Вега 50У-122С не включается.


Рекомендуемые сообщения

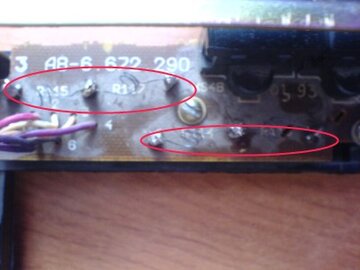

Все ссылки работают. Вы без номера фото копируете?

Архив получается 1.9 МВ, на сервер залить нельзя такой объём

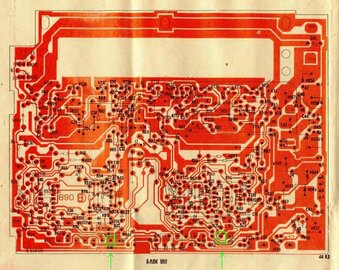

DA5 на точке 2 -1.7в

На С40 -15В

на катоде Vd56 и 57 28В

на аноде Vd56 показания не определяются. Когда держу кнопку включения то 0.1В, когда отпускаю -14в

На аноде 57 такая же ситуция.

На аноде vd42-43 23В

На аноде Vd44-45 24B

(анод это узкая часть стрелки. Верно?)

На катоде VD44-45 не могу определить. Показывает плюс минус ноль

Такая же ситуация и с VD42-43.

Ссылка на комментарий
Поделиться на другие сайты

  • Ответов 176
  • Создана
  • Последний ответ

Топ авторов темы

Топ авторов темы

Изображения в теме

Микросхема распространенная, найти ее не составит труда, к тому же существует аналог.

А если она сгорела она должна греться? У меня холодная всё время

Ссылка на комментарий
Поделиться на другие сайты

Даже если накрылась, то все равно может оставаться холодной. Вот современное расположение выводов этой МС. Померте напряжение на 1-ом(новое) выводе, а потом на 3-ем(новое) и отпишитесь. Возможно что она ушла в защиту из-за замыкания в ее нагрузке, чтоб это проверить от нее надо отключить нагрузку, т.е. сделать так чтоб к выводу 3 не было ничего подключено и померить напряжение на нем. Все замеры делать относительно шасси усилителя.


Ссылка на комментарий
Поделиться на другие сайты

Даже если накрылась, то все равно может оставаться холодной. Вот современное расположение выводов этой МС. Померте напряжение на 1-ом(новое) выводе, а потом на 3-ем(новое) и отпишитесь. Возможно что она ушла в защиту из-за замыкания в ее нагрузке, чтоб это проверить от нее надо отключить нагрузку, т.е. сделать так чтоб к выводу 3 не было ничего подключено и померить напряжение на нем. Все замеры делать относительно шасси усилителя.

на 1-ом выводе, он же 17ый - 23,8В

на 3ем, он же 2ой -1,7В

Отключил 3ий выход, замерил на нём напряжение, оно равно 0В

P.S. Я вас умоляю, обращайтесь ко мне на ты!!!

Изменено пользователем zheka71
Ссылка на комментарий
Поделиться на другие сайты

Откуда получились минусовые показатели там где по схеме должны быть плюсовые. Или просто концы тестера попутаны?

Ссылка на комментарий
Поделиться на другие сайты

Да по схеме должно быть плюсовое. А на самом деле -1.7в. Чёрный щуп на корпус, а красный к ножке МС. Может из-за этого МС и сгорела?

P.S. на 1ом выводе +23,8В. Просто тире на правильно поставил

Изменено пользователем zheka71
Ссылка на комментарий
Поделиться на другие сайты

Откуда получились минусовые показатели там где по схеме должны быть плюсовые. Или просто концы тестера попутаны?

Да это просто глюк цифрового тестера, иногда бывает. Микросхема могла сгореть от коротыша в нагрузке.

Ссылка на комментарий
Поделиться на другие сайты
