Классическая схема усилителя на Ge германиевых транзисторах

[Ubiks]

Моё мнение С3 или не пропай или увеличить до 2200 (ВЧ) но нужно осциллограф и посмотреть.

[seregaKP]

Осцилографа к сожалению нет. Вторая плата собрана абсолютно так же. Работает нормально

[Ubiks]

Поменяй С3 1000 на 1800 - 2700. Попробуй.



1. КТ-1 Конденсатор трубчатый, керамика, 1800р - 2700р

2. Конденсаторы КМ-4а, КМ-5а 1800р - 2700р

[seregaKP]

Если такой же ксо добавить? КМ то найти наверно не реально)

[Chugunov]

Ставьте керамику, ставьте КСО, ставьте что найдёте - разницы нет.

Но есть сомнения, что дело в возбуждении - греется только нижнее плечо и входные транзисторы, при возбуждении грелись бы скорее выходные.

Может быть плавающий плохой контакт (в дорожке, пайке, внутри транзистора) или подкорачивание на плате из-за флюса в конце концов.

Поэтому при появившейя проблеме попробуйте

1 Измерить режимы по постоянному току.

2 Простучать детали изолятором, погнуть, помять немного плату (повлиять на трещины и замыкания).

3 Гарри уже писал - может быть непропай конденсатора (тогда режимы по постоянному току в норме), у старых конденсаторов были внутренние обывы выводов. Поэтому попробуйте поменять ёмкости (их всего несколько штук). Выводы деталей, особенно старых, надо лудить.

P.S. Простите за невнимательность. Фон - признак обрыва.

Изменено 5 Марта, 2015 в 08:54 пользователем chugunov

[seregaKP]

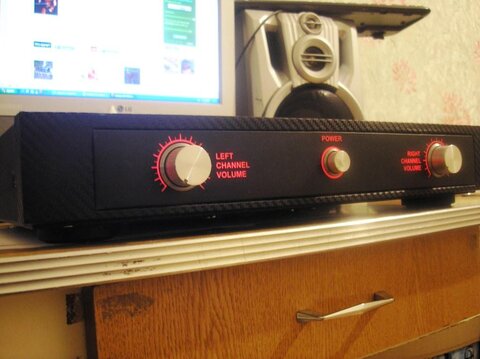

Плату гнул, по детялям стучал. Но особо ращницы я не увидел. Если он нормпльно включился то хоть гни, хоть стучи все в норме. Правда пару раз было что после шевеления транзисторов днтали начинали греться, транс начинал слегеа шуметь. Кстати вот он если кому интересно)

Изменено 5 Марта, 2015 в 09:31 пользователем seregakp

[Chugunov]

1 Если он нормпльно включился то хоть гни, хоть стучи все в норме.

2 Правда пару раз было что после шевеления транзисторов днтали начинали греться, транс начинал слегеа шуметь.

1 То есть если включился, будет работать без проблем, а проблемы иногда возникают только при включении? И "проблемы" устойчивые?

Тогда измерьте все-таки режимы по постоянному току в проблемном включении.

2 Вот это и говорит про контакты.

3 Фон появляется и музыку слышно или только фон?

Фон - плохой контакт, он может быть из-за пайки, а может и внутри детали (выше я писал об этом).

В ряде случаев найти и устранить неисправность проще заменой подозрительных деталей.

[seregaKP]

Музыку слышно, но тише чем в рабочем канале. Все манипуляции постараюсь проделать сегодня вечером. Да проблемы возникают при включении. Пару раз вылащила после нормального включения и шеаеления деталей, но это всего пару раз. А так если включился то работает( специально сидел и жда) ничего не менялось

Изменено 5 Марта, 2015 в 10:43 пользователем seregakp

[seregaKP]

Была пропаяна плата, заменен С3, пока все работает, полет нормальный. Специально периодически включаю и выключаю. Но работает вне корпуса

[seregaKP]

По последним ощущениям все таки был плохой контакт на R6 на плюсе. Так как решил еще раз простучать, тюкнул по нему и зафонило, а это место как раз и не пропаивал снова. Почему то была уверенность в нем...



Добавлено после раздумий:

Нет. Теперь тюкнул по С4 и тоже фон. Буду его менчть...

[Ubiks]

Попробуй раз не уверен поменяй на другой (R6).

[Chugunov]

И обратите особое внимание на подстроечный резистор.
