smarold

Вопрос: в экране измерять или без оного? Два кольца вместе через прокладку или порознь? И кто может пояснить роль такого экранирования сердечника?



Добрый день.

1. Кольца лучше извлечь. ИМХО - как таковым «экран» - является защитным кожухом т.к. пермаллой мягкий материал, любая деформация сказывается на его свойствах.

2. Для вх. тр. S см2 рекомендуют брать не менее 1,5 – 4. Кольца желательно сложить вместе через прокладку, можно через малярный скотч, после чего провести измерения.

Ссылка на комментарий
Поделиться на другие сайты

  • Ответов 37
  • Создана
  • Последний ответ

Топ авторов темы

Топ авторов темы

Изображения в теме

Спасибо, понял. Измерил железо (см. пост 6). Сложил две стопки, получилось К55х29х22. Намотал 200 в. ПЭЛШО 0,2, R на постоянке 8,6 ома. Подавал с маленького транса 4,5 V при токе 7 mA. В итоге насчитал 2 Гн. Что-то крутовато получается. Или я неправильно посчитал? Уж простите филолога...

Ссылка на комментарий
Поделиться на другие сайты

smarold

Спасибо, понял. Измерил железо (см. пост 6). Сложил две стопки, получилось К55х29х22. Намотал 200 в. ПЭЛШО 0,2, R на постоянке 8,6 ома. Подавал с маленького транса 4,5 V при токе 7 mA. В итоге насчитал 2 Гн. Что-то крутовато получается. Или я неправильно посчитал? Уж простите филолога...



Сечение "стопки" около 3 см2, в принципе ИМХО если пермаллой очень хороший то при таком количестве витков, индуктивность 2 Гн может получиться в полне реальной.

Ссылка на комментарий
Поделиться на другие сайты

В том то и сомнения, что это не пермаллой, а железо, правда покрытое с одной стороны лаком, а со второй стороны -- необычный черный цвет, как окисел. Пермаллой только думаю померить, но тоже сомнения по части снятия экрана: в родных трансах с военной связной аппаратуры они ведь так и стояли, с этим алюминием.

Изменено пользователем smarold
Ссылка на комментарий
Поделиться на другие сайты

smarold

Пермаллой только думаю померить, но тоже сомнения по части снятия экрана: в родных трансах с военной связной аппаратуры они ведь так и стояли, с этим алюминием.



ИМХО - "экран" не принципиально, защищает пермаллой от мех. повреждений, главное чтобы Sсм2 сердечника соответствовала от 1.5 до 4 см2.

Ссылка на комментарий
Поделиться на другие сайты

ОК, сегодня промеряю прямо в экране. Но там чуть более 1 квадрата. Но я так и не понял с первыми сердечниками, не обманулся ли я?

Ссылка на комментарий
Поделиться на другие сайты

smarold

ОК, сегодня промеряю прямо в экране. Но там чуть более 1 квадрата.



Желательно по более, хотя бы 2 квадрата - меньше количество витков первички будет, соответственно, провод ∅ больше - лучше для звука



smarold

Но я так и не понял с первыми сердечниками, не обманулся ли я?



Выложите фото железа подумаем вместе.

Ссылка на комментарий
Поделиться на другие сайты

Изучал вчера старинный прибор П-321. В схеме наткнулся на интересный фрагмент: а не готовый ли это входной трансформатор вместе с переключателем?


Ссылка на комментарий
Поделиться на другие сайты

Причем судя по схеме их там 2 штуки.

Осталось только их найти физически в недрах прибора и разглядеть как выглядят.

Ссылка на комментарий
Поделиться на другие сайты

Причем судя по схеме их там 2 штуки.

Осталось только их найти физически в недрах прибора и разглядеть как выглядят.

Сегодня повнимательней посмотрю и фотки выложу. На всякий случай уже зарядил всех знакомых на поиски еще одного прибора

Ссылка на комментарий
Поделиться на другие сайты

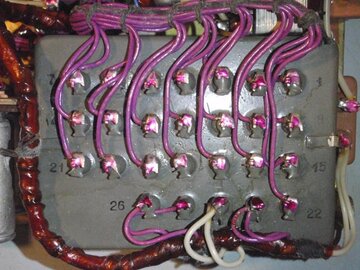

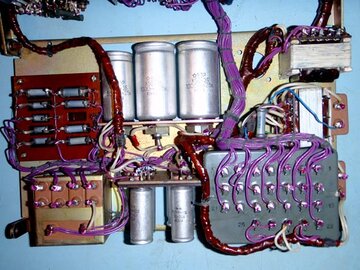

Залез в прибор. Так оно и есть, транс (ы) имеется, но запаян в жесть, что very good. Теперь бы формуляр найти с моточными данными. Будем искать.





Изменено пользователем smarold
