Стабилизированный накал ламп

[Гость spb-nik]

выложыте схемку стаба накала на LM317 а то я уже замучался искать в нете(((

Вот калькулятор, там и стабы напряжения и тока.



[Гость smarold]

Можно и так...

[Гость 372]

Стабилизирую по напряжению, 6В ± мелкий разброс. 6.3 отнюдь не обязательно вытягивать, но и ниже 6 - нежелательно.

Думаю, с током накала при стабильном паспортном его напряжении - лампа уж сама как-нибудь разберётся...

Можно тупо использовать достаточно мощный транзистор, сунув ему в базу делитель со стабилитроном на 5.4-5.6В. В сумме с падением напряжения на КЭ 0.6-0.7В - и выйдет 6-6.3В. Хотя, клонов 7805-х сейчас везде полно, цена невысока и картинка №2 от smarold - очень даже и распространённо применяется. Учитывая, что большинство клонов 7805 легко держат 1.5А...

[Гость sergey8401]

Для 300В делал стабилизированный накал с плавным нарастанием напряжения.

[Гость smarold]

Для 300В делал стабилизированный накал с плавным нарастанием напряжения.

Сергей, а какой она ток держит при радиаторе, скажем, в 100 квадратов?

[Гость sergey8401]

Сергей, а какой она ток держит при радиаторе, скажем, в 100 квадратов?

При выходном напряжение 5В, меньше ампера.

[Гость bob]

А можно ли в этой схеме применить стаб КА7905 и мост КЦ405Е, и какие номиналы конденсаторов и диоды нужны?

[Гость smarold]

KA7905 стабилизатор по "минусу". При его включении всю схему нужно "вывернуть", поменяв полярности конденсаторов и диодов. Этот интегр. стаб держит ток до 1 А, мост КЦ405 вполне подойдет. Емкость электролитов - 1000,0 μF х 16V, диоды любые кремниевые маломощные (КД503-512 и подобные).

Изменено 10 Апреля, 2010 в 14:30 пользователем smarold

[Гость bob]

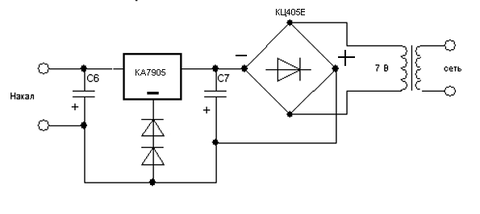

Я правильно поменял? :smile:

[Гость smarold]

Да, все верно. Можно для надежности зашунтировать электролиты пленкой 0,1 μF.

[Гость ddo]

Да, все верно. Можно для надежности зашунтировать электролиты пленкой 0,1 μF.

Не можно, а скорее нужно. Зачем нам лишняя антенна, тем более на ламповом входе, которого насосаться всякой шелухи - мёдом не корми.

[Гость smarold]

Не можно, а скорее нужно. Зачем нам лишняя антенна, тем более на ламповом входе, которого насосаться всякой шелухи - мёдом не корми.

:smile:
