Тюнинг Creative Sound Blaster X-Fi

Рекомендованные сообщения

Гость BumagKO

Что могло выйти из строя из аппаратной части?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость nicky

Вот буквально недавно подобный глюк тоже поймал - переткнул на горячую шнурок от аккустики на ушки и карточка перестала звучать. Да еще и в системе пропала. Перезагрузка и смена драйверов не помогли - не находилась железка. Помогла пропайка выходных оперов (до этого менял их на ad8066 фронт и opa2132 на остальные каналы больше года назад - видимо где-то был непропай, вот и вылез в итоге).

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость zapp

У меня такая же проблема с карточкой Xi-Fi Xtreme gamer, во всех каналах при установке громкости в микшере более 40% жуткий треск. Очень надеюсь, что замена выходных ОУ решит эту проблему. Нормально работает только фронтальный выход на наушники, через него и слушаю.

В целях профилактики заменил конденсатор по питанию на 1000 μF Capxon (был 250 μF), звук облагородился самым неожиданным образом. Не ожидал такого заметного эффекта.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость wsw

Уважаемые форумчане, здравствуйте.

Увидел тему про х фай и прошу помощи

у меня карточка x-fi extreme music , начал хрипеть левый тыловой канал, а потом через месяц и вовсе пропал.

как я понял помер операционный усилитель ?

Если да, то подскажите какой именно отвечает за этот канал, на какой опер лучше поменять, чтобы качеством не хуже и не дорого.

и куда и какой конденсатор впаивать?

спасибо.



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость wsw

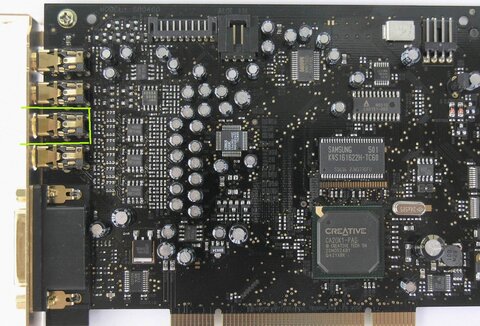

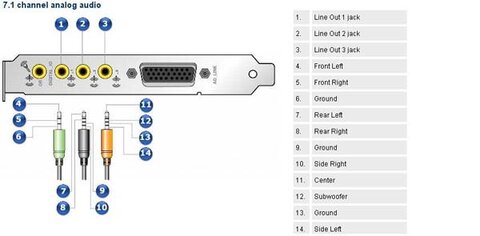

тк карточка по сути 8ми 7.1 канальная

то неясно какой опер отвечает за тыл а какой за задний тыл?

я использую конфигурацию 5.1 и если поменять местами эти оперы то неисправный уйдет в задний тыл в 7.1 и мне не будет нужен

или можно как -то прозвонить и сравнить оперы не выпаивая?


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Василий, вы задаёте вопросы, которые ставят под сомнение вашу способность самостоятельно работать с мелкими smd-компонентами. Подумайте хорошо, возможно правильнее обратиться к профи.




Выйти из строя могли не только ОУ, но и ключи. Проследить, какой ключ и ОУ подходят к вашему разъёмы очень просто с помощью любого тестера с прозвонкой.

Отпаять такие чипы без паяльного фена и опыта очень трудно. Меняйте на такой же ОУ, он широкодоступный и недорогой.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость wsw

уважаемый Datagor, Вы во всем правы, но "смелость города берет"

переставил местами два средних операцонника, и как и предполагал.

все заработало -)

также поставил кондер в питании на 1500μF санио вместо 250μF - хз что это дало, но хуже не стало.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

:smile: Отлично, так "покупается" опыт! Бесценный опыт.



Василий, если вы определились, какой из ОУ дохлый, то нет смысла его держать на плате ни в какой позиции. В корзину его!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость wsw

Игорь, дохлый операционник я бы выкинул, но на замену есть такой же, но дип а не маленький, соик вроде. там надо ноги как-то хитро выгибать.

а если просто выкинуть и оставить пустое место, то nicky написал что из-за непропая карта неопределяется.

как куплю в мелком корпусе - заменю, но думаю надо подороже оперы купить, тот же OPA 2134...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость wsw

мда, радость была недолгой,

замененный операционник тоже начал хрипеть как предыдущий, видимо что-то еще неисправно в этой линии усиления,

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Что у вас включено в этот выход карты? Чем нагружаете выход ОУ?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость wsw

выход на усилитель на тыловую акустику.

в итоге прирукожопил вместо соика оригинального покупной дип mlk 4558 и помен\л местами пару ключей.

в результате - один канал работает - один молчит и даже не хрипит.

значит если опер мгновенно не вышел из строя то неисправны 2 ключа из 4х теперь надо найти какой ключ?



вопрос: правильно ли дальше действовать - если я выпаяю поочередно по одному ключу из 2х в тыловых каналах и найду ключ от нерабочего и вместо него повпаиваю с неиспользуемого выхода?




Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
