По датагорской статье "Простой импульсный БП для УМЗЧ"

Рекомендованные сообщения

Гость falconist

Статья здесь: https://datagor.ru/practice/power/page,1,1,...lja-umzch..html . И вобще, читаешь форум - и не знаешь, о какой статье идет речь. А в статье хорошо бы давать ссылку на тему форума. Это так - замечание вскользь...

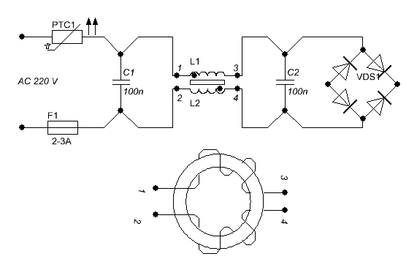

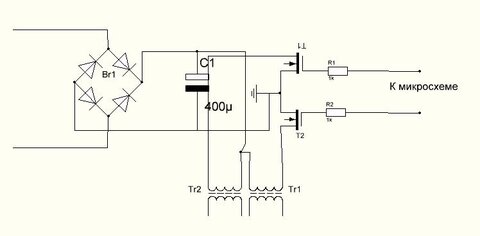

А теперь по теме. Блок, конечно, по схемотехнике староват, но если "Работает?.. И НЕ ДЫШАТЬ!!!" (3-й закон схемотехники). А вот трансформаторы мотать бывает влом. Возникла мысля: а что, если использовать трансформаторы от компьютерных БП (те, которые самые большие)? Без их переделки. Ва-аще! Первичка у них - на 150 В, как раз для полумоста. Вторичка - т.н. "5-вольтовая" - на самом деле 10-вольтовая, а "12-вольтовая" - 24 - вольтовая. Со средней точкой. (5 и 12 В получаются за счет интегрирования выходных импульсов на дросселе групповой стабилизации). Мало - ставим два трансформатора первичками параллельно. Так можно получить до 2х48В, если не использовать среднюю точку, а брать выход от всей обмотки мостовыми выпрямителями. IMHO.



Ваше мнение?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость glc

Вполне можно использовать. Только придется ставить мостовые выпрямители, что не есть гут. Для мостов можно применить сдвоенные диоды в корпусах ТО-220, один с общим анодом, а другой с общим катодом. Взять их можно с тех же блоков питания.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость falconist

Что-то в БП полумостов с общим анодом я не встречал...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость glc

Попадаются, правда не так часто.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость falconist
Только придется ставить мостовые выпрямители, что не есть гут.
А почему Вы считаете, что мост - некошерно? От трансформатора - кошерно, а ИБП - нет?..

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость glc

В двухполупериодном выпрямителе со средней точкой при работе происходит взаимная компенсация помех полуобмоток. Не полностью, конечно, но для импульсного источника это важно. В мостовом выпрямителе этого нет.

Изменено пользователем glc

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость aerialj

А можно ли узнать хотябы какая нестабильность выходного напряжения? А какой уровень пульсаций? Чё-то стрёмная схема какая-то, в основном в ИБП защита на защите, а здесь почти голо. :smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость glc

Уровень пульсаций будет зависеть от выходных фильтров, стабилизация выходного напряжения здесь не требуется, желательно только ввести защиту от сквозных токов. Нормальная схема.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость ivan

Извините что вторгаюсь в чужую тему, но у меня вопрос по этому ИБП. Как пересчитать его на 15 вольт? Я думаю что нужно изменить кол-во витков во вторичной обмотке трансформатора Т1, но у меня получается полная чушь на мой взгляд. Помогите пожалуйста, если есть какая то особая формула для расчёта импульсных трансов, то буду очень благодарен если поделитесь.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость glc

Все очень просто. Разделите выходное напряжение на число витков обмотки, получите значение вольт на один виток Теперь делите ваши 15 вольт на полученное значение и вот число витков, которое нужно намотать.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость ivan

Спасибо большое! Ммм... а не умножить на 15?

Изменено пользователем ivan

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость glc

Нет, именно разделить. Смотрите по размерностям: В/(В/виток)=число витков.

Поделиться сообщением
