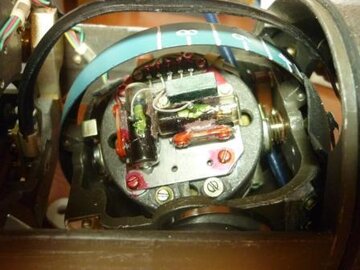

Благодарю, у меня почему-то не нашлось. Разобрал одно такое реле, стеклянная колба с контактами, поверх которой обмотка, ртути нету.

[TANk]

стеклянная колба с контактами

Такая штука называется геркон. Контакты замыкаются/размыкаются когда к этой колбе подносишь магнит.

поверх которой обмотка

Которая и создает необходимое магнитное поле для срабатывания контактов. Поскольку колба гермитичная и внутри закачан инертный газ, контакты меньше обгорают и окисляются, что сильно продлевает срок службы реле.

ртути нету

Ртутные выключатели обычно применялись в качестве датчиков положения. Наклоняешь трубочку со ртутью, капелька стекает и замыкает пару контактов. Преймущество - практически вечные. Нет механически трущихся частей, которые могли бы износиться, окислиться. Недостаток - ртуть - сильный яд и к тому же далеко не дешевый метал.

[Гость jank5]

в качестве датчиков положения

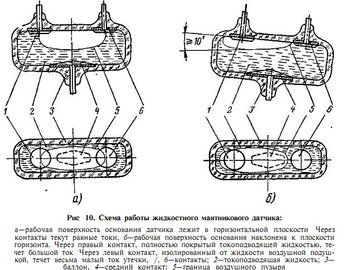

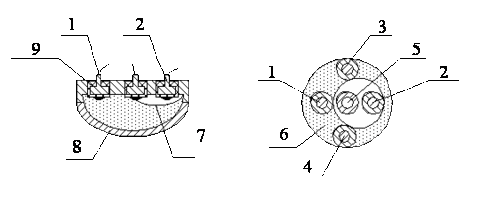

В качестве датчиков положения применялись маятниковые жидкостные переключатели МПЖ-2, маятниковые жидкостные датчики ДЖМ-9Б, ДЖМ-10Б и др. Но в них рабочая жидкость не ртуть, а электролит. Принцип действия - изменение тока, протекающего через контакты, при изменении положения пузырька инертного газа.

МПЖ-2

ДЖМ-9Б

Причем некоторые типы датчиков имели немалое содержание драгметаллов.

[Гость pricolist]

После непродолжительной борьбы со зверьком под названием "лень" поднял данные на реле, которые попадались мне DIP14.pdf Может быть я не правильно понял пункт даташита: All position mercury contacts on some models ?

Если мне не изменяет память, ртуть в реле нужна для повышения срока службы контактов. Сравните "Long life > 1 billion operations" для ртутных контактов с 10 - 100 миллионами для обычных слаботочных реле.

[andrew_spb]

Были ртутные герконы и соответственно реле на них. Но серии весьма редкие. У нас больше предпочитали "золотить" и прочее "облагораживание" контактов. С ртутью сложнее технология запайки

[Allroy]

Я как начинающий радиогубитель начал собирать свое клад.. коллекцию радиодеталей на которые приятно посмотреть. Вот начну с диодов и стабилитронов немецкого производства

Транзистор тоже походу немецкий

[TANk]

Транзистор тоже походу немецкий

Tungsram (Тунгсра́м, полное название венг. Egyesült Izzólámpa és Villamossági Rt., сокращённо EIVIRT) — венгерская электротехническая компания, действовавшая с 1896 по 1990 год, производитель ламп накаливания, радиоламп и полупроводниковых приборов.



ASZ1018 По параметрам похож на наш ГТ806.

Тип материала: Ge

Полярность: PNP

Максимальная рассеиваемая мощность (Pc): 22.5

Макcимально допустимое напряжение коллектор-база (Ucb): 80

Макcимально допустимое напряжение коллектор-эмиттер (Uce): 0

Макcимально допустимое напряжение эмиттер-база (Ueb): 40

Макcимальный постоянный ток коллектора (Ic): 6

Предельная температура PN-перехода (Tj), град: 100

Граничная частота коэффициента передачи тока (ft): 0.25

Ёмкость коллекторного перехода (Cc), пФ: 160

Статический коэффициент передачи тока (hfe): 30

Корпус транзистора: TO3



ITT ZL15 - производитель Intermetall Halbleiterwerk, Düsseldorf

стабилитрон 15в мощность рассеивания до 12Вт. Примерно в полтора раза мощнее нашего аналога Д815Е

[Гость victors]

Всем привет,



Попались мне несколько транзисторов, и оказалось, что имеющиеся у меня наставления по расшифровке кодовых обозначений полупроводников, не включают указанные.



Пожалуйста, помогите опознать транзисторы, приведённые на фотографии и подскажите документ, где такие кодировки толкуются.



Заранее благодарю.

[Гость Amoralez]

Просмотрел эту ветку, решил добавить отдельные произведения :-)



Микросхемы отечественные...

В пластике - 237 серия, прямоугольные - 284, вверху - 224 (в телевизоры ставили такие), ниже её - ОУ на стеклянной подложке. Да, да, цоколь как у лампы :-). Самая большая МС - быстродействующий АЦП

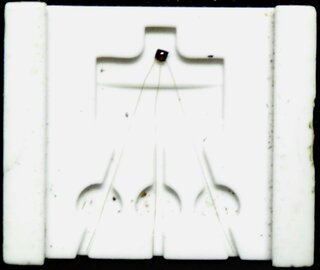

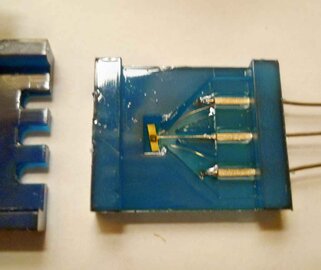

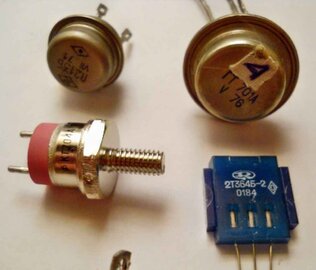

Транзисторы - мощные германиевые П213, ГТ701. Высокочастотный мощный кремниевый - КТ704. Прямоугольный пластиковый 2Т364 - это бескорпусной транзистор в контейнере. При монтаже транзистор извлекали и запаивали в схему.

Вот собственно транзистор:

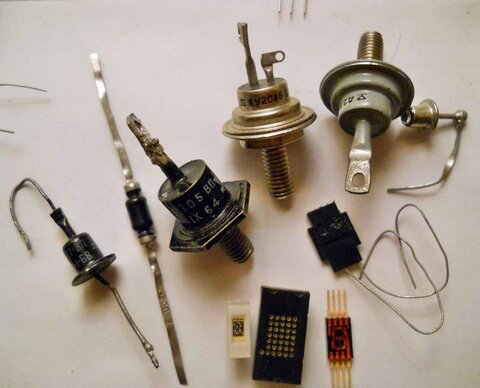

Диоды, большие - Д305, Д232, маленькие Д207, Д2? (чёрный с плоскими выводами), симистор КУ208. "Закорючка" в правой части - фотодиод ФД-3, ниже него тоже фотодиод, марку не помню. Нижний ряд - знакосинтезирующие индикаторы, семисегментные АЛС320 (более крупный), АЛС339, матричный - 3ЛС340.

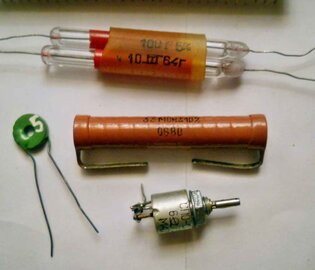

Резисторы - стеклянный высокоомный (пара суммарно 100 Гигаом), тип не знаю, цилиндр с плоскими выводами - КЭВ-1. Зелёная шайба - терморезистор. Подстроечный СП0-0,15. Относительно малогабаритный :-).



Конденсаторы...

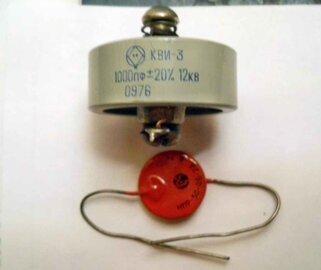

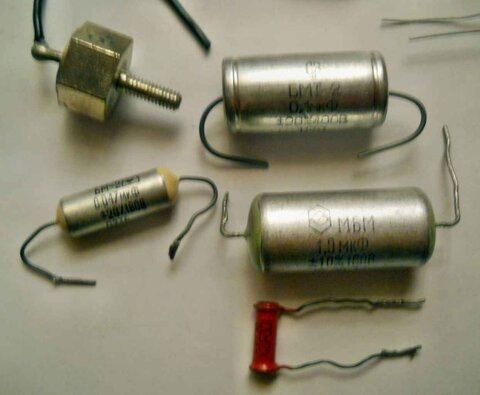

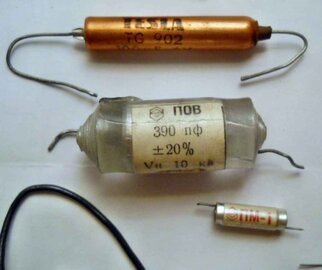

"Болт" на первом снимке - проходной конденсатор, маркировка стёрлась, к сожалению. Красный внизу - трубчатая керамика 60-х годов прошлого века. TESLA - электролит 100μF х 6В. "Настоящие плёночные" ПОВ, ПМ, просто рулон :-). Высоковольтные: с винтовым крепежом и керамическая "таблетка".

[Гость jank5]

Чего только Родина не выпускала:







КТ307В-1 - КТ317В-1 - КТ307В-1

[TANk]

Высокочастотный мощный кремниевый - КТ704

Не высокочастотный он.

номера от 700 до 800 по старому советскому ГОСТу были для низкочастотных транзисторов.



Из справочника:



КТ704А

Транзисторы кремниевые мезапланарные структуры n-p-n импульсные.

Предназначены для применения в импульсных высоковольтных модуляторах.

Транзисторы 2Т704А, 2Т704Б, КТ704А, КТ704Б, КТ704В выпускаются в металлокерамическом корпусе с жесткими выводами и винтом.

Тип прибора указывается на корпусе.

Вывод эмиттера маркируется точкой.

Масса транзистора не более 20 г.



Основные технические характеристики транзистора КТ704А:

• Структура транзистора: n-p-n;

• Рк т max - Постоянная рассеиваемая мощность коллектора с теплоотводом: 15 Вт;

• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: не менее 3 мГц;

• Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном сопротивлении в цепи база-эмиттер: 500 В;

• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 4 В;

• Iк max - Максимально допустимый постоянный ток коллектора: 2,5 А;

• Iкэr - Обратный ток коллектор-эмиттер при заданных обратном напряжении коллектор-эмиттер и сопротивлении в цепи база-эмиттер: 5 мА (1000В);

• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером: 10... 100;

• Ск - Емкость коллекторного перехода: не более 50 пФ;

• Rкэ нас - Сопротивление насыщения между коллектором и эмиттером: не более 2,5 Ом

[Sergiy_83]

Всем привет. Вот есть конденсатор у меня. С маркировкой проблема. Емкость померил, а с напряжением вопрос не закрыт. Кто чем поможет ?

стоял в выпрямителе толи 220 толи 380 думаю вольт 400 будет точно, но хотелось бы знать точно.
