Фотоатлас - распознаватель радиодеталей

[metrolog]

Вот моя коробочка с "хламом"...

Симпатичный такой "натюрморт"...

[Гость serega9]

Симпатичный такой "натюрморт"...

Не спорю! Да я думаю у многих у нас имеется такой натюрморт. Без него, ну никак.



Спасибо Александр. Платы не выкидывал, а выпаять недолго.

[Alleexx68]

Стал обладателем вот таких конденсаторов.Про "боченок"все понятно,сфоткал для наглядности какие электролиты были в 1953 году.Сейчас думается его применение не актуально...А вот эти восемь "братьев из ларца",очень даже меня заинтересовали.Выдрал все это из старинного измерительного чемодана. Что это за кондеры понять не могу.Надеюсь что слюда.И обратите внимание на маркировку емкости на первых двух( обведено красным) .Что это такое "ММф"?? :smile:



Добавлено после раздумий:

Что то размер изображения был великоват...

[TANk]

.Что это такое "ММф"??

микро от микрофарады - тоесть одна миллионная от от одной миллионной части Фарады. В просторечии это пикофарады.

Насчет слюды - это врядли. Слюдой набрать полмикрофарады - в такой корпус точно не влезет.

Скорее всего бумага диэлектрик. А вот обкладки и пропитка бумаги может быть разной.

Может быть бумага в масле и алюминий. А может быть и станиоль (оловянная фольга) с изоляцией бумагой пропитанной церезином (специально очищенный воск в смеси с парафином). Если это так, то вам повезло гораздо больше чем если бы это была слюда. Маркировки МКВ нигде на этих конденсаторах не просматривается?

[Alleexx68]

Маркировки МКВ нигде на этих конденсаторах не просматривается? Про МКВ читал.Да на внешний вид похожи. Но надписи такой нет.Обратная сторона вообще чистая нижний торец -тоже. Просматриваются лишь синенькие штампики ОТК. Ну думаю куда нибудь в окололамповые конструкции можно приспособить. Жалко только парных всего двое. Да и то в процентном допуске, различия. Во всяком случае ,думаю как шунты к электролитам в питании пригодятся :smile:



Добавлено после раздумий:

Блин...Научите пожалуйста цитату вставлять.Нифига не пойму как :smile:

[TANk]

Сюда вставляем цитату





При ответе нажимаем на кнопку указанную стрелкой. В тексте появляется quote в квадратных скобках между ними вставляем то что хотим процитировать. Выделяем нужную часть текста для цитаты, нажимаем правую кнопку, выбираем "Копировать" потом переводим курсор между значками Квоты снова правая кнопка и выбираем "Вставить"



Жалко только парных всего двое.

0.1 параллельно с 0.15=0.25, 0.5 последовательно с 0.5 = 0.25 и пара конденсаторов на 0.25 итого имеем 4шт одинаковых по емкости конденсаторов одного типа. Расхождение по точности в 10% не существенно и на звук влиять не будет.

[Alleexx68]

Расхождение по точности в 10% не существенно и на звук влиять не будет.

И то верно! Главное звук а не размер радиокомпонентов



Добавлено после раздумий:

Ну вот и с цитатой разобрался. Александр Николаевич, как всегда СПАСИБО!

[Гость enott]

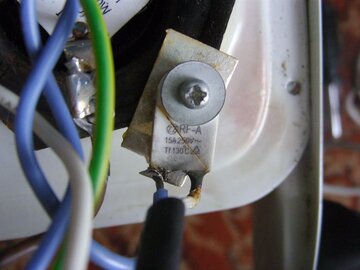

Всем привет! помогите опознать деталюшку, стоит в бытовом электронагревателе.

Подозреваю что это некий предохранитель... Чем его заменить можно? Или проще всю схему как-то переделать...



Спасибо!

[logvoleg]

помогите опознать деталюшку,

Термопредохранитель , ток 15А, напряжение 250В. Тепература сработки 130 С (градусов цельсия).

Что нужно опознать? Корпус? Не парьтесь ставьте любой с корпусом "непосредственного термопереноса" контактный. Соблюдая температуру, ток и напряжение.



Пожара не хотим? Схему не переделываем!

Изменено 26 Января, 2014 в 13:16 пользователем logvoleg

[fox123]

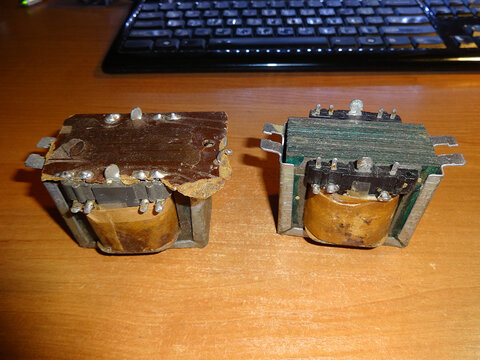

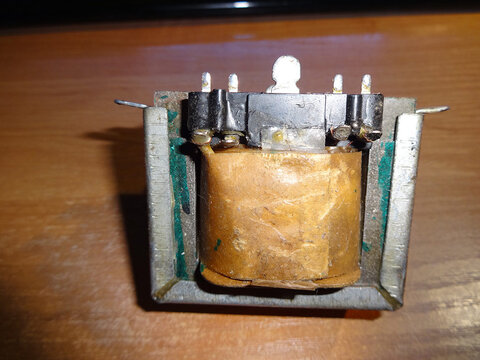

Коллеги, помогите распознать трансформаторы и расскажите о них, что знаете. Были куплены как "выходные от какой-то Романтики". Сгодятся ли как выходные для двухтакта на 6Н23П/6П14П? Какое назначение выводов, для какого сопротивления нагрузки рассчитаны? Какого качества звука от них ждать?

[picap]

Извините , наши экстрасенсы сейчас в отпуске. :smile:

"выходные от какой-то Романтики"

Только что пил кофе , гадал на кофейной гуще , извините , не увидел номер модификации..... :smile:

Каков вопрос- таков ответ. :smile:

Какое назначение выводов...

Постановлением Государственного комитета СССР по стандартам от 15 мая 1981 г. № 2407 срок действия установлен



с 01.01. 1983 г.



до 01.01. 1988 г.



Несоблюдение стандарта преследуется по закону



1 . Настоящий стандарт распространяется на контактные выводы электротехнических устройств, предназначенные для выполнения контактных соединений с проводами, кабелями и шинами (проводниками).



Стандарт не распространяется на выводы специальных электротехнических устройств, например: взрывозащищенного, подвижного состава, напольного и воздушного транспорта, светотехнических изделий и заземляющих устройств.



2 . Исполнения и основные размеры плоских и штыревых выводов должны соответствовать ГОСТ 21242-75 .



Исполнения и основные размеры других выводов должны указываться в стандартах или технических условиях на конкретные виды электротехнических устройств.



3 . Выводы должны быть рассчитаны на присоединение проводников из меди, из алюминия и его сплавов, из алюмомедных проводов, если иное не установлено в стандартах или технических условиях на конкретные виды электротехнических устройств.



Допустимые сечения и материалы присоединяемых проводников должны быть указаны в стандартах или технических условиях на конкретные виды электротехнических устройств.



4 . Выводы должны изготавливаться из меди и ее сплавов, из алюминия и его сплавов, из алюминия, плакированного медью, и из стали.



Выводы из стали предназначены для работы на токи до 40 А.



5 . Сечение вывода должно быть рассчитано таким образом, чтобы при присоединении внешних проводников превышение температуры в контактном соединении было не более значения, указанного в ГОСТ 10434-82 .

Источник: --https://www.gosthelp.ru/text/GOST2475381Vyvodykontaktn.html

Изменено 26 Января, 2014 в 18:16 пользователем picap

[TANk]

Сгодятся ли как выходные для двухтакта на 6Н23П/6П14П? Какое назначение выводов, для какого сопротивления нагрузки рассчитаны?

Идете вот сюда

_https://www.rw6ase.-мы не распространяем ссылки на [народ.ру]-/000/rprl.html

Ищите радиолы Романтика смотрите на картинки внутренностей и ищите похожие по виду трансформаторы. Там же в описании будет и схема двухтактного усилителя с этими трансформаторами сможете разобраться с выводами и с нагрузкой.



Добавлено после раздумий:

_https://www.rw6ase-dok1.-мы не распространяем ссылки на [народ.ру]-/arhiv/ural114instr.djvu

Урал 114 был с такими выходными трансформаторами. По ссылке схема в формате Дежавю
