Ув. tank, спасибо за наводку, попадаются похожие экземпляры на фото внутренностей, разбираюсь.

Ув. picap, я рад, что предоставил Вам возможность сверкнуть Вашим остроумием.

Задавая вопрос, я надеялся, что кто-либо имел дело с такими трансформаторами и сможет дать по ним подробную информацию.

[TANk]

Схема усилителя двухтаткного у многих радиол была унифицирована.

Я дал наводку на схему усилителя с такими трансформаторами. Урал-114.

[Гость amadeus1991]

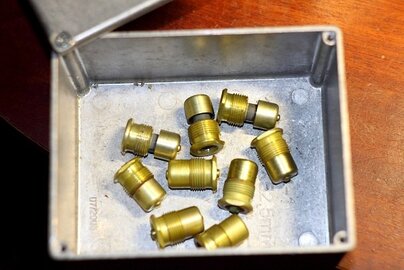

Всем доброго времени суток. А подскажите что это за лампочки

МТХ-90 у меня есть и это явно не она, вот еще одна фотография. Слева МТХ-90 для сравнения.

[logvoleg]

МТХ-90 у меня есть и это явно не она, вот еще одна фотография.

По моему, у меня где то похожие "неонки" лежат... и токограничительные резюки по видимому у Вас в комплекте...



2 вывода, один кольцевой а второй центральный контакт... похоже? фотки вообще разборчивые...

Изменено 26 Февраля, 2014 в 15:42 пользователем logvoleg

[Alleexx68]

Вот не совсем понятно как выглядят электроды внутри. У меня есть вот такая неонка, возможно похожая. Включается в сеть через резистор 22 К. Светится так забавно на всю длину электродов. Выдраны они были из старой новогодней пятиконечной звезды. Естественно пять штук. И больше они мне нигде ни разу не попадались :smile:

[Гость amadeus1991]

Очень похоже, немного отличатся форма электродов и все, буду экспериментировать.

[Alleexx68]

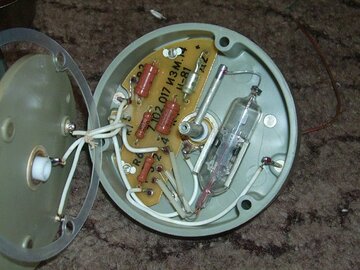

Доброго времени суток, уважаемые сограждане .Представляю два объекта на опознание. В одном видится радиолампа. Маркировки ни какой нет. У основания черной краской как бы от руки нарисованы цифры 7827. На фото вроде даже видно. Лампу сфоткал и спереди и с боку. А вот вторая деталь даже не догадываюсь ,что это....На красном ободе надпись 100Г 10% или 10 ОГ 10%,во второй строчке цифра 1 ,затем вероятно знак завода производителя и 66г, думаю год производства. Самое интересное что все это добро - из старого пожарного датчика (извещателя). Я был немало удивлен. Ламповые телевизоры и радиоприемники конечно не в диковинку...но ламповый пожарный датчик.... :smile:

[TANk]

Электрометрическая лампа. Что то типа ЭМ-8, ЭМ-9, ЭМ-12 или подобная. Для измерения очень слабых электрических зарядов. И резистор сопротивлением в Сто ГигаОм (Сто миллиардов Ом).

Для измерения таких вот сопротивлений и нужны были такие лампы.

[Гость jank5]

все это добро - из старого пожарного датчика (извещателя)

:smile: :smile: Эти датчики ( РИД-1, КИ-1) содержат в конструкции радиоактивные элементы :smile: :smile:

Если мне не изменяет память, это небольшая керамическая втулка или стеклянная капсула. Если в приборе стоит электрометрический тиратрон тлеющего разряда ТХ11Г =https://www.155la3.ru/th11g.htm

он тоже фонит от души





Изменено 28 Февраля, 2014 в 23:10 пользователем jank5

[Alleexx68]

Электрометрическая лампа. Что то типа ЭМ-8, ЭМ-9, ЭМ-12 или подобная.

Спасибо Александр. По диаметру похожа на ЭМ-9. Но выводов почему то только 5. Да и Бог с ней...все равно ее в аудио усилитель не применить походу...пусть валяется



Добавлено после раздумий:

excl.gif excl.gif Эти датчики ( РИД-1, КИ-1) содержат в конструкции радиоактивные элементы excl.gif excl.gif

Точно это оно. Спасибо за предупреждение!!! Да видел я там эту втулочку...!!!Правда все это уже на помойке!Вот ведь какие опасные находки бывают!!!

Изменено 1 Марта, 2014 в 00:30 пользователем Alleexx68

[Гость enott]

Маман с работы принесла такую вот штуковину, говорит, десятка два ещё валяется без присмотра.

Есть у меня подозрение (судя по специфической вилке), что трансформатор рассчитан на напряжение 36 Вольт.

В связи с этим вопрос, как в домашних условиях определить, на какое напряжение рассчитана первичная обмотка трансформатора?

Ну или может кто сталкивался с таким девайсом, подтвердите или опровергните мои мысли.

[Yamazaki]

Подключаете транс к ЛАТРу через амперметр и плавно прибавляете напряжение. Выше некоторого значения напряжения ток холостого хода начнёт прирастать гораздо быстрее, это связано с вхождением сердечника в насыщение. Вот до вхождения в насыщение примерно и будет рабочее напряжение.
