[TANk]

То что это согласующий я уже понял. Включение в розетку через лампочку показало его полную непригодность в качестве силового.

Надо попробовать с генератором АЧХ снять. Жалко разбирать нельзя (мне его продавец на рынке дал "на проверить") - посмотреть что за сердечник, есть ли зазор.

Узнать бы из какого прибора он извлечен, глянуть на схему, вдруг что то стоящее?

[xsander]

что-то может для высоковольтной развязки

[Гость borisz]

Доброго времени, Александр!



Нагуглить удалось следующее:

1, 4.732.000 это техничнские условия " Трансформаторы герметизированные абонентские "

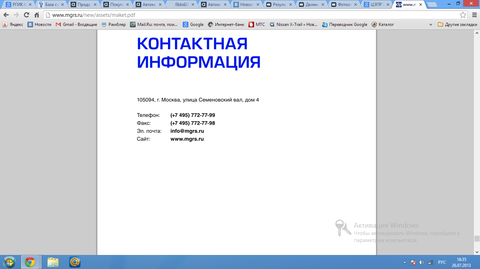

2, В 01.11.98г. сертификат получила следующая организация см.вкладку

3, Более ранней информации найти не удалось, при необходимости можно с ними связаться...



Скорее всего железо высокого качества, так как вещание есть и трёхпрограмное...

Изменено 26 Июля, 2013 в 08:48 пользователем borisz

[TANk]

Спасибо. Уже ясно куда и в какую сторону смотреть. Придется один из трансформаторов купить и расковырять. Возможно получатся хорошие межкаскадные трансформаторы.

[Гость borisz]

Спасибо. Уже ясно куда и в какую сторону смотреть. Придется один из трансформаторов купить и расковырять. Возможно получатся хорошие межкаскадные трансформаторы.



Расковырять можно сразу, а потом отдать за него денег, интересно,

какой тип сердечника, есть ли зазор, у нас на посёлке меняли столбы на бетонные,

их просто спилили, так я собрал все вещательные трансформаторы, сделаны очень

качественно, фото приложить не могу, нахожусь в командировке...

[ads]

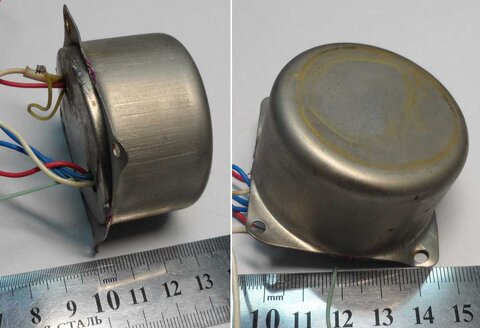

Хочу определить что за трансформатор на предмет его использования в качестве микрофонного.

На фотках огрызок устройства, где он стоял, подключенный к ВПМ-2-023.

Маркировки нигде нет никакой.

Изменено 27 Сентября, 2013 в 13:27 пользователем ads

[metrolog]

Хочу определить что за трансформатор...

На фотках огрызок устройства, где он стоял, подключенный к ВПМ-2-023.

Огрызок устройства-древний усилитель от самопишущих приборов серии КС.

У трансформатора железо экрана и магнитопровода наверняка выполнено из пермаллоя.

[ads]

т.е. есть смысл дальше поковырять на предмет Ктр и т.д.?

[TANk]

Сердечник - пермаллой 79НМ

Коэф трансформации, если мне память не изменяет, порядка 4.

У меня знакомый несколько пар подобных выхмурил всеми правдами и неправдами и поставил на выход ЦАПа. очень потом был доволен и всякие спасибы говорил.

[Yamazaki]

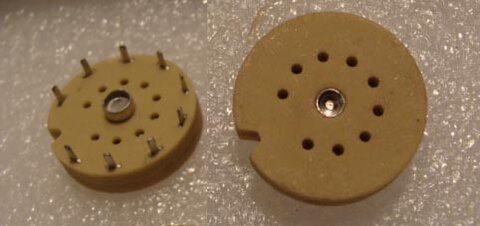

Кто-нибудь знает как точно называются вот такие панельки? В инете пишут, что это ПЛК-9, однако так, похоже, обозначают абсолютно любые панельки под 9-ногий цоколь. И аналогичные на 7 дырок? Уж очень удобны для впайки в плату.





Нашел название! Спустя пять лет! Это ПЛ9-4К.

[if33]

Вот фото с обозначениями _https://www.goldenmiddle.com/russian/socket.htm

[Гость spb-nik]

Кто-нибудь знает как точно называются вот такие панельки? В инете пишут, что это ПЛК-9..

Если это керамическая панель, то ПЛК-9 (Панель Ламповая Керамическая - 9-ти штырьковая), Пластмассовая соответственно будет ПЛП-9, на 7 штырьков соответственно ПЛК-7, ПЛП-7.

У вас похоже пластмассовые, значит ПЛП-9.
