Фотоатлас - распознаватель радиодеталей

[TANk]

_https://www.istok2.com/catalog/5/

Тут наиболее полный каталог панелек с правильными ГОСТовскими обозначениями (и неправильными китайскими). С картинками.

Похожие есть, но точно таких не нашел. У самого тоже есть несколько таких панелей.

[Гость borisz]

"Уж очень удобны для впайки в плату."

Такие панели стояли в отечественных телевизорах УНТ 47-59, и др. Проблем было великое множество именно из за них, процентов 70 всех неисправностей, ножки панельки окисляются внутри пайки, и начинаются проблемы, мы их меняли на керамические, прямо навесным способом припаивали к печатке и проблема уходила... Не советую использовать!

[Yamazaki]

Да, похожи на эти _https://radiotrician.ru/berezka205_05.jpg

Дело в том, что у меня две таких панельки было, и обе, несомненно, керамические!

[Гость pricolist]

Может, кто из ремонтников офисной техники подскажет, что за элемент

Стоял в импульсном блоке питания старого факса Canon.

[andrew_spb]

Может, кто из ремонтников офисной техники подскажет, что за элемент

Стоял в импульсном блоке питания старого факса Canon.

Диоды импусльсные, прямок крадиатору приклеен. аналог наш КД213 или импортный MUR

[Гость pricolist]

Нет - это не диод. Мультиметром не прозванивается. Хитрым китайским прибором показывает начало пробоя где-то в районе 150V в обоих направлениях (как у варистора), но интересно всё же узнать так сказать окончательную истину - что это за компонент.

[andrew_spb]

Нет - это не диод. Мультиметром не прозванивается. Хитрым китайским прибором показывает начало пробоя где-то в районе 150V в обоих направлениях (как у варистора), но интересно всё же узнать так сказать окончательную истину - что это за компонент.

тогда его надо рассматривать "в схеме" - может это высоковольтный стабилитрон-ограничитель двухсторонний. Судя по радиатору - он должен переваривать какую-то мощность

[logvoleg]

ИМХО на варистор и похоже. Андрей andrew_spb прав, надо схему включения смотреть...

Изменено 10 Декабря, 2013 в 16:10 пользователем logvoleg

[Гость serega9]

Доброго всем времени!

Уважаемые Датагорцы! Подскажите что за конденсаторы?

Больше интересует насколько пригодны они для звукового тракта?

Хорошо ли будут петь они в активных фильтрах, в темброблоке?

Уж больно номиналы такие хорошие и миниатюрные. Похоже на пленочные.

Морковного цвета добытые из ЭЛТ мониторов, красные вроде из телека.



А вот эти вроде знакомы по внешнему виду. Вытащенные из звуковой аппаратуры.

И эти кондеры есть в обзоре на сайте Аудиокиллера.

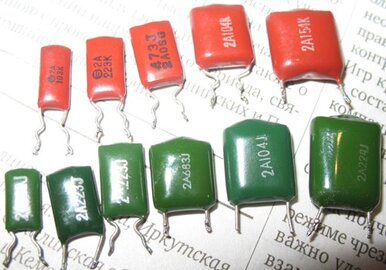

Здесь другой вопрос: Почему одни красные другие зеленые? Разный производитель?

На вид одинаковые, допуск, у тех и у тех есть "K" и "J"

[TANk]

МКТ - это лавсан. Аналог наших К73.

Ведут себя в звуковом тракте очень неплохо. Сам наковырял таких из трубчатых мониторов много.

В тех же ЭЛТ мониторах в цепи питания во входных фильтрах стоят белые, голубые или серые кирпичики - они полипропиленовые. Их тоже рекомендуется запасать на будущее всеми возможными способами.

[metrolog]

В тех же ЭЛТ мониторах в цепи питания во входных фильтрах стоят белые, голубые или серые кирпичики - они полипропиленовые. Их тоже рекомендуется запасать на будущее всеми возможными способами.

Александр, спасибо.

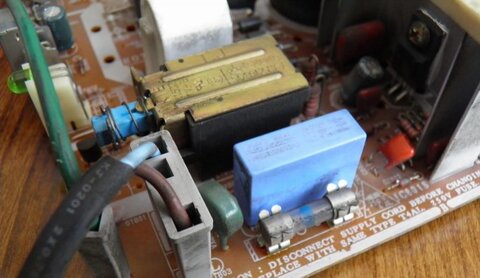

Голубые кирпичи - это такие?



Но в фильтрах все таки преобладают желтые кирпичи, как обстоят дела с ними?

[TANk]

Да, они самые. Громе голубых еще бывают и желтые. Достаточно посмотреть сколько на них всяких сертификатов напечатано, а потом слазить на сайт производителя и глянуть параметры. Это практически то, что у нас называют "военкой". Конденсаторы хоть куда, хоть в питание на шунтирование, хоть в межкаскадные.

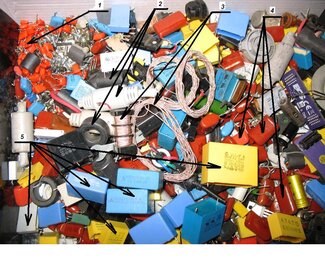

Вот моя коробочка с "хламом" выпаянным в основном из мониторов. Кроме конденсаторов отмечены еще некоторые полезности, которые там попадаются.





1. Вот эти самые оранжевые подушечки. Напряжение 63-100 вольт. Емкость до 0.68 μF.

2. На кабелях сигнальных от мониторов есть ферритовые кольца и цилиндры. Их очень полезно надевать на сетевые провода, провода идущие на накал (питание П/П усилителей) и прочие сильноточные цепи для устранения ВЧ помех.

3. Катушки индуктивности. Намотаны высококачественным литцендратом. Его можно использовать для разводки сигнальных цепей. Можно протянуть внутри оплетки экранированного кабеля и получить очень высококачественные межблочные кабеля.

4. красные подушки - лавсановые высоковольтные конденсаторы. Шунты по анодному напряжению, межкаскадные. Стоят такие подушки в цепях строчной развертки, там очень важны малые потери в диэлектрике.

5. Синие белые, желтые помехоподавляющие конденсаторы. Как правило это полипропилен. Запросто попадаются произведенные например Epcos - которые в розницу еще не найдешь, а если найдешь, то за них просят такие цены, что жаба давить начинает.
