[seregaKP]

понятно 100В, а емкость? 0,22 мкФ или как?

[Гость leopold]

да 0,22 μF

[seregaKP]

спасибо!

[Гость leopold]

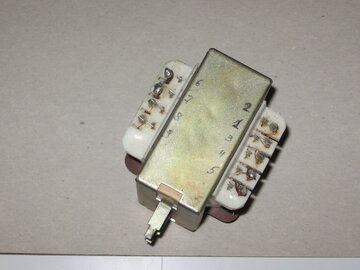

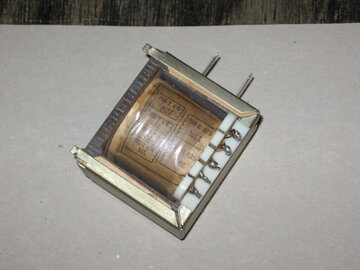

МОСФЕТ спасибо большое! А это вот (вроде выходник) вам не знаком?





[TANk]

Та на нем же все подписано. Только из за бликов от вспышки не очень хорошо видно.

Перепишите нумерацию обмоток и количество витков и ∅ провода, вобщем все то что на этикетке написано.

Еще скажите размеры - толщину набора и размеры Ш пластин. Судя по виду трансформатор сделан без зазора магнитного, и симметричных обмоток тож нет. Поэтому это скорее всего все таки силовик, какой то.

[Гость leopold]

1-2-3 (провод ПЭВ-2 ∅ 0,25. кол-во витков 1-2 = 1110, 2-3 = 865)



4-5-6-7 (провод ПЭВ-2 ∅ 0,71 кол-во витков 4-5 = 80, 5-6 = 130, 6-7 = 25)



8-9 (провод ПЭВ-2 ∅ 0,18, кол-во витков = 80)



размер габаритный ширина 65мм, высота 55мм, толщина набора 30мм



толщина пластин ~ 0,5мм



набран из Ш-образных пластин (Ш бОльшей длины 32мм и ш меньшей 23мм в длину), в перехлёст, зазора точно нет

[Гость mosfet]

На силовик похоже и можно использовать как силовик. 1-3 в розетку и дальше напряжения вымерить.

Изменено 1 Февраля, 2010 в 10:59 пользователем mosfet

[Гость glc]

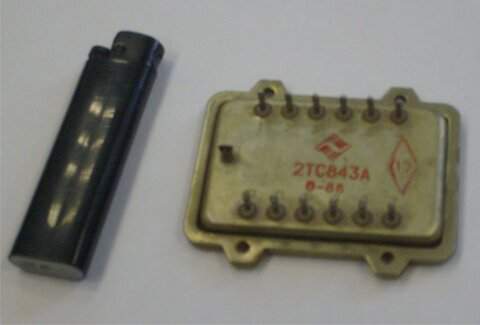

Мощная транзисторная сборка 2ТС843А. Внутри два отдельных кристалла и две структуры по четыре кристалла в параллель. Все кристаллы от транзисторов 2Т808А.

[Гость mosfet]

Рядом с 6Д20П высоковольтный кенотрон, точно не могу определить. В общем вещь бесполезная.

Изменено 1 Февраля, 2010 в 12:29 пользователем mosfet

[Гость rubenlukin]

на фото между 6Д20П и аккумулятором) никаких маркировок нет, на какую нить лампу похожа

Кенотрон из строчной развертки Ч/Б телевизора. Как зовут -- не вспомню. С постом mosfet согласен.

[Гость leopold]

Огромное всем спасибо!

[Гость leopold]

Баловаться и выкидывать не буду =)

Лучше её в дело _https://modding.modnews.ru/view/632
