Восстанавливаю Олимп-003

[Джей]

А магнитофон я этот хорошо помню. Когда я учился в школе, у моего

одноклассника был такой же. Там еще был отсек для дополнительных

кассет ( магнитофон всетаки походный ). Обязательно постарайся его

восстановить. Он хоть и из простых моделей, но вещь очень колоритная.

Сам тоже купил бы такой, с большим удовольствием. Но к сожалению

ничего подобного не вижу.

Да-да-да именно он :smile:. А восстанавливать там почти нечего. В основном механические повреждения - бесследно исчезла крышка кассетного отсека (а вот крышка дополнительного, как ни странно, сохранилась :smile: ), сломаны два тумблера, вернее ручки отколоты - буду думать как заменить, чтобы почти в родне было, да плоховато фиксируется кнопка воспроизведения (ну это излечимо - я уже смотрел). Все остальное отлично работает :smile:

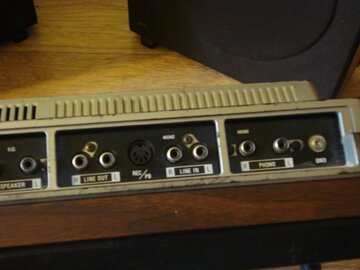

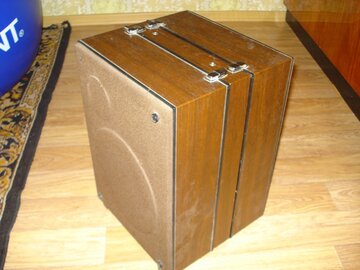

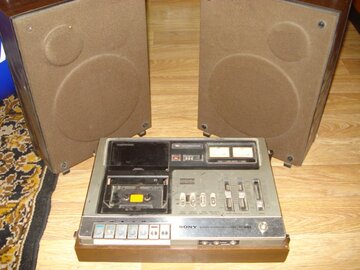

Сделал фото по вашему совету - получилось :smile:

[Гость al_ros]

Да, точно, магнитофон именно тот. И то, что работает меня не удивляет. В нем по

всей вероятности еще не одного электролита не меняли ( до сих пор нормально

работают ).

А как успехи с Олимпом? Удалось ли оживить блок питания?



P.S. Если можно, давай общаться на ТЫ ?

[Джей]

Да, точно, магнитофон именно тот. И то, что работает меня не удивляет. В нем по

всей вероятности еще не одного электролита не меняли ( до сих пор нормально

работают ).

А как успехи с Олимпом? Удалось ли оживить блок питания?



P.S. Если можно, давай общаться на ТЫ ?

Не вопрос :smile: на ТЫ, так на ТЫ. С Олимпом пока неизвестно, вчера до двух ночи менял все электролиты в блоке стабилизации, проверять работоспособность уже не стал. Просто выпаивая литы обратил внимание, что почти все вздутые. В общем все поменял, завтра буду испытывать, если оживет поменяю оставшиеся литы в датчиках и примусь за настройку (вернее за жалкую попытку ).

Да, в Соньку никто не лазил. Единственное, что видно потеряли штатный шнур и припаяли советский внутрь, для чего просверлили корпус :smile:. Ну и еще внутри, в районе лентопротяжки, как мне кажется, чего-то не хватает, ибо висит пара отрезанных проводов :smile: фиг знает что оттуда выдрали. Схемку бы найти.

[Гость al_ros]

Перерыл все свои сервис-мануалы, но к сожалению схемы нет (даже похожей).

Если сможешь сделать четкое фото этого пустого места, тогда вместе подумаем,

что там могло стоять. И померий напряжение на обрезанных проводах ( при

разных режимах работы).

[Джей]

Перерыл все свои сервис-мануалы, но к сожалению схемы нет (даже похожей).

Если сможешь сделать четкое фото этого пустого места, тогда вместе подумаем,

что там могло стоять. И померий напряжение на обрезанных проводах ( при

разных режимах работы).

ОК, но это чуть позже, сейчас же у меня первая задача Олимп. Вчера включал после замены литов в блоке стабилизации и О ЧУДО! перемотка работает отлично, воспроизведение появилось (на ЛВ), подал признаки жизни индикатор. Все-таки замена литов великая вещь! А я идиот этот несчастный тормоз весь изогнул, блин придется в исходное возвращать - как бы не сломался. Осталось поменять литы на датчиках натяжения и блоке управления двигателем, хоть и работает, но береженого Бог бережет. Это из плюсов. Из недостатков осталось: слабая работа демфера из-за практически отсутствия ПМС-200000. Думаю чем бы ее заменить? Есть у меня ПМС-200, а что, если натереть графита и путем смешивания графита с ПМС-200 добиться нужной вязкости? Или это бредовая идея? Второй недостаток - верхняя лампа индикатора зашкаливает, нижняя на минимуме, на звук не реагируют, хотя я не знаю они при воспроизведении должны уровни показывать? Третий недостаток (ИМХО самый важный) функция "реверс" по-прежнему не фиксируется, и не воспроизводит. Т.е. при нажатии "реверс" нужно держать кнопку, чтобы лента шла в обратную сторону, при этом воспроизведения нет, как только кнопку отпускаешь срабатывает режим нормального воспроизведения. Даже если пытаешься включить на реверс из режима "останов", то все равно включаются и режим "рев" и режим "воспр", т.е. горят обе лампы. Логика там в УЭУ сложная - нифига разобраться не могу - почему так. Получается триггера "реверса" и "воспроизведения" где-то голову морочат? Как они могут такую траблу создавать?

[Гость al_ros]

То что есть положительные сдвиги - это очень хорошо. На счет замены электролитов

я говорил еще в начале темы, причем всех до единого. И поверь, не ради смеха, а

обсолютно серьезно.

Что такое ПМС-200, я честно говоря не знаю. Про вязкость ПМС-200000(250000) я

уже говорил. Если ее найти проблематично, поспрашивай в магазинах, торгующих

автохимией, какие у них имеются вязкие смазки. Чтото похожее я видел, но название

не помню.

Есть еще древний способ изготовления подобного вещества. Берется глицерин

( в аптеке ) и сосновая канифоль. Канифоль измельчается в порошок и понемногу

всыпается в разогретый на слабом огне глицерин. И тщательно розмешивается до

полного растворения канифоли. Но у этого способа есть недостатки: во первых

пропорции нужно подбирать эксперементально ( действительную вязкость увидишь

только когда остынет глицерин ) и во вторых четез какоето время вязкость этого

вещества может измениться. Но если это и произойдет, то не завтра и не через месяц.



P.S. Есть ли у тебя осциллограф?

[Джей]

То что есть положительные сдвиги - это очень хорошо. На счет замены электролитов

я говорил еще в начале темы, причем всех до единого. И поверь, не ради смеха, а

обсолютно серьезно.

Что такое ПМС-200, я честно говоря не знаю. Про вязкость ПМС-200000(250000) я

уже говорил. Если ее найти проблематично, поспрашивай в магазинах, торгующих

автохимией, какие у них имеются вязкие смазки. Чтото похожее я видел, но название

не помню.

Есть еще древний способ изготовления подобного вещества. Берется глицерин

( в аптеке ) и сосновая канифоль. Канифоль измельчается в порошок и понемногу

всыпается в разогретый на слабом огне глицерин. И тщательно розмешивается до

полного растворения канифоли. Но у этого способа есть недостатки: во первых

пропорции нужно подбирать эксперементально ( действительную вязкость увидишь

только когда остынет глицерин ) и во вторых четез какоето время вязкость этого

вещества может измениться. Но если это и произойдет, то не завтра и не через месяц.



P.S. Есть ли у тебя осциллограф?

Осциллографа нет, к сожалению. ПМС уже заказал.

[Гость al_ros]

Если ремонтируешь подобную технику, осциллограф просто необходим.

Нормальный прибор конечно дорогое удовольствие, но для наблюдения за

прохождением звукового сигнала сгодится любой виртуальный. Да и логику можно

посмотреть ( правда только на низких частотах ). Во всяком случае для схемы

управления его вполне достаточно.

Так что очень советую установить на свой компьютер и пользоваться. Таких программ

в сети довольно много.

[Джей]

Да видишь ли, ремонтирую технику довольно редко - обычно для себя что-нибудь, поэтому и необходимости-то не испытывал в осциллографе :smile: Сам знаю, что вещь полезная, а на комп опасаюсь ставить, чтобы по неопытности никуда 220в не пустить и комп не спалить :smile:У меня вопрос - пытался разобраться по схеме с устройством электронного управления и никак что-то не допру. Вроде нашел логику, которая отвечает за этот чертов реверс, но замена ничего абсолютно не дала. Где-то я что-то упускаю - не мог бы ты схему глянуть? может мысли свежие будут... Я уже на одном месте кручусь - вокруг этих двух микросхем :smile:

[Гость al_ros]

Возможные подозреваемые D1,D2,D10 и C2,C3,C5,C7 ( схема Электроники-003

из журнала Радио ).

[Джей]

Возможные подозреваемые D1,D2,D10 и C2,C3,C5,C7 ( схема Электроники-003

из журнала Радио ).

Кондеры заменены. D2 работает правильно, как может D10 мешать фиксации "Реверса"? Самая непонятная ситуация. Вчера проверял триггер D1.4-D1.2 и выяснил, что собственно в режиме предустановки "Стоп" и в режиме "Всопроизведение" триггер работает правильно, т.е. на вых.11 присутствует "1", на вых. 6 - "0". При нажатии на кнопку "Реверс" он должен бы переключиться - ан НЕТ!!! При нажатии реверса (и удержании этой кнопки) вых.11 по-прежнему присутствует "1", НО!!! на вых. 6 - появляется тоже "1", которая пропадает, стоит только отпустить кнопку. Естественно, что реверс и неадекватно работает. Но только почему триггер не переключается? Диоды входные я также проверил. Сегодня попробую отключить триггер от всей цепи и проверить на холостом ходу, хотя в успех не очень верю.

[Гость al_ros]

Микросхема D10 попала в черный список по причине того, что на элементах

D10,1 и D10,2 собрано реле времени, которое как раз связано с переключением

реверса. Тоесть косвенно она может влиять на работу ( и вся ее обвязка).

Но причиной неправильной работы могут быть плохо пропаянные контакты и

много чего еще.

Когда включишь на холостую, может что и прояснится.
