Измерители ESR

[Гость spb-nik]

Господа, так на чем остановились? Какой хит сезона, или что собирать?

Это смотря кому, что нужно.

Если для ремонта, и определения конденсаторов на "годен - негоден", то вполне подойдут пробники из Радио №8 за 2009 г стр.50.

Так же пробовал собирать пробник такой:

Причем колоьцо не мотал, а нашел готовое (дроссель на кольце, витки не считал, но гораздо меньше, чем в оригинале). Частота получилась около 60 кГц (синус), тоже вполне нормально работает.

Для ремонта аппаратуры большей точности не надо.

Есть у меня и измеритель "ESR-miсro v4,0". Он видит даже резисторы (и измеряет ESR) сопротивлением 0,01 Ом, и есть компенсация сопротивления щупов.

Прибор хорош, нет слов, но вопрос - нужна ли такая точность при ремонте бытовой аппаратуры???

ИМХО - не обязательно, вполне достаточно простого пробника для определения ESR для пригодности на "годен-негоден).

Ну а дальше... думайте сами, решайте сами иметь или не иметь. :smile:

С уважением!

[alex n]

Единственное, мне настройка данного девайса очень не понравилась... . :smile:

[Гость svictor]

Пользуюсь комповыми программами. А пробник тоже решил из "Радио" №8

[Гость spb-nik]

Единственное, мне настройка данного девайса очень не понравилась...

Я тоже не остановился на этой схеме, то ли из-за настройки, или еще что то меня не удовлетворило, по моему верхний диапазон измерения. Вроде выше 20-30 Ом индикатор не реагировал вообще, а так схема рабочая. Хочу еще попробовать вторую схему из Радио №8 за 2009 г. Она с компенсацией сопротивления щупов, просто интересует максимальный верхний предел и вообще, как себя поведет? Выпадет время, попробую поколдовать.

Изменено 24 Января, 2010 в 10:04 пользователем spb-nik

[alex n]

Да выше 20\30 Ом, как мне кажется, и не надо, этого вполне достаточно, чтобы отбраковать неисправный конденсатор, а вот "ниже" можно... . :smile:

[Гость spb-nik]

Попадались много кондюков напр. 2,2 μF * 160 в. 250 в., 1,0 μF * 50 в., 160 в., и подобные, у которых ESR более 20 Ом, в том числе и у новых и у всех, которые стояли в схеме. Т.е. они все оказались рабочими, :smile:

а вот с большей емкостью о 4,7 μF уже такое сопр. не желательно.

Изменено 24 Января, 2010 в 10:22 пользователем spb-nik

[alex n]

При малых величинах емкостей начинает играть роль их реактивное сопротивление, это надо учитывать... .

[Гость svictor]

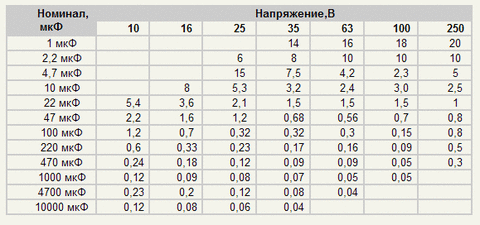

Табличка ESR с "паяльника". Да, с компом неудобно, вот в древнем ц20 соберу пробник, а подозрительные можно и программами проверить. Попались пара кондеров на 3300μF, у которых еср в норме, а вот значение емкости так и не определил, цифирьки мелькали...

Изменено 25 Января, 2010 в 12:51 пользователем svictor

[alex n]

Использование пластмассового циркуля в качестве щупов.

С радиоспецфорума... .



========================



Табличка ESR с "паяльника". Да, с компом неудобно, вот в древнем ц20 соберу пробник, а подозрительные можно и программами проверить. Попались пара кондеров на 3300μF, у которых еср в норме, а вот значение емкости так и не определил, цифирьки мелькали...

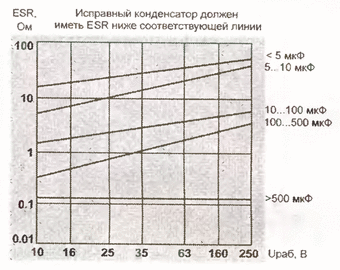

Есть ещё вот такой вариант... .

Изменено 27 Января, 2010 в 10:51 пользователем alex n

[Гость wzgick]

Планирую в ближайшее время спаять для пробы если найду в магазине PIC и халявный дисплэйчик.



Денис, есть ли подвижки в сборе этого девайса? https://forum.datagor.ru/index.php?showtopi...ost&p=25169

Мне 2 дисплея приехали, стоит собирать или пустить дисплейчики на что другое?

[alex n]

Справочные данные по некоторым типам конденсаторов

-https://jp.fujitsu.com/group/fmd/downloads/services/capacitor/obsolete/re-r5e.pdf

-https://www.jamicon.com.tw/media/flash/CapView/assets/pdf/MZ.pdf



-https://www.capxongroup.com/files/GF.pdf

-https://www.capxongroup.com/files/KZ.pdf





схемки... .

-https://pandatron.cz/?753&analogovy_esr_metr

-https://peteropfinder.dk/_konst/test/esr/index.html

[alex n]

Уважаемый dr.doc на сайте "Котов" выложит ещё одну схему измерителя ЕПС. Хотя по поводу пределов я с ним не согласен, но в остальном, как мне кажется, это довольно-таки не плохой пробник... . :angry:

-https://radiokot.ru/forum/viewtopic.php?f=10&t=29095







Вот его комментарии:



"Собрали на работе прибор по собственной схеме и после нескольких месяцев использования "довели до ума". На основании полученного опыта пришли к выводу, что измерять ЭПС свыше значения в 2-5 Ом не имеет смысла. В 95% приборов, в цепях питания конденсаторы не позволяют им работать. Так DVD с ЭПС конденсатора 1000мк*16 В в 1,2 Ом "не видит" диск. После замены последнего работоспособность восстанавливается. Но, при работе с прибором необходимо учитывать место установки конденсатора. В звуковых цепях, например, он будет работать очень хорошо. При работе с данными приборами нужно учится ими пользоваться.



Виток, на двух трансформаторах выполнен в виде небольших стоек, пронизывающих ферритовые кольца. К ним припаиваются проводники, на одном - провод длиной 10-30 см, к другому припаян щуп, установленный на миниатюрном корпусе, выполненным в виде щупа с установленной в него платой (наш вариант). Питаем прибор от ненужного зарядного устройства с напряжением 5 - 8 В. Единственная проблема - у китайских устройств отсутствует фильтр на выходе, в результате на индикаторе постоянно горят несколько светодиодов. Избавится от такой проблемы можно включением дросселя по питанию."

Измеритель_ЭПС.rar

Изменено 22 Апреля, 2010 в 07:22 пользователем alex n
