Измерители ESR

Рекомендованные сообщения

Интересная тема и хотелось бы услышать тех, кто собирал эти приборы и их впечатления от их работы.



Конкретно интересует схема из Радио 7 за 2008 год _https://depositfiles.com/files/6dk3tzx58 и особенно её настройка.


Изменено пользователем alex n

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Я собирал.

На транзисорах,конечно интересно,но вот малые емкости им не проверишь...

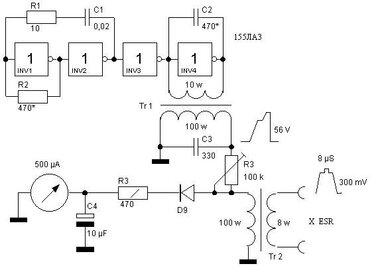

Перебрал несколько схем и остановился вот на этой, которая самая первая.

Трансформатор намотан на кольце феррита d=24мм. R подбирается при настройке. Диод - любой ВЧ.

У меня стоит Д9Г.

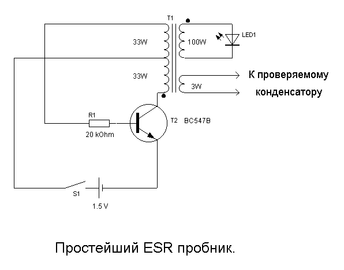

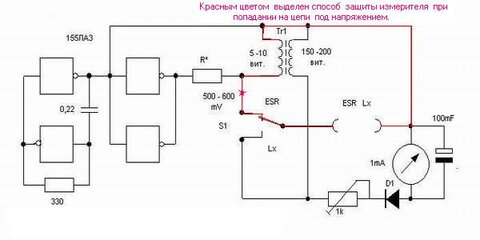

Вот еще схемы,котрые я собирал :




Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость stas

Добрый день. А можно маленько подробнее. Хотя бы как калибровать измеритель? Можно ли измерять не выпаивая из схемы?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость kton
Интересная тема и хотелось бы услышать тех, кто собирал эти приборы и их впечатления от их работы.



Конкретно интересует схема из Радио 7 за 2008 год _https://depositfiles.com/files/6dk3tzx58 и особенно её настройка.

Добрый день. Я эту схемку собрал сперва навесом,а убедившесь в её "правдивом" показании,упаковал в корпус.Колечко взял по размеру(К10/6/3) неизвестной проницаемости,провод-0,56мм-50 витков.Собирал сразу с кусочком рис.3 + добавил на клеммы ХР1 кнопку без фиксации(удобно "обнулять").Собранный мною прибор отбраковывал и 10000 μF,и 0,33-0,47 μF.,не говоря уже о 1-100μF.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Добрый день. А можно маленько подробнее. Хотя бы как калибровать измеритель? Можно ли измерять не выпаивая из схемы?
Вот почитайте тут _https://monitor.espec.ws/section30/topic974.html

Очень много полезной инфы по этому прибору.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Добрый день. Я эту схемку собрал сперва навесом,а убедившесь в её "правдивом" показании,упаковал в корпус.Колечко взял по размеру(К10/6/3) неизвестной проницаемости,провод-0,56мм-50 витков.Собирал сразу с кусочком рис.3 + добавил на клеммы ХР1 кнопку без фиксации(удобно "обнулять").Собранный мною прибор отбраковывал и 10000 μF,и 0,33-0,47 μF.,не говоря уже о 1-100μF.



А какая получилась у Вас шкала, в смысле - минимальные\максимальные значения?



У меня, почему-то шкала получилась очень нелинейная и очень сжата при измерении малых сопротивлений, а на больших наоборот... .

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость kton
А какая получилась у Вас шкала, в смысле - минимальные\максимальные значения?



У меня, почему-то шкала получилась очень нелинейная и очень сжата при измерении малых сопротивлений, а на больших наоборот... .

Да,Вы правы,шкала нелинейная.Измерительную головку я взял специально большую из-за инерционности.На фото(#4) границы красным и жёлтым я обозначил для ёмкостей от ~0,1 до 470μF,с чем чаще приходится иметь дело.Белая зона-сотые доли Ом,жёлтая-куда ни шло,а красная-совсем плохо,однако.А отбраковываю я так-малая ёмкость,большое раб.напряжение-большее ECR; большая ёмкость,большое раб. напряжение- меньшее ECR.Было бы неплохо отградуировать шкалу,как советует Автор- от1 до 30 Ом,но я уж оставил так-поработав с прибором,уже по интенсивности отклонения(инерционность головки) и по амплитуде определяешь пригодность испытуемого.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость kan

Пользуюсь вот этим.

_https://www.pro-radio.ru/measure/4319/

Можно и коробочкой мерить. Тоже хорошо получается.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

2 kton

Как я понял, калибровку прибора по сопротивлениям Вы не делали ?



Привожу пару графиков для оценки ЕПС конденсаторов.



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость stas

Спасибо за ссылки. Прочитал, думаю, почему сам не догадался поиск запустить?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Что будете собирать? :smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Собрал по схеме из Радио №8 2008г стр18. Ксерокопия шкалы почти идеально подходит. Проветяются конденсаторы без выпайки. Поначалу мерил конденсаторы (импульсные БП, мониторы, ТВ и т.п.) сначала измерителем емкости, потом на ESR - сейчас только на ESR т.к. при уходе этого параметра конденсатор приходится менять. Ёмкость как правило изменяется незначительно при нормальном ESR. Для ускорения процесса наклеил на прибор табличку что в конце статьи.
