Измерители ESR

[alex n]

А я несколько собрал, но реально работает схема из Радио 10 2005.

Хотел сделать схему, что в начале темы, но что-то не понравилась шкала, хотя работает она не плохо.

[Гость vorgen]

Собирал похожую схему- не понравилась. А вот эта _https://ludens.cl/Electron/esr/esr.html хороша. 10- Омные резисторы уменьшил вдвое- лучше видно низкий ESR.

[Гость stas]

Что будете собирать? :smile:

В ближайшее время не планировал. Было несколько случае ранее, когда эта вещь была бы очень полезна. Поэтому и заинтересовался темой. Так что насобирал схемок и информацию, делать буду, когда приспичит в следующий раз.

[Гость mikael-p]

Лучше вот этот: RLC-2 с сайта pro-radio.ru

[shursh]

А я несколько собрал, но реально работает схема из Радио 10 2005.

Хотел сделать схему, что в начале темы, но что-то не понравилась шкала, хотя работает она не плохо.

Интересная конструкций,но... эта схема не имеет защиты. Т.е. кондеры надо разряжать.

[Гость bumbox]

Раньше пользовался ESR собранным по этой схеме:



Пару лет назад купил кит NM8032, собрал, с тех пор пользуюсь им.



Прибор_для_оценки_ESR_эл.конденсаторов_NM8032.doc

[Гость falk]

В прошлом занимался ремонтом на дому по объявлениям. И встала задача о дефектации кондеров прямо на плате (не выпаивая).

И выяснилась такая штука. Чтобы правильно замерить ESR (не выпаивая кондер) нужно чтобы напряжение подаваемое на кондер

имело синусоидальную форму и размах его должен быть не более 0,5В. Если превысить это напряжение то начинают открываться

переходы транзисторов, диодов и.т.д (германиевые). Замер получается некорректным.

[Гость falk]

Да, посмтрите вот эту схему довольно интересная. Свой измеритель не довел до ума, т.к отпала необходимость.

ESR_с_линейной_шкалой.doc

[Гость val]

Пару лет назад купил кит NM8032, собрал, с тех пор пользуюсь им.



Когда-то был такой мастеркитовский, всё хорошо кроме одного - из-за неудачно разведенной "земли" на плате не "ловил" ESR ниже определенного порога (два последних светодиода) - забивала наведенная помеха. После доведения до ума печатной платы точность определения возросла в 5 раз, достигла разумной практичной величины и стала даже выше порога индикации - на качественных конденсаторах гас последний светодиод.



У мастеркитовского приборчика обнаружился приятный плюс: если параллельно ногам измеряемого кондера было повесить осциллограф - можно увидеть размах недодавленного кондером меандра, а по его форме и форме фронтов - примерно оценить качество и в высокочастотной части рабочего спектра, а заодно и увидеть, что кондер в целом "как живой", но ему "немного осталось" или просто имеет безумную индуктивность и его в импульсные цепи нельзя.



Вобщем, приборчик хороший, с учетом вышесказанного.



А с тех пор, как приобрел Е7-22, больше его и не доставал :smile:

[alex n]

А осциллограммки сможете выложить ...? :smile:

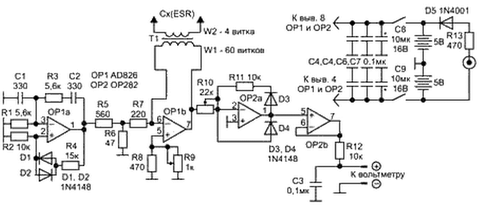

Да, посмтрите вот эту схему довольно интересная. Свой измеритель не довел до ума, т.к отпала необходимость.

ESR_с_линейной_шкалой.doc





Схема не плохая, но по мне, так немного "громоздкая" - требует двуполярного питания четыре усилителя и разделительного трансформатора, хотя у измерения синусом погрешность измерения значительно меньше, нежели прямоугольником... .

Изменено 23 Августа, 2009 в 20:54 пользователем alex n

[Гость falk]

Схема не плохая, но по мне, так немного "громоздкая" - требует двуполярного питания четыре усилителя и разделительного трансформатора, хотя у измерения синусом погрешность измерения значительно меньше, нежели прямоугольником... .



Вы считаете, что два корпуса-это "громоздкая" схема??? А двуполярное питание нужно чтобы измерять именно синусом. Сам собираю схему предложенную KAN в этой ветке.

[Гость val]

А осциллограммки сможете выложить ...? :smile:



быстро не смогу; где он, это прибор?..... давно в руки не попадался.

но постараюсь, потому что очень познавательно.
