Помогите опознать динамик

[Гость al1fe]

Разная высота динамиков означает что либо производитель разный или они производились в разные периоды. И разброс параметров у них может быть достаточно большой, может лучше замерить?

[Гость ardnepr]

Разная высота динамиков означает что либо производитель разный или они производились в разные периоды. И разброс параметров у них может быть достаточно большой, может лучше замерить?

С динамиков содрана верхняя бумажная прокладка, без нее высота гд равна 40 мм. Врядле она (бум. прокладка) может быть высотой 7 мм. Буду склонятся к версии, что ето проделки разных производителей!

[Гость svjatoslav]

alexey, есть хороший вариант, на ВЧ звено - рупор с 2ГД-36, это уже обсуждалось на форуме, будет частотка до 20 000 Гц. Если звук 4ГД-8А так понравился.

[Гость alexandr420]

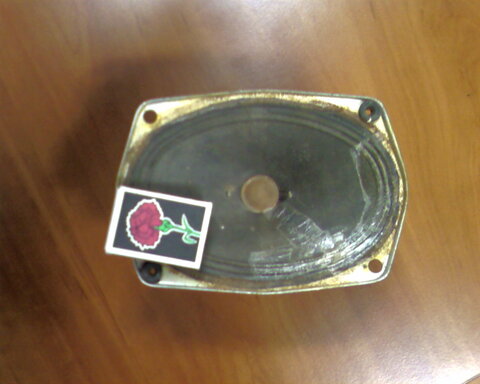

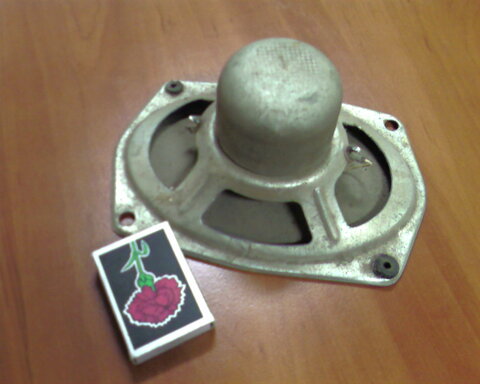

Уважаемые, а никто не подскажет, что это за зверь? По габаритам 1-2 вт, но сам без опознавательных надписей. 4,4 ома, а габариты как 1ГД-40-140, только диффузор шире в верхней части. Размеры по верху: 167*118*75 магнит закрыт.

Буду очень признателен за информацию.

[Гость ruberoidd]

Динамики с названием EAX-xxxxx видел еще в хондах, такие у самого сейчас играют и довольно не плохо звучат.

[Гость alexandr420]

Главное, в рабочем состоянии, но похоже не ходовой дин.

Изменено 4 Марта, 2010 в 06:04 пользователем alexandr420

[Гость tarieli]

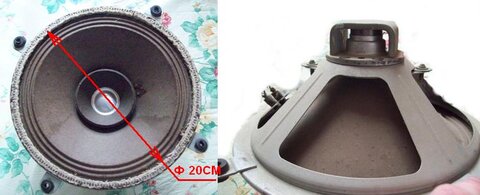

Кто нибудь знает что это за динамик?

[Гость avgur]

Кто нибудь знает что это за динамик?

Очень похож на 6ГДР-1,скоре это он и есть!Промерьте сопротивление.

Стояли в радиолах "Ригонда-Стерео","Эстония-3".

Поздравляю,у Вас редкие динамики!

Целая ветка есть по этим динамикам_https://www.vegalab.ru/forum/showthread.php?t=8830

Вот еще внешний вид_https://sergeev21.-мы не распространяем ссылки на [народ.ру]-/6gdrmag.jpg

(ошибочно выделил не тот динамик,удалил)

"Динамики 6ГДР-1 уникальны по тем временам. Во первых мощность 6 ватт на динамик и 12 ватт для колонки был просто вызовом загнивающему западу. Сопротивление АС 2.5 ома.. Каждый динамик имеет сопротивление 1.23 ома.. Уникальная магнитная система, выполненная из материала МАГНИКО. Этот сплав, по химическому составу аналогичен Алнико и содержит чуть больше кобальта. Около 10% алюминия, 15%никеля, 25% кобальта (АЛЬНИКО), но хлаждение отлитого магнита происходит в сильнейшем магнитном поле и такой сплав обладает гораздо большей коэрцитивной силой чем исходный Альнико. Марка сплава магнита у 6ГДР-1 АКО4. Магнитопровод из стали Э44 с отжигом, покрытые защитным слоем окислов. Магнитная система кернового типа. Динамик имеет два излучающих конуса, выполненных из бумажной массы. В ВЧ конус вклеен алюминиевый пылезащитный колпачок. Бумага очень тонкая, жесткая и видна длинноволокнистая структура. Подвес отлит заодно с основным конусом. На ВЧ конусе бумага по фактуре отличается от основного, по краю ВЧ конус имеет юбку, что делает его более устойчивым к вибрациям и предотвращает дребезг края конуса на средних частотах в районе 2-3килогерц.

Интересна конструкция и некоего "шунта" колпачка, изолирующего катушку. Он похоже алюминиевый, и запрессован на керн и имеет прямой контакт с верхним фланцем. Таким образом, магнитная система получается электрически замкнута, это фокусирующее кольцо... без разрыва в магнитном поле. Что характерно - формообразующая "диффузора" чистый конус... хочется уже посмотреть на АЧХ. Верхний фланец запрессован к штампованной из железа корзине. Прослушивание этих динамиков в родном оформлении, дает однозначное утверждение, что в Совке умели делать динамики... когда-то очень давно...а потом разучились. Измерения следуют...



Параметры Тиля-Смолла для динамиков 6ГДР-1

Parameter Value Description

-------------------------------------------------------------------

fs 86,9 Hz free air resonance frequency

Zmax 5,0 Ohm impedance at resonant frequency

Rdc 1,3 Ohm DC-resistance

Qms 9,01 mechanical Q of the speaker

Qel 3,20 electrical Q of the speaker

Qts 2,36 total Q of the speaker

Mmd 6,55 g mass of driver's cone

Cms 0,51 mm/N compliance of driver's suspension

Vas 37,46 liter compliance volume of the speaker



ИСТОЧНИК_https://www.sibaudio.com/?id=30&pid=33&cid=8

Изменено 4 Марта, 2010 в 15:34 пользователем avgur

[Гость smf]

Подскажите пожалуйста характеристику 1ГД-5-125. Нашел пару и не знаю куда ее можно пристроить.

[Гость tarieli]

avgur

Да, точно оно :smile: Спосибо :smile:

[Гость svjatoslav]

Этот алюминиевый стаканчик,чтот на керне прикрывает катушку, действительно "шунт". Он не только предотвращет попадание ферромагнитной пыли на звуковую катушку, но и является эффективным короткозамкнутым витком, снижающим искажения динамика от переменного магнитного потока, наводимого катушкой на магнитную систему!

[Гость svjatoslav]

Нет. Они круглые. 100 мм

В старом справочнике Терещука за 1981 год на странице 96 для 1ГД-5:

диапазон 150 - 6000 Гц; основной резонанс 120 Гц; чувствительность 90 дБ/Вт/м; Неравномерность АЧХ не более 15 дБ; полное сопротивление катушки 6,5 Ом; вес 370 г; габариты в плане 125х50 мм.

Может сгодиться как среднечастотник.
