  mosfet сказал:
ТС-180 должен подойти, подключение только уточнить. У ТСШ-170 (который 220/127В) мощные накальные обмотки, а с анодными чёрти-что. Можно подобрать ТАН и тогда вообще проблем нет.



-https://tubes.org.ua/ts180.htm

Слабонервным и лицам до 18-лет не смотреть!

Ссылка на комментарий
Поделиться на другие сайты

  • Ответов 452
  • Создана
  • Последний ответ

Топ авторов темы

  froid сказал:
-https://tubes.org.ua/ts180.htm

Слабонервным и лицам до 18-лет не смотреть!

Для тех кто не любит кошек - их просто не умеют готовить

Ссылка на комментарий
Поделиться на другие сайты

  froid сказал:
Кошек-то я люблю :smile: , но с ТС-ами и у меня как-то не срастается :smile:

Наверное мне попадались удачные экземпляры, в качестве анодного транса работает тихо без шуму и пыли, ну пришлось конечно промазать торцы железа эпоксидкой, всё стянуть и на пять минут включить,и дать постоять сутки, после процедуры от жу жу ничего ни останется

Ссылка на комментарий
Поделиться на другие сайты

Вам, как киевлянину, понятно значение слова "незграбність" - вот она то меня и смущает в деле применения ТС-ов.

Раньше были силовички с крышкой - их обычно красили в черный цвет. Вот это конфетка - особенно если есть еще и накал под кенотрон :smile: :smile: :smile: . Редкость исключительная - последний раз видел такой в Донецке года два назад. Убитый (обмотки порваны были).

Правда, чтобы установить такой, нужно квадратное окошко в шасси пробивать.

А я когда ставил ТС-ы, опускал их ниже уровня поверхности шасси и экранировл остальную часть подвала. Благодаря имеющемуся запасу мощности они не были склонны к нагреванию. И то хорошо.

Ссылка на комментарий
Поделиться на другие сайты

  froid сказал:
Правда, чтобы установить такой, нужно квадратное окошко в шасси пробивать.

пару лет назад попались именно такие с кожухами на обмотку, но сечение маловато, 8 квадратов, и толшина пластины 0,5 мм, в шасси нужно вырезать не просто квадратное а и с радиусом в углах, но с нынешним развитием металлообработки лазером это не проблема,

Ссылка на комментарий
Поделиться на другие сайты

Пардон, не поняли друг друга - я о силовых речь вел, а там главное мощность. 50 ватт нли 4-5 ламп в родной схеме и будет самое то для домашнего ламповичка. А у тебя вообще другие, наверное были - что -то я не припомню этих радиусов (на 6ф3п ставил такой шесть лет назад), и железо 0.5 вроде тогда еще не применялось, а приемник в котором это можно посмотреть сейчас стоит в качестве подставки для батареи КБГ-МН весом около сорока кг. Не хочется все это снимать и переворачивать.

Ссылка на комментарий
Поделиться на другие сайты

А можно ли услышать конкретные цифры, то есть характеристики УМЗЧ собранного автором? Софта ведь достаточно существует... Хотя бы полосу частот и КНИ узнать.

Ссылка на комментарий
Поделиться на другие сайты

  aerialj сказал:
А можно ли услышать конкретные цифры, то есть характеристики УМЗЧ собранного автором? Софта ведь достаточно существует... Хотя бы полосу частот и КНИ узнать.

Если под автором Вы имеете в виду меня, то когда я строил этот аппарат, КНИ меня не волновал - правильно выставил режимы ламп, а потом долго подбирал межкаскадные конденсаторы по качеству звучания под акустику и комнату. Звук радует седьмой год, а что там с полосой частот происходит - не имею понятия. Да и какая там может быть полоса, если изначально была поставлена конкретная задача - построение околокомпьютерного усилителя под интегрированную звуковую карту для прослушивания интеренет-радио, МР3 и озвучивания игр. В аппарате даже входных разъемов нет - с одной стороны мини-джек, а с другой конец кабеля разведен прямо на контакты переменных резисторов, которые можно было вообще не ставить - необходимости регулировать громкость в усилителе ни разу не возникала. Качество звука у пользователей нареканий не вызывает, а гости, у которых, как у всех нормальных людей дома стоят активные АС, сразу чувствуют разницу и спрашивают, что за аппаратура работает в качестве усилителя звука.

Ссылка на комментарий
Поделиться на другие сайты

to froid

Слово "автор", наверное, не совсем удачное, так как из писавших здесь усилитель собрали человека 3 минимум, поэтому, может, если вам не трудно(всем собравшим), попробуете снять характеристики усилителя :smile:?

Звуковые карты:

любая современная встроенная карта без проблем воспроизводит сигнал в диапазоне от 20Гц до 16-20кГц на уровне 3дБ, как два пальца об асфальт :smile:. Единственная проблема - искажения из-за 16-битного звука.Поэтому сигнал на выходе можно получить не такой уж и плохой.Тот, кто подключал нормальные качественные наушники к компу, со мной согласиться.

Кстати, mp-3 плееры "покрывают" полосу до 20-25кГц с неравномерностью в 1,5дБ (макс) тоже без проблем, а качество звука у них намного выше плинтуса :smile:. Хорошие наушники с большим входным сопротивлением тому доказательство (подсоедините и послушайте)



А спрашиваю я о характеристиках потому, что, как написал один человек на каком-то форуме, транс ТВЗ-1-9 позволяет получить полосу не выше 12-15кГц, а то и меньше и не ниже сотен Гц :smile: , если не ошибаюсь, всё сильно зависит от качества конкретного экземпляра, а качество у них может ооочеть сильно изменяться от одного к другому. Именно поэтому интересуют полученные характеристики после проварки, проклейки, да и после домотки ТВЗ-1-9. Ведь в этом УМЗЧ этот элемент являеться больным местом, так сказать, если не ошибаюсь

Ссылка на комментарий
Поделиться на другие сайты

  Цитата
транс ТВЗ-1-9 позволяет получить полосу не выше 12-15кГц, а то и меньше и не ниже сотен Гц wacko.gif , если не ошибаюсь

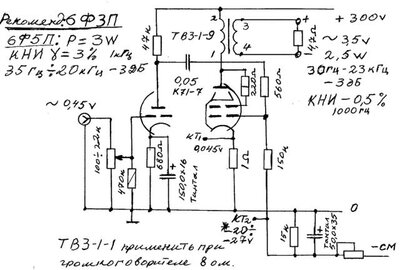

Вот самый первый авторский (Манакова) вариант схемы. На ней рукой автора написана полоса воспроизводимых частот

35Гц - 20 кГц с лампой 6Ф5П и 30Гц - 23 кГц с лампой 6Ф3П Это по уровню -3 дБ. Трансформатор ТВЗ-1-9 не так уж и плох, как многие про него пишут.


Ссылка на комментарий
Поделиться на другие сайты

Подбираюсь к 6Ф3П + перебранные выходники от двухтактов на 6П14П. Тоже должны быть неплохие результаты.

Ссылка на комментарий
Поделиться на другие сайты
