Ламповый усилитель начального уровня на 6Ф3П, 6Ф5П

[Гость avgur]

вот такой вкусный режимчик (драйвер для SE):

Паралелим баллон,

напряжение анодного питания 400-480v,

в анодах 33-39кОм,

в катоде 390 ом (сеточное смещение при этом около 3v, кстати 390 ом можно заменить стабилитроном КС433А "подпитанным" через резистор),

на анодах при этом будет около 180v, при токе около 6-8mA.

СПАСИБО! l0ki

[viones]

Есть трансформатор в котором 6.3 вольта 3 ампера,можно ли запитать накалы паралельно?

[Гость mosfet]

Так вполне можно сделать, если нет кенотрона, ну ещё вопросы будут если стоит SRPP в раскачке. Во времена Страны Советов нити накала ламп всегда включали параллельно и это нормально, лампы под последовательное включение нитей накала выпускались разве что в Европе и там был накал типа 100мА или 300мА.

[Гость froid]

То mosfet

ну ещё вопросы будут если стоит SRPP в раскачке

Ну никак не пойму, какое отношение имеет напряжение накала лампы к схемному решению каскада, в котором она работает?

Если у ламп напряжение накала 6,3в, то оно таким и должно быть, ставь ты их хоть последовательно, хоть параллельно, хоть в SRPP, особенно если для всего этого задействовать половинки одной лампы с двумя накальными выводами.

Тут никаких вопросов быть не может.

То viones

Есть трансформатор в котором 6.3 вольта 3 ампера,можно ли запитать накалы паралельно?

Пример - ток накала лампы 6н23п составляет 300мА. Возьмем запас по току 10%. Путем несложных математических вычислений приходим к выводу, что используя такой трансформатор имеем возможность запитать девять упоминавшихся ламп (если, конечно, будет такая необходимость :smile: ).

При параллельном включении общий ток равен сумме токов в ветвях цепи. Берете паспортные токи накалов ламп, которые хотите задействовать, складывайте и сравнивайте с данными трансформатора. Проще не бывает. А запитывать накалы нужно параллельно и никак иначе.

[Гость froid]

Так вполне можно сделать, если нет кенотрона, ну ещё вопросы будут если стоит SRPP в раскачке. Во времена Страны Советов нити накала ламп всегда включали параллельно и это нормально, лампы под последовательное включение нитей накала выпускались разве что в Европе и там был накал типа 100мА или 300мА.

Наконец-то я понял, что ты имел в виду, когда написал:" вопросы будут если стоит SRPP в раскачке"

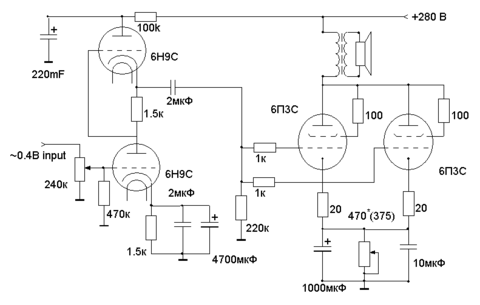

На этом рисунке, действительно, кажется, что накалов два, но фактически это одна спираль - одна ее половинка греет один триод, а вторая - второй. Однако выводов у нее два - седьмая и восьмая ножки (начало и конец общей для обеих половинок лампы спирали или, если угодно, две спирали соединены внутри лампы последователно). Накал у верхней половины можно было и не рисовать - и так все понятно, поскольку без вариантов.

[Гость mosfet]

Я всего-то привёл пример последовательного включение нитей накала там и где оно было.

В приведённой схеме хватит запитать накал 6Н9С от отдельной обмотки и на среднюю точку этой обмотки подать 70В постоянки чтобы исключить пробой катод-накал. Если нет отдельной обмотки на накал 6Н9С - начинаются вопросы с применимостью такого драйвера, вот и всё.

[Гость froid]

В августе исполнится ровно год с момента запуска моего усилителя по приведенной выше схеме. Силовой трансформатор - заводского исполнения от радиолы "Даугава". В блоке питания двухполупериодный выпрямитель на 5ц3с, накал - от одной общей обмотки на все четыре 6п3с и две 6н9с (обе в SRPP). Никаких средних точек накальной обмотки и никакой постоянки в накале нет. За год эксплуатации проблем с применением драйвера не возникало.

[Гость mosfet]

И такое быть может, напряжение катод-накал у 6Н9С не запредельное.

[Гость froid]

И такое быть может, напряжение катод-накал у 6Н9С не запредельное.

Я накал никогда не пускаю на "землю", можно считать, так что напряжение катод-накал уверенно стремится к нулю всегда. :smile:

[Гость lesha]

Сколька нужно будет силовых трансформаторов если делать например на 4-5 каналов на лампочке 6ф3П?

[Гость mosfet]

Хватит и одного, если проходит по токам обмоток.

Вопрос не очень корректный, может сформулируете получше?

--------------------------------

Для одной 6Ф3П надо по анодному питанию около 50мА 250В и 6,3В 0,85А по накалу.

[Гость lesha]

ну имел ввиду если делать усилитель для объемного звука на 4 канала... хватит ли мощности одного трансформатора ? Почитав форум видел что у некоторых греется транс...И какой трансформатор посоветуете?
