Ремонт усилителя Ту-50м

[Arcev]

... между панельками 43 вольта. ...

??????? :think:

[Chugunov]

??????? :think:

Кто его знает какое напряжение на обмотке без нагрузки и недаром конденсатор на напряжение 50 В.

Надеюсь, под нагрузкой опустится до 12,6 В.

Ведь СЕЙЧАС под нагрузкой вроде бы 4,2+4,2 В.

Изменено 10 Ноября, 2017 в 15:18 пользователем chugunov

[Kozak20013]

Ремонт ВСЕГДА НАЧИНАЕТСЯ с внешнего осмотра и устранения видимых неисправностей!

:angry: Не могу я писать и предусмотреть всё :angry:

Как и следовало ожидать - электролиты высохли.

Купить новые ИМПОРТНЫЕ конденсаторы, подчеркиваю, а не искать у себя непонятно что, чтобы не трахаться с этим еще полгода.

4 штуки 200 мкФ (или 220 мкФ) на 50 В (или 63 В),

1 штуку 5 мкФ или 10 мкФ на 25 В или на 35 В.

Напоминаю про обязательную покупку 0,1 мкФ.

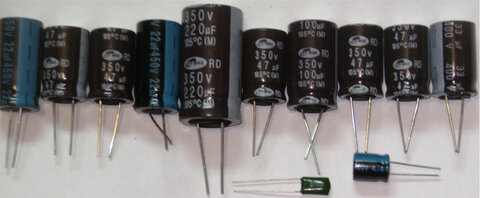

Сергей, есть у меня вот такие комплекты на несколько усилителей, по книжечке по списку, покупал года три четыре назад.



По поводу крепежа: Несколько лет назад, когда я отдал четыре таких усилителя в восстановление мастеру, и которые он мне, все, с успехом вернул, так вот тогда я хотел сохранить оригинальный вид этих усилителей с этими большими электролитами, и тогда я для одного комплекта сделал вот такой пробный вариант, как на фото.



Порезал я эти электролиты, получилось так что во внутрь, помещаются современные, и еще с большим запасом по вольтажу. Но сегодня я более прагматично смотрю на это дело, меня более интересует не столько внешний вид сколько надежность. И поэтому, я с большим бы удовольствием отказался бы от этой порнографии и сделал бы печатную плату тем более что именно на этом шасси конструкция позволяет это сделать с самыми минимальными доп. работами.



Всё я убегаю! До 16-00ч 12.11.2017г, если Бог не заберет меня раньше.

Изменено 10 Ноября, 2017 в 16:26 пользователем Kozak20013

[Chugunov]

есть у меня вот такие комплекты на несколько усилителей

Порезал я эти электролиты,

Ну на вашу ответственность.

Проблема в том, что корпуса К50-3 из люминия, а он не паяется. Затем пленка, которой обтянуты современные конденсаторы, на мой взгляд не очень надежно изолирует корпус. Там где напряжения по 300 В я бы не рискнул.

Кроме того, помню, что крепление гайкой к шасси не очень надежное, иногда контакт пропадал или искрил.

В общем. решайте по вашим возможностям.

А вот конденсаторы 0,1 мкФ БМТ менять обязательно.

И внимательно читать что я советовал, не люблю по 100 раз повторять.

Надо двигаться шаг за шагом, может медленно, но надёжно.



P.S. Забыл добавить. Надо купить термотрубку ∅ 2 мм, длина 1 метр.

Удобно изолировать ей длинные выводы деталей. Подстраховка.

Изменено 10 Ноября, 2017 в 18:33 пользователем chugunov

[Kozak20013]

Товарищи, в моей коммуналке затеяли ремонт, поэтому работы по усилителю пришлось отложить на дней несколько.

[Kozak20013]

Друзья, подскажите это нормальные ёмкости для моего варианта? Или есть лучше? Этих двух у меня не хватает.

_https://octatech.ru/index.php?route=product/product&product_id=79951

_https://www.chipdip.ru/product0/9000056046





И еще вопрос, можно ли вместо электролитов набрать МБГО-2 500в 10μF 20% Цена: 170.00 р. _http://oootrion.ru/index.php?route=product/product&path=200000_200119_200125&product_id=2019486 В кинапах используются именно МБГО.

Изменено 15 Ноября, 2017 в 19:28 пользователем Kozak20013

[Chugunov]

Друзья, подскажите это нормальные ёмкости для моего варианта? Или есть лучше? Этих двух у меня не хватает.

_https://octatech.ru/index.php?route=product/product&product_id=79951

_https://www.chipdip.ru/product0/9000056046

И еще вопрос, можно ли вместо электролитов набрать МБГО-2 500в 10μF 20% Цена: 170.00 р. _http://oootrion.ru/index.php?route=product/product&path=200000_200119_200125&product_id=2019486 В кинапах используются именно МБГО.

Откуда эти удифильские бредни? Кто засрал вам мозги?

Посмотрите его параметры - диапазон до 8 кГц.

Вам что, нужен хиенд или штатно работающий усилитель?

Надо идти последовательно, сделать то что надо сейчас - добить проблемы с накалом и лампой 3.

Опять вы делаете не то что надо, а всё пытаетесь забежать врерёд. Зачем?

Бегите, только без меня. Вижу, что Ваше Упрямство неизлечимо.

[Kozak20013]

Сергей, я иду полностью по Вашему плану, сегодня начал замену конденсаторов. Но у меня на сегодня нет емкосей, вместо МБМ, и вот этих двух остальные все есть, завтра собираюсь добрать емкости и поменять. Но не могу разобраться вот с вопросом, написано "пусковой", он подойдет или нет?

[aleks8845]

1510780114[/url]' post='159213']

он подойдет или нет?

Подойдет, конденсатор МКР, что лучше чем МБГО, Имхо...

Правда не редко в них (может быть под крышечкой), запаян на постоянку резистор в несколько сотен кОм, его желательно удалить.

Изменено 16 Ноября, 2017 в 03:51 пользователем aleks8845

[Kozak20013]

Долго я думал как крепить и наконец придумал, следующие будут сделаны грамотней. Прежние, оказывается для другого усилителя сюда ∅ е подошли.

Изменено 16 Ноября, 2017 в 14:19 пользователем Kozak20013

[aleks8845]

Чисто свое Имхо, а за чем все эти «мучения» , с « матрешкой», ладно бы сохранялся оригинальный корпус конденсаторов, а так....., если важно, что бы именно эти кондеры закрывали дырки в корпусе, то их можно было поставить без переделки, а новые разместить в подвале?

Изменено 16 Ноября, 2017 в 15:24 пользователем aleks8845

[Kozak20013]

... закрывали дырки в корпусе, то их можно было поставить без переделки, а новые разместить в подвале? ...

Мысль конечно интересная, но давайте ее дальше разовьем, дело в том что эти электролиты выполняют еще функцию ламелек для крепления деталей, и если бы старые емкости не привносили бы в электронику изменений, ну тогда, бы полный вперед!
