Классическая схема УМЗЧ (Power Amplifier) на "Датагорских" транзисторах

[Nevod]

... Что я делаю не так ? ...

А куда земля у осциллоскопа подключена?

А у искажометра и анализатора спектра земли совсем нет? Или они все где-то программно подразумеваются?

[Datagor]

ВЛАДИМИР (VOL2008), ОТВЕТЬ НА ЛИЧКУ ПЛИЗЗЗ

[real64]

Робя ,вы серьёзно? . Тогда уж давайте полный анализ. АФЧХ с общей оос и с разорванной !Меандр на выходе и в точке суммирования оос! Анализ узлов по постоянному току с учётом не выхода из ОБР !

Я думаю 0,5% на 20 кГц предел возможного .

Я уже писал, что

... подыскиваю себе ненавороченную схему усилителя для околокомпьютерных колонок на замену собранного на LM1875 ...

.

а шансы заработать лучше интегральной микросхемы, сделанной китайцами, у схемы есть.



А куда земля у осциллоскопа подключена?

А у искажометра и анализатора спектра земли совсем нет? Или они все где-то программно подразумеваются?



Показывает одинаково - с землёй и без.

[Гость vol2008]

ВЛАДИМИР (VOL2008), ОТВЕТЬ НА ЛИЧКУ ПЛИЗЗЗ



Ответил.

[Гость vol2008]

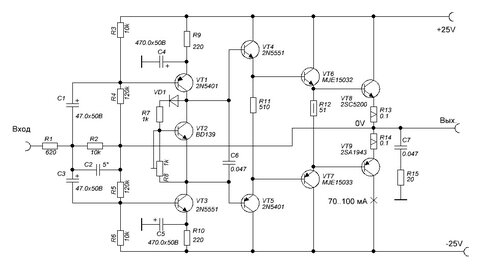

Предлагаю изменить подключение C4, C5. Это уменьшит уровень фона.

Изменено 30 Сентября, 2016 в 07:37 пользователем vol2008

[Гость vol2008]

C4, C5, в принципе, шунтируют не резисторы (R9, R10), а эмиттеры транзисторов VT1, VT3 по переменному току. Путь входного сигнала (относительно эмиттеров VT1, VT3 ) все равно замкнется на "землю" либо через силовые провода и емкости БП (в первом случае) либо сразу через С4, С5 во втором.



... При шунтировании на общий провод (землю) будет иметь значение точка (место на плате) ...

Корректность разводки важна в обоих случаях.



Рабочая точка (ток покоя) VT1, VT3 задается делителями R3,R4,R5,R6. При включении питания, в случае подключения С4, С5 к шинам питания, в момент их зарядки бросок тока через VT1, VT3 будет в несколько раз превышать рабочий, что из-за неидеальности ИОН на VT2 приведет к броску тока (покоя) через выходные транзисторы. В случае подключения C4, C5 "земле", наоборот, ток будет нарастать плавно.

Изменено 1 Октября, 2016 в 10:15 пользователем vol2008

[Гость Максим_В]

Не надо так делать.

Емкость конденсатора там надо не более100пф ставить .

На вход то эмиттерный повторитель включите симметричный хотя бы на КТ3102А/КТ3107А

[Гость vol2008]

... Конденсаторы шунтируют именно резисторы, тем самым "сажают" эмиттеры на "землю" по сигналу. ...

Да, извиняюсь, я оговорился. Конечно, параллельно включенный конденсатор резистору его шунтирует.



... но в оригинале нет даже теоретической возможности образования паразитной ОС через делитель из конденсаторов при несовершенстве разводки платы... ...



если представить, что провода и дорожки шин питания платы имеют конечное сопротивление, и при работе на нагрузку на них начнет падать напряжение, то паразитная связь вполне возможна. Выход - ставят блокировочные конденсаторы на плате. Но их опять приходится сажать на землю. и Тогда приходим к

... При шунтировании на общий провод (землю) будет иметь значение точка (место на плате) куда подключен конденсатор ...



Вообще, в таких случаях, стараются разделить сильноточные и слаботочные земли.



В принципе, наверно, я с Вами соглашусь, кроме того рабочее напряжение конденсаторов в первом случае меньше.

[Гость Максим_В]

Робя ну не то пишите. Усилитель и так не блешет линейности, а вы с самого нелинейного узла местную оос выключаете. Ну и входное сопротивление усилителя естественно уменьшается , а у вас на входе цепи какие набуханы.

[Гость vol2008]

Максим. Ничего там не набухано. Это всего лишь симметричный вариант классической "трехтранзисторной схемы". Основное отличие - симметричный УН напряжения. Местную ООС там отключили чтобы получить максимальное усиление первого каскада по переменному току, чтобы охватив весь усилитель параллельной ООС снизить нелинейнось выходного каскада... впрочем это как и у прототипа. Если убрать эти конденсаторы, то не удастся получить высокой линейности, что впрочем подтверждает и сама модель.

Изменено 1 Октября, 2016 в 12:54 пользователем vol2008

[Гость Максим_В]

Так это модель, она не полный аналог. Не забывайте это.

Изменено 1 Октября, 2016 в 13:27 пользователем Максим_В

[Гость vol2008]

По совету Максима добавил повторитель, теперь регулятор громкости можно подключить сразу на вход. Надобность в буфере отпадает. Параметры по симулятору еще лучше. Буду пробовать эту схему.

Изменено 2 Октября, 2016 в 22:19 пользователем vol2008
