Pashka

Ремонт в кухне общаги: щиток, проводка для плит

Рекомендованные сообщения

Здравствуйте!

Прошу у Вас помощи. Живу я в общежитии и решили мы тут затеять в кухне ремонт и не просто ремонт, а с заменой проводки и автоматов и установкой электрощитка.



В кухне проходит отдельный электрический стояк для электроплит с распредкоробкой.

После коробки стоят 4 древних автомата АП50Б на 25А (у нас 4 плиты).



В общем хочется к этому стояку подключить щиток для питания плит, розеток и освещения кухни.



Помогите, пожалуйста, собрать щиток - подобрать автоматы, УЗО, или что там еще нужно.

Заранее всем спасибо!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Batualo

1. Какова мощность плит?

2. Какая нагрузка будет включаться в розетки?

3. Есть ли в наличии заземление?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

В стояке наверняка три фазы + нейтраль + защитное заземление.

Мощность плит, судя по автоматам, в районе 5кВт.

Плиты "разбросаны" по фазам (оставить в оригинале).

Нагрузка на одну бытовую розетку порядка 10 - 12А.



Непосредственно в стояке установить трёхфазный автомат на 100А.post-25261-0-79427100-1467140725_thumb.jpg для общего отключения.

после него щиток такого типа post-25261-0-33710600-1467140789_thumb.jpgс DIN рейкой.

в щитке два варианта:

1) одно УЗО + шесть автоматов (четыре плиты по 25А. + розетки 25А. + свет 16А.)

2) пять дифференциальных автоматов 25А. (четыре плиты + розетки) + автомат 16А. на свет. (предпочтительнее, но дороже)

Для справки: дифференциальный автомат это автомат с УЗО.




Если розеток больше трёх, то разбить на группы (по 2 - 3) и соответственно добавить автоматы.



Провод для "220" трёхжильный (фаза+нейтраль+защитный) в двойной изоляции, лучше жёсткий (одна медная жила) сечением приблизительно = 1 мм/кв. на 10А..

post-25261-0-10138500-1467141925.jpg ВВГ нг (негорючий)

post-25261-0-23890700-1467141936.jpg ПУНП



Розетки с заземлением post-25261-0-00263500-1467142128.jpg



Выключатели лучше с "неонкой" post-25261-0-70731300-1467143379.jpg



Провода в кабельканалах post-25261-0-48498700-1467142235.jpg или стены штробить :smile: .



Может быть вариант, что плиты подключены на "380", тогда есть нюансы...



Продукция "IEK" неплохая, из бюджетной...



Чуть не забыл: в щитке нужно установить две шины post-25261-0-47431100-1467149822.jpgи на них развести нейтрали и защитные провода.



Следует иметь ввиду: применение УЗО (диф. авт.) может повлечь некоторые неудобства, вплоть до невозможности эксплуатации плит, если они старые и имеют утечку на корпус.

Советую для начала приобрести одно УЗО (диф.авт.) и "протестировать" плиты.

Изменено пользователем titpol
  • Поддерживаю, плюсую! 2

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Юрий, спасибо за ответ! Уточню, в стояке 3 фазы, ноль и заземление. Плиты подключены на 220. Планируется 4 плиты и 4 розетки. Плиты разные, сейчас покопался в интернете, на одну из них (Электра-1001М) нашел инструкцию, в ней указана мощность 8кВт. В розетки будут включаться чайники, микроволновки и т.д.

Можно ли 3х фазный автомат установить в щитке? Щиток будет располагаться примерно в 20см от распредкоробки стояка.

Тогда получается два варианта:

1. 3din автомат на 100А + 2din УЗО + 7х1din автоматы (итого 12din)

2. 3din автомат на 100А + 5х2din диффавтоматы на 25А + 2х1din автомат на 16А (итого 15din)

На какой ток брать УЗО? 30мА пойдет?

Изменено пользователем pashka

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Автомат в стояке (или просто выключатель) , если провода будут выходить наружу из шахты стояка , по правилам НУЖЕН !

Я написал "на 100А.", это с излишним запасом по одной фазе, т.к. используется он как простой выключатель.

Если щиток будет установлен практически в стояке, то этот автомат не нужен, достаточно диф. автоматов, а если вариант с УЗО, то автомат + УЗО в щитке.

УЗО на 30мА. - нормально.

Изменено пользователем titpol

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

УЗО на 30ма - подойдет. И учтите, что плиту на все 8Ква включать не рекомендуется крайне. Потому вам 25А поставили. И вообще - я бы уменьшил номинал входного автомата. Или его вам придут и уменьшат вместе со штрафом. Скажем на 50--64А. А вообще - сечение стояка хотелось бы знать... что там - Ал, медь, шина

Изменено пользователем andrew_spb

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Раскидывать плиты по фазам в одном помещении - крайне сомнительное решение. АП50Б автомат трехфазный, может для плит было выполнено трехфазное включение? Отсюда и номинал автомата 25А.

Изменено пользователем p.maltsev

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Да, Павел, посмотри внимательно как подключены плиты, скорее всего на три фазы...

Тогда нужно четыре трехфазных диф. автомата по 25А.+ розетки и свет и входной автомат на 100А.

Изменено пользователем titpol

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
в ней указана мощность 8кВт.
Это скорее всего напольная четырех комфорочная плита с духовкой. Если с завода она подключается к однофазной сети то розетка у нее специфическая. И она допускает ток до 32 Ампер. Соответственно автомат (диф.автомат или УЗО) должны быть на соответствующий ток. Как впрочем и питающий кабель. То есть одна розетка - одна плита. И свой аппарат защиты.


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

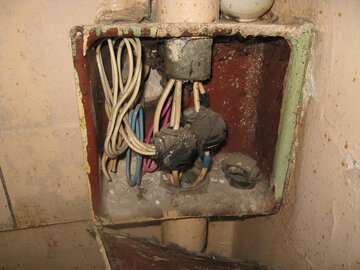

Сейчас открыл и посмотрел распредкоробку и автоматы. В стояке идут пять жил, две из них (видимо 2 фазы) идут мимо, а печи подключены только к одной. Алюминий или медь не посмотрел, не стал вскрывать "орехи".

С автоматами очень интересно. Через 2 автомата проходит только фаза, а 2 отключают все полностью, и фазу, и ноль, и заземление. Вот как-то так


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Проектировщики и электрик дядя Вася, сильно не напрягались...



Как предупредил Андрей в #6, все четыре плиты, с включенными конфорками это "хозяйство не потянет". Похоже алюминий, "квадратов" 10 - 12.



Ставь рядышком щиток и всё размещай в нём. Пять однофазных диф. автоматов по 25А. + автомат 3 - 6А. на свет, подключенный после "розеточного". Входной автомат не нужен. Шина одна, для разводки защитного провода.

Думаю, что защитный провод, скорее всего, где то объединён с нейтралью и железной трубой (всё "в куче"). Логично будет просверлить в стенке коробки отверстие, хорошо зачистить и на болте с гайкой и шайбой закрепить защитный провод, труба наверняка приварена к заземлённой конструкции в подвале (к настоящей "земле", а не к нейтрали с подстанции) , желательно проверить.

Подключение щитка к "орехам" производить с отключенным рубильником стояка !!!

Изменено пользователем titpol

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

проводка - ЖУТЬ! если выживете недалеко (до 50 м) от главного щита - может имеет смысл к себе кинуть нормальный кабель. И вообще - в любом случае стоит посмотреть где эти проволоки начинаются - а то там может стоит такое, что будет регулярно отваливаться после вашей модернизации. Да и вообще - стоило бы администрацию общаги привлечь к вашим усилиям. У них даже деньги на это есть - просто им шевелиться лень...

  • Поддерживаю, плюсую! 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
