Гость Миг 29

Фазоинверторный каскад для мостового соединения двух усилителей

Рекомендованные сообщения

Гость Миг 29

Нашел схему фазоинверторного каскада на двух транзисторах, но она древняя.

Проблема в том что один транзистор из схемы еще германиевый мп-40,хочу его заменить кремниевым ну скажем кт 3107.

Как при этом изменятся номиналы резисторов в схеме?

Спасибо!


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... Нашел схему фазоинверторного каскада на двух транзисторах, но она древняя. ...

Какая то "подозрительная" схема :biggrin: , 390Ом. на входе - ?, потом "типа с общей базой" - ? Скорее всего "советская версия", "срисованной" из рубрики "за рубежом" старых журналов "Радио", или "выдернута из контекста".

Лучше, что нибудь пологичнее и посовременнее найти...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Вышеприведенная схема предназначена для угольного микрофона и взята она из журнала "Radio fernsehen eleckfronik" (ГДР), 1974, N 13.

Краткое описание ее _https://www.radiomaster.net/load/15-12/

Лучше ее не использовать.



Советую обратить внимание на другие, более подходящие схемы на кремниевых транзисторах

_https://cxem.net/sound/tembrs/tembr5.php

_https://electroscheme.org/854-fazoinvertor-dlya-mostovogo-usilitelya.html



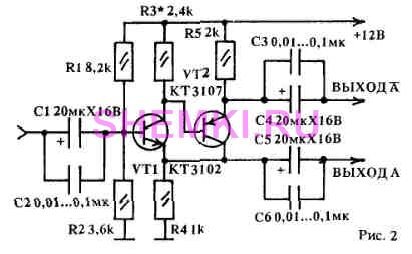

Для получения большей мощности в УМЗЧ часто используется мостовой режим. Если имеется стереоусилитель, то можно увеличить его выходную мощность почти в два раза с помощью схемы, приведенной на рис.1.




Она представляет собой каскад с разделенной нагрузкой. На коллекторе VT1 сигнал инвертируется, а на эмиттере — нет. Подключив к предлагаемой схеме входы обоих каналов стереофонического усилителя (рис.2),


на их выходах получим противофазные сигналы. Это позволяет подсоединить громкоговоритель ВА1 к выходам ка- налов. Установив перед фазоинвертором фильтр низких частот (ФНЧ), получим сабвуфер, который можно использовать совместно с маломощными стереосистемами, плохо воспроизводящими низкие частоты.

И.Сагидов, с. Щара, Дагестан.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Миг 29

Спасибо всем за советы, радует что коллеги по хобби отзываются.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Возьмите какую-нибудь TDA 155х На выходе будут парафазные сигналы...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Миг 29

Возьмите какую-нибудь TDA 155х На выходе будут парафазные сигналы...

Спасибо за совет!




Так наверное и мощные микросхемы можно включить...



Может лучше такую схемку от Линкора

Да,пожалуй это один из лучших вариантов.Благодарю!



Какая то "подозрительная" схема :smile: , 390Ом. на входе - ?, потом "типа с общей базой" - ? Скорее всего "советская версия", "срисованной" из рубрики "за рубежом" старых журналов "Радио", или "выдернута из контекста".

Лучше, что нибудь пологичнее и посовременнее найти...

Да,вы правы из старого журнала Радио.Спасибо за мнение,прислушаюсь.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Миг 29

Уважаемые форумчане!

Подскажите пожалуйста,какую схему фазоинвертора предпочесть для мостового транзисторного усилителя.



Рис.5 На полевом транзисторе




Рис.2 На биполярных транзисторах разной проводимости




Рис.3 На основе диф.каскада




Рис.4 На трех транзисторах




Может кто свою схему предложит проверенную и качественную...

Хочется симметрии и минимума искажений.

Спасибо заранее всем кто откликнется!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

На полевом, конечно лучше. Но можно и на биполярном.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... Подскажите пожалуйста,какую схему фазоинвертора...

Старт темы 28 Январь 2016 г. Сергей, вы всё ещё выискиваете предпочтительные предпочтения с чужих слов? Нифига себе!

Я думал, вы уж пять разных схем перепробовали и хотите нам рассказать о приобретённом опыте. :music:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Миг 29

На полевом, конечно лучше. Но можно и на биполярном.

Я это понимаю,а какая из схем на биполярных транзисторах лучше (в теории).

Поделиться сообщением
