Vlad41 Опубликовано 18 Декабря, 2015 в 04:00 Автор Жалоба Поделиться Опубликовано 18 Декабря, 2015 в 04:00 А вообще, самая распространённая схема. Вдруг когда-нибудь пригодится ещё. Данная схема - почти идеальный вариант для конструкций, в которых не предъявляется особых требований к стабильности питающего напряжения. В отличие от распространенных микросхемных стабилизаторов (простейшие КРЕН-ки и их зарубежные братья) эта схема, в случае появления неисправности в питаемой конструкции защищает и себя, и другие части конструкции даже при незначительных превышениях потребляемого тока. Что предотвращает цепную реакцию по выходу из строя других элементов конструкции. "Ах, у нас тут вылетел мелкий транзистор?! А я отключу всё к такой-то матери и подожду, когда хозяин поменяет жмура". :biggrin: При этом, сам СН не содержит дефицита и не требует проволочных низкоомных балластных резисторов, которые еще надо подбирать (та еще маета). Но этот СН тоже не для ленивых и требует наладки, выходные параметры зависят от многих факторов. В частности, они "плывут" по мере разогрева транзисторов стабилизатора, это следует учитывать. Так же свое влияние оказывает то, насколько "проседает" напряжение на вторичной обмотке трансформатора по мере роста тока в нагрузке. Вот здесь (схема из журнала "Радио" за 1980 год, № 8) вариант СН в развитие той же схемы. Борис, я Ваш должник. Вы помогли мне вспомнить очень важный момент насчет питания конструкций. Ссылка на комментарий Поделиться на другие сайты Поделиться
Vlad41 Опубликовано 18 Декабря, 2015 в 04:11 Автор Жалоба Поделиться Опубликовано 18 Декабря, 2015 в 04:11 Недавно попадалось несколько иное начертание той же схемы, что я описал выше. Надо пошукать... Нашел... 20151218050029484.pdf Ссылка на комментарий Поделиться на другие сайты Поделиться
Vlad41 Опубликовано 18 Декабря, 2015 в 05:51 Автор Жалоба Поделиться Опубликовано 18 Декабря, 2015 в 05:51 Обратимся к "библии"... Нашел я статьи, с которых для меня когда-то начинались СН с защитой от перегрузок по току. Для лучшего понимания. Ссылка на комментарий Поделиться на другие сайты Поделиться

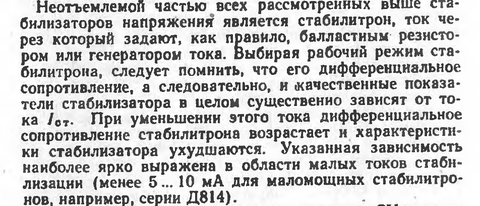

Vlad41 Опубликовано 18 Декабря, 2015 в 06:27 Автор Жалоба Поделиться Опубликовано 18 Декабря, 2015 в 06:27 (изменено) О выборе тока через стабилитрон. Для лучшего понимания... Изменено 18 Декабря, 2015 в 07:00 пользователем Vlad41 Ссылка на комментарий Поделиться на другие сайты Поделиться
OrcAD Опубликовано 18 Декабря, 2015 в 08:35 Жалоба Поделиться Опубликовано 18 Декабря, 2015 в 08:35 Разных схем много. Спрашивалось о "простых маломощных стабилизаторов напряжения с защитой от КЗ и (главное!) ограничением потребляемого нагрузками тока." Не говорилось о триггерной защите, стартовом режиме, падающей характеристике. В итоге, решена задача или нет? Если да - можно закрывать тему. Но можно и поговорить. :biggrin: Ссылка на комментарий Поделиться на другие сайты Поделиться
Vlad41 Опубликовано 18 Декабря, 2015 в 13:28 Автор Жалоба Поделиться Опубликовано 18 Декабря, 2015 в 13:28 (изменено) Конечно, задача давно решена, в т.ч. и с Вашей помощью, за что огромное спасибо! Но так уж получилось, что дело коснулось еще СН с триггерной защитой и народ продолжил писать - я и на эту тему тоже поддержал. Кому-то пригодится. Разве нет? Изменено 18 Декабря, 2015 в 14:04 пользователем Vlad41 Ссылка на комментарий Поделиться на другие сайты Поделиться
Yamazaki Опубликовано 18 Декабря, 2015 в 19:28 Жалоба Поделиться Опубликовано 18 Декабря, 2015 в 19:28 Триггерная защита очень удобно реализуется крошечным тиристором типа MCR100 или BT169 или подобным. Как только падение напряжения на резисторе превышает пороговую величину, он открывается и больше не закрывается, пока его не обесточишь. Тыц, и всё. Только не понятно, зачем это надо, если схема и так активно ограничивает ток. Ссылка на комментарий Поделиться на другие сайты Поделиться
Vlad41 Опубликовано 19 Декабря, 2015 в 03:42 Автор Жалоба Поделиться Опубликовано 19 Декабря, 2015 в 03:42 (изменено) Маломощные СН с ограничением тока в нагрузке (да и другие тоже) удобно проверять и налаживать с помощью не сложного устройства. Собирается быстро и буквально из "старья". Можно проверять блоки питания с Uвых до 30 вольт при токах до 1 ...1,5 А. Ну и на этом всё. С наступающим!!! Изменено 6 Января, 2016 в 17:34 пользователем Datagor 1 Ссылка на комментарий Поделиться на другие сайты Поделиться
Georg61 Опубликовано 19 Декабря, 2015 в 05:02 Жалоба Поделиться Опубликовано 19 Декабря, 2015 в 05:02 На скорую руку и самое простое это L200c, информации в инете много. Ссылка на комментарий Поделиться на другие сайты Поделиться
Vlad41 Опубликовано 19 Декабря, 2015 в 07:05 Автор Жалоба Поделиться Опубликовано 19 Декабря, 2015 в 07:05 (изменено) Лучшее - враг хорошего. L200c - лучший вариант. Когда он есть. П217 с радиатором и проволочным резюком просто валялись. Взял и спаял. Получилось дешево, быстро и удобно. Вполне удовлетворяет. Можно аналогично сделать на базе КТ816 или еще чего-нибудь, что есть под рукой. Зачем тратиться на дорогой порошок, когда есть "Дося"? :biggrin: Изменено 19 Декабря, 2015 в 07:54 пользователем Vlad41 1 Ссылка на комментарий Поделиться на другие сайты Поделиться
Vlad41 Опубликовано 2 Января, 2016 в 19:33 Автор Жалоба Поделиться Опубликовано 2 Января, 2016 в 19:33 (изменено) Наверное уже можно отредактировать название темы, внеся туда слово [РЕШЕНО!] Останавливает одна написанная ранее фраза "Схем много..." и приписка возле заголовка темы "Популярная тема". Проблема защиты устройств по питанию и самих блоков питания от перегрузок по току - тема стародавняя, но все еще актуальная. Вот, к примеру, мне всегда не нравилось применение низкоомных проволочных резисторов в блоках питания, если не требуется измерение тока, потребляемого нагрузкой. По этому, я с бОльшим интересом рассматриваю схемы, где таких резюков нет. Или, скажем, в радиолюбительской практике не всегда есть возможность (или желание) приобретать специализированные микросхемы. Мне вот чаще проще спаять и отладить устройство на том, что есть в наличии, чем тащиться через пол-города в магазин, если в итоге получается необходимый результат (принцип разумной достаточности). Так что, если нет возражений, темку еще немного "подержу" и буду признателен, если кто-то предложит другие варианты опробированных схем стабилизированных блоков питания с ограничением тока нагрузки или с защитой от перегрузки по току (именно защита, при которой схема полностью выключается) на разной элементной базе. Изменено 3 Января, 2016 в 02:25 пользователем Vlad41 Ссылка на комментарий Поделиться на другие сайты Поделиться
Yamazaki Опубликовано 2 Января, 2016 в 20:24 Жалоба Поделиться Опубликовано 2 Января, 2016 в 20:24 (изменено) Вот, к примеру, мне всегда не нравилось применение низкоомных проволочных резисторов в блоках питания, если не требуется измерение тока, потребляемого нагрузкой. По этому, я с бОльшим интересом рассматриваю схемы, где таких резюков нет. Или используйте шунт с очень низким сопротивлением, или измеритель на датчике холла. В первом случае падение напряжения на шунте надо будет усилить операционником, во втором случае нужно использовать специальные измерительные датчики Холла, т.к. обычные из кулера не дадут точности, повторяемости и должной помехозащищенности. пример _https://www.rlocman.ru/shem/schematics.html?di=113339 Мне нравится такой вариант: есть микросхема INA250 у которой внутри есть и токовый шунт, и усилитель для него. Очень легко интегрировать её в любую схему источника питания, ток до 15 ампер измеряет. Изменено 2 Января, 2016 в 20:46 пользователем yamazaki Ссылка на комментарий Поделиться на другие сайты Поделиться
