[РЕШЕНО!] Ищу схему маломощного стабилизатора напряжения с ограничением тока нагрузки


Рекомендованные сообщения

Q: Алексей, а качестве маломощных Q2 и Q5 сработают КТ315/КТ361?

A: По напряжению, току и мощности они подходят как и практически любые другие.

  • Поддерживаю, плюсую! 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Ответы 48
  • Created
  • Последний ответ

Top Posters In This Topic

Top Posters In This Topic

Popular Posts

Вот файл. Книжка интересная, хотя и частично устарела :biggrin: V_pomosh_radiokruzhku_izd2_1987.djvu

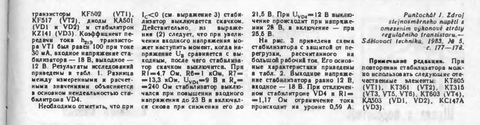

Журнал: Радио № 4 1981г. раздел ЗА РУБЕЖОМ "регулятор напряжения с ограничителем тока" (указаны аналоги отечественных транзисторов), собирал когда то на транзисторах подходящих "по смыслу", схема рабо

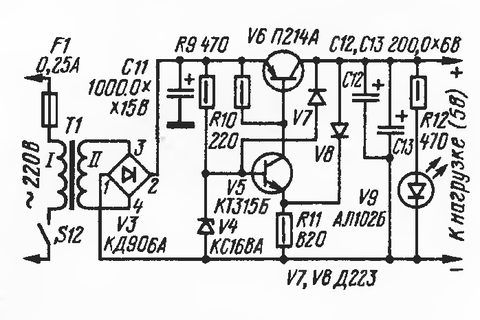

Лучше поздно, чем никогда. Это из книги "В помощь радиокружку". А вообще, самая распространённая схема. Вдруг когда-нибудь пригодится ещё.

Posted Images

Левая схемка попроще. На какой ток нагрузки она рассчитана? Транзисторы в ней типа КТ814/815? Или ближе КТ502/503?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Стабилизатор напряжения с ограничением тока - типипичный режим для зарядного устройства. Таким образом, смотрите схемы зарядников. Остается только подкрутить напряжение и ток ограничения под ваши нужды.

https://datagor.ru/pr...mulyatorov.html например такая.



или такая


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Простая схема и результат моделирования представлены на рис. "Stab-2a-cir.png" и "Stab-2a-sim.png" соответственно.


Из рисунков видно что выходное сопротивление этой схемы равно 4 ома (0.4В/0.1мА).




Напряжения и рассеиваемая мощность даны на рис. "Stab-2b-cir.png" при токе нагрузки 90 мА.

Мощность рассеиваемая на транзисторе равна 1.7 Вт, т.е. 502/503 не подходят.



Схема с более низким выходным сопротивлением и результат моделирования представлены на рис. "Stab-3a-cir.png" и "Stab-3a-sim.png" соответственно.


Из рисунков видно что выходное сопротивление этой схемы равно 0.33 ома (0.033В/0.1мА).




Напряжения и рассеиваемая мощность даны на рис. "Stab-3b-cir.png".

Мощность рассеиваемая на регулирующем транзисторе также равна 1.7 Вт.



В последней схеме диоды Д1, Д2 можно заменить светодиодом (индикация перегрузки) с перерасчетом R2.

Диоды Д4, Д5 можно заменить одним стабилитроном или TL431 с двумя резисторами (возможность подстройки выходного напряжения ).

  • Поддерживаю, плюсую! 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... Журнал: Радио № 4 1981г. раздел ЗА РУБЕЖОМ "регулятор напряжения с ограничителем тока" (указаны аналоги отечественных транзисторов), собирал когда то на транзисторах подходящих "по смыслу", схема работала вполне нормально. ...

Собирал в своё время, работало ...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Спасибо всем за советы!

Плату подготовил, осталось смонтировать и отладить.

Что получится в итоге - расскажу здесь позже.

Удачи!!!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... Что получится в итоге - расскажу здесь позже. ...
А вот ето всенепременно! :biggrin:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

А вот ето всенепременно! :wink:

Ага... к сожалению, сейчас на работе конец света года и со временем полный швах. Плату делал ночью :biggrin: Моя работа не связана с электроникой, являющейся хобби, к которому я решил вернуться совсем недавно. :wink:

Пока собирал советы (см.выше), проанализировал данные по одной из обмоток (Uвх переменное = 8,4/7,5 В; требуемое Uвых= +5 В; Мах ток нагрузки = 250 мА). Засомневался, хватит ли перепада напряжения для нормальной работы 5-вольтового СН и решил перестраховаться. Подключил к этой обмотке ту же нагрузку, но через выпрямительный мост КЦ405 с конденсатором фильтра 1000 μF. Увы, получил лишь около 7 В выпрямленного U.

В итоге для Uвых= 5 вольт решил использовать другую обмотку (Uвх переменное = 12/11,3 В; требуемое Uвых= +9 В +5 В; Мах ток нагрузки = 200 мА 250 мА). Стабилизатор на основе LМ317. Почитал, что советуют люди выше, что пишет журнал "Радио" (о, библия!!!) и сделал то, что нужно. Уже проверил - всё хорошо, но нужно уточнить балластное сопротивление. На плате сразу предусмотрел место для включения в параллель второго резистора на случай более точной подгонки.

Для источника 2х12 В намереваюсь использовать схемку с транзисторами, предложенную выше Алексеем (OrcAD). Плата сделана соответствующе, но еще не проверял эту часть блока. По "теоретическим" прикидкам схемка должна работать.

Для 9-вольтового СН придется дополнительно задействовать еще один маленький транс. Эту часть еще не делал, но СН также предполагается на LМ317.

Отдельная "песня" насчет высвободившейся 7-вольтовой обмотки. Не пропадать же добру. :wink:

Вспомнил, что когда-то давно-о-о-о-о-о (я ведь мамонт, оттаявший из 80х...90-х годов прошлого века) макетировал и забраковал простенькую схемку СН с ограничением тока нагрузки. Это был единственный мой опыт по схемам с ограничением тока в нагрузке, о котором я давно забыл. Забраковал я её тогда из-за весьма низкого коэффициента стабилизации, да и вообще схемка нужным образом толком не заработала (видимо "опыту" не хватало). Порылся в библии журнале "Радио" и нашел (см.прикрепленное изображение). Схема хороша тем, что не нужен низковольтный балластный резистор... это "раз"... при перегрузке по току входит в триггерный режим и запирает стабилизатор... это "два"... мощный транзистор применяется из серии П214 с малым падением напряжения... это "три". Вот под нее и сделал часть платы. Если "добью" её - будет дополнительный источник, заменяющий батарейку на 4,5 В. Если не получится, сделаю на том же месте обычный СН без защит, но с плавким предохранителем на выходе для тех же целей.

Полный отчет о данном блоке питания с большим количеством выходов думаю написать по его готовности, но уже не здесь, а в теме "Паяльник в шкафу", ибо вся эта хренотень красота предназначается для установки на рабочем столе. Точнее, в рабочем шкафу.

А пока - всем спасибо и с наступающим Новым Годом!


Изменено пользователем Vlad41

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

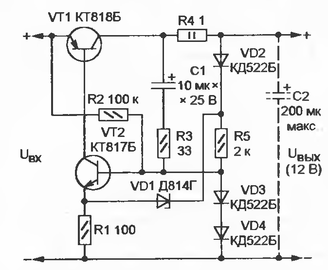

P.S. Когда-нибудь, на пенсии, сидя в мягком кресле и попивая чаёк из фарфоровой чашки, я смакетирую и испытаю вот такую схемку. Исключительно из любопытства. Ведь у старых транзисторных схем есть "живая душа". В отличие от современных "кирпичиков". :biggrin:



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Для +5 можно использовать выпрямитель с удвоением.

Можно, но... поздняк метаться уже. Плата-то сделана... наливай! :biggrin:

Да и слишком маломощный получится стабилизатор.

Изменено пользователем Vlad41
