ремонт Кливер 150АС-009, Кливер 75АС-001. Ремонт, доработка

[Dolboyacher]

Еще раз благодарю за схемки, Дмитрий. На выходных смогу попробовать реализовать, а там поглядим и послушаем :music:

[Dimonos]

Пожалуйста, главное чтобы пригодилось, помогло.

Успехов.

[Dolboyacher]

Спаял, измерил и прослушал просимулированные Дмитрием схемки последовательных фильтров. По измерениям выходит достаточно ровно, но все таки, что-то не так со звуком у последовательного фильтра именно 1го порядка. Очень большие зоны совместного излучения головок по полосам, есть области в которых излучают все 3 динамика, это не идет на пользу, а "уравнивающее" свойство такого фильтра скрывает этот недостаток за ровной АЧХ, в результате чего, звук вроде ясный, но какой-то не деликатный, крикливый, немного сваливается в "кашу" на "сложной" музыке. Спаял одну колонку 1го, а вторую вроде квазивторого порядка и сравнил, разница заметна сразу и не в пользу первого :unknown: Надо бы немного вырулить АЧХ квазивторого, пока этот вариант в моем случае более предпочтителен, звук получается очень приятный. Буду дальше ковырять.

[Dimonos]

вроде квазивторого

А схемку мона?

[Dolboyacher]

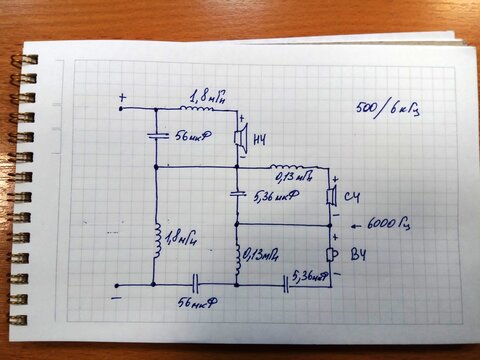

Доброго вечера! Схемка вот такая, правда какой порядок так и не понял, очень мало про последовательные фильтры информации.

[Dimonos]

Не квазивторой это. Просто второй.

[Dolboyacher]

Не квазивторой это. Просто второй.

По кол-ву элементов и крутизне спада на частоте раздела похоже что так.

Изменено 15 Октября, 2017 в 18:14 пользователем Dolboyacher

[Dolboyacher]

Доброго дня. Есть маленький глупый вопрос по измерению АЧХ. Известно, что 1 ватту на нагрузке 8Ом соответствует напряжение 2.83В, а как выставить этот самый уровень, на какой частоте (может 1 кГц) или может розовом шуме, на эквиваленте нагрузки или непосредственно на клеммах АС?

[Dolboyacher]

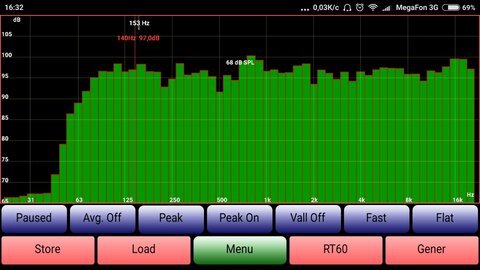

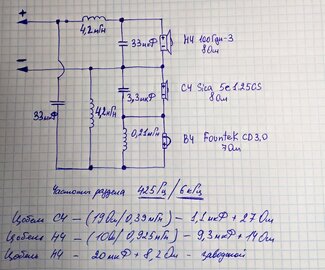

Пока остановился на такой схеме фильтра. Цепи Цобеля не ставил, т.к. не определился, на СЧ - точно не буду ставить (мутит, скрадывает детали) , а на НЧ еще послушаю придирчиво. Похоже по НЧ микрофон WM61a все таки имеет завал ниже 70Гц, т.к. 45-50Гц по давлению на слух не меньше.



..

[Dimonos]

Доброго дня. Есть маленький глупый вопрос по измерению АЧХ. Известно, что 1 ватту на нагрузке 8Ом соответствует напряжение 2.83В, а как выставить этот самый уровень, на какой частоте (может 1 кГц) или может розовом шуме, на эквиваленте нагрузки или непосредственно на клеммах АС?

Насколько нужен этот вопрос и что даст точный на него ответ? По моему ничего, т.к. точных повереных приборов у вас скорее всего нет.

Смотреть стандарты надо, которые вообщеторазные, и ГОСТ и DIN и еще чего то там...



Можете выставить на резисторе, на синусе, на 440 герцах, будет более менее точно. 440герц любой тестер должен адекватно померить.

Изменено 11 Ноября, 2017 в 20:49 пользователем dimonos

[Pover]

Одного понять не могу, зачем такая перекрестная химия с фильтрами? Дефицит проволоки что ли?)

[meshin]

Тогда объясните, если не трудно, почему такая "химия" не годится для применения? Судя по второй катушке большой индуктивности, о дифиците провода вообще не задумывались.
