Усилитель гитарный ламповый двухтактный на 6П6С, 6П3С. Часть II - 6П6С (или 6П1П - 6П14П?)

[Datagor]

:smile: отлично, спасибо!

[cbafrunze]

Разбираемся с передней и задней панелями,

начинает прорисовываться общий вид и часть монтажа,

(где ставить, переменные резисторы, тумблера и гнезда).

Изменено 24 Сентября, 2015 в 20:25 пользователем cbafrunze

[Гость kdtp]

Тут такое дело..., я бы пока не много повременил с окончательным дизайном лицевой панели. А, именно - возможно, что этот предварительный усилитель будет лучше звучать...., когда каскад усилителя мощности будет с ФИКСИРОВАННЫМ смещением и с регулируемой ОБРАТНОЙ СВЯЗЬЮ. В этом случае ручка "TONE", будет называться - "PRESENCE".

Короче, нужно экспериментировать..., подбирать звучание всего "комплекса" - гитара, усилитель, кабинет (колонка).

Да..., чуть не забыл - "магнитофонный ревербератор" раскурочили.., а напрасно. Сейчас имеет место быть модная "фишка" - использовать подобный "ревер" в гитарном тракте звучания! Только одно условие - головок воспроизведения должно быть не менее трёх штук. "Народ" ностальгирует по старому, "доброму" звучанию подобных ревербераторов - блюз и рок звучат "отпадно".

[Гость kdtp]

Изменение в схеме индикации. Добавлен "зелёный" светодиод - "CLEAN".

[cbafrunze]

Тут такое дело..., я бы пока не много повременил с окончательным дизайном лицевой панели.

Пока только, черновые наброски.

А, именно - возможно, что этот предварительный усилитель будет лучше звучать...., когда каскад усилителя мощности будет с ФИКСИРОВАННЫМ смещением и с регулируемой ОБРАТНОЙ СВЯЗЬЮ. В этом случае ручка "TONE", будет называться - "PRESENCE".

Да, я двумя руками " ЗА".

Короче, нужно экспериментировать..., подбирать звучание всего "комплекса" - гитара, усилитель, кабинет (колонка).

Кстати, у нас еще половинка лампы, свободна, можно что-нибудь добавить (вход, под "минусовку", или выход "линейный", или эффект какой-нибудь ...). На задней панели, места свободного много.

Да..., чуть не забыл - "магнитофонный ревербератор" раскурочили.., а напрасно.

Сейчас имеет место быть модная "фишка" - использовать подобный "ревер" в гитарном тракте звучания! Только одно условие - головок воспроизведения должно быть не менее трёх штук. "Народ" ностальгирует по старому, "доброму" звучанию подобных ревербераторов - блюз и рок звучат "отпадно".

Ума, хватило, целый, не "курочил". Головки воспроизводящие, аж четыре.

А, трансформатор, под выходник, нашел, такой же.



Изменение в схеме индикации. Добавлен "зелёный" светодиод - "CLEAN".

Изменения по ДУ, внесены.

[cbafrunze]

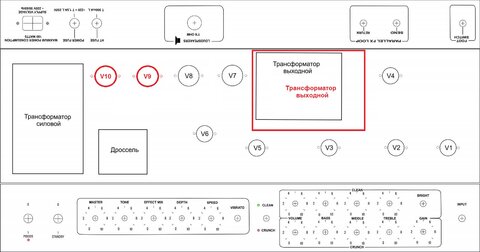

К шасси ( лампы, трансформаторы и дроссель) добавим переднюю и заднюю панели.

[Гость kdtp]

:cool: .... :cool:

[Гость kdtp]

Дядя Валера..., чегой-то Вы замерли. Может предложение не понравилось? А напрасно - Вы упорно "суёте" в этот проект трансформатор ТС-180-2. Следовательно, из такой "пушки" (силовой трансформатор - 180 Ватт) стрелять по ""воробьям" (всего две лампы 6П6С на выходе), занятие весьма расточительное! К тому же, Вы не давно хвастались, что вот-вот, в Вашем распоряжении будет, чуть ли не четыре трансформатора типа ТС-180. Во..., здорово! Из такого количества этих "монстров" можно подобрать, или собрать, один вполне приличный силовик, а "остатки" можно (НУЖНО) пустить на изготовление выходного трансформатора!

С такими трансформаторами (в этом проекте), Вам будут завидовать Боги (скорее всего - греческие)! Так что, дерзайте.... и обрящите....

Изменено 27 Сентября, 2015 в 11:55 пользователем kdtp

[cbafrunze]

Дядя Валера..., чегой-то Вы замерли.

Воскресенье, уезжали, к тёте жены.

Может предложение не понравилось?

Ваше предложение (Во мне идет борьба, 2 или 4 лампы на выходе, пока "весы" в равновесии).

С одной стороны, если бы ручек управления было четыре-пять, а размеры корпуса в два раза меньше, качать 12-14 ватт , нормально,

С другой, при таком количестве ручек управления и таких габаритах (на рисунке выше), качать 12-14 ватт!???

Вот и считаю, все за и против.

К тому же, Вы не давно хвастались, что вот-вот, в Вашем распоряжении будет, чуть ли не четыре трансформатора типа ТС-180. Из такого количества этих "монстров" можно подобрать, или собрать, один вполне приличный силовик,

Просто, для себя, хочу разобраться, с холостым ходом и расхождением

(в результатах замеров, блока питания), ТС-180.

а "остатки" можно (НУЖНО) пустить на изготовление выходного трансформатора!

На "выходник" (при варианте 4), есть другое "железо".

Изменено 27 Сентября, 2015 в 19:54 пользователем cbafrunze

[Гость kdtp]

Ну..., думайте, думайте. Хозяин - барин.

[cbafrunze]

Ну..., думайте, думайте. Хозяин - барин.

При "квартете" , что будем иметь, на выходе, ватт 25?

[Гость kdtp]

Да.
