Примерно такая картина вырисовывается =)

Первичная 4 секции как на картинки соединение, как и ранее планировалось.



Вторичную вот так думаю…

2 секции проводом 0,9 соединяются параллельно – это 4 Ом обмотка

2 секции проводом 1,25 соединяются последовательно и последовательно с теми 2мя параллельными – обмотка для 8 Ом.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость ogmetr

А почему никто не подскажет уважаемому unax что при таком способе намотке, секции первичной обмотки в половинках мотаются в разном направлении.

Для полного ГУД рекомендую так.


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость unax

Спасибо уважаемый ogmetr :smile: учту)

А в глубине своих догадок я подумал о направлениях обмоток в сециях :smile:

Теперь уже все решено) можно начинать.. думаю, что эта тема поможет не только мне.

Ну а я напешу еще тут по результатам работы.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость ogmetr

И еще.

Для упрощения намотки и уменьшения соединений, вторичную обмотку можно не разбивать, а мотать на всю ширину каркаса. Для этого в средней щечке делается вертикальный пропил для перехода провода. Вот так.


Обрати внимание на соединение первичных обмоток (начало, конец) при разнонаправленной намотке (отличается от обычной).

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость unax

Товарищи! У меня возникла проблема…



Намотку начал, мотаю первую (из четырех) секцию первичной обмотки. По толщине все пока по плану идет, есть тенденция, что задуманное влезет на каркас :smile: Пропил в перегородке тоже сделал, чтоб вторичную обмотку не дробить на куски слишком много.

Проблема: совсем на немношко промазал с перегородкой :smile: - не ровно по середине. С одной стороны в слой будет входить на 2 витка больше примерно.

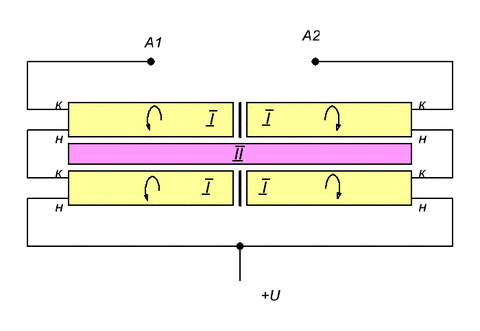

Теперь если соединять обмотки как предложил уважаемый ogmetr то обмотки будут отличаться по количеству витков. Решение тоже есть! Соединить обмотки «крест накрест» если смотреть на каркас (рисунок прилагается)

Таким образом, вопрос в том в какую сторону направлять намотку в каждой из четырех секций??

Как лучше сделать.. ммм



Помогите советом уж в который раз :smile:


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость вкн

Это очевидно.

Тёмно-зелёные - в одну сторону, светлые - в противоположную.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость ogmetr

А что мешает не домотать 2 витка, уменьшение обмотки на 4 витка это мизер.

Крест накрест не очень красивая коммутация (провода через катушку прыгают) да и запутаться вариантов больше.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость unax
А что мешает не домотать 2 витка, уменьшение обмотки на 4 витка это мизер.

Крест накрест не очень красивая коммутация (провода через катушку прыгают) да и запутаться вариантов больше.

спасибо...

Как вариант... попробую :smile:

руками мотаю медленовато получается, но толщина секции радует пока! Что там получится в итоге - поведую)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость unax
А почему никто не подскажет уважаемому unax что при таком способе намотке, секции первичной обмотки в половинках мотаются в разном направлении.

Для полного ГУД рекомендую так.




Все было сказано мне уже.. и я всетаки ошибся :smile: Но не совсем безнадежно.. вот что значит - мотал только трансформаторы для питания всякой и не разу нормальный выходной :smile:



Что-то с направлением намоток напутал



Вот рисунок.. в нем фотография уже намотанной одной секции. 11 слоев как планировали. толщина у нее 4 мм с изоляцией =) это нормально... даже хорошо.



Справа на рисунке - направление намотки по виткам (наверху), по привычке начал мотать от края, а надобыло от середины же! И еще на рисунке направление намотки по слоям (снизу) Не хитрил я тут - не делал чтоб меняли направление намотки слои обмотки.



Вот сейчас надо мотать в соседнюю секцию, а я теперь не знаю как лучше начать мотать :smile:

Думаю ошибка не фатальная, но появились вопросы.. ответы тоже есть, но всетаки хочется у более опытных людей поинтересоваться :smile:

Вопросы такие вобщемто:

1) От куда ее начать мотать

2) В какую сторону

3) Остальные тогда как

4) и как их потом соеденить


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Небольшой ОФФ: Нашел у себя вот такой файлик. Это выходной трансформатор тов. Ерасова. Может кому пригодится



______________TP60_862R.zip

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость avgur
Небольшой ОФФ: Нашел у себя вот такой файлик. Это выходной трансформатор тов. Ерасова. Может кому пригодится



______________TP60_862R.zip

Трансформатор выходной ТП60-862Р предназначен для использования в гитарных ламповых усилителях c двухтактным выходным каскадом на лампах 6П3С-Е, 6L6 или аналогах (по одной лампе в каждом плече) при сопротивлении нагрузки 8 Ом и напряжении питания порядка 360…420V. Трансформатор разработан для комбо-усилителей GTA-40R.

Для "домашнего-качественного" усилителя не годится.
