Гость unax

Уважаемый, ogmetr, для силового у меня уже готовый ТС270 есть в принципе, а этих ОСМ и ОСВР у меня по 1ому экземпляру =( это проблема, так как мне нужно 2, усилитель мой 2 канала должен иметь..

Если честно у меня есть еще один ОСВР такой же вроде магнитопровод, 160 ватт он тоже (принесен с завода) но я не могу его использовать, так как он стоит в универсальном блоки питания, я еще не учился в универе даже, когда мы его собирали с отцом, в него всего напичкано и регулятор тока и напряжение с цифровой индикацией, и защита от КЗ и перегруза... сейчас отца нет и мне он дорог как память, не хочется его разбирать...

Так и ОСВР по мощности на выход меня не устраивает..

Кстати, что вы (ogmetr) думаете о выходниках на ТС270?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость unax

Сенсационная находка!!!)))))))

ОСМ-0,16УЗ! В старой отцовской нычке… :smile:

Теперь вопрос стоит так: можно ли в одном канале использовать ОСВР1-0,16УЗ а в другом ОСМ-0,16УЗ ?

Если они друг другу в пору.. я сделаю так: их на выход, на питания ТС270 и выходные лампы - 6П44С ибо 6П36С по характеристикам хуже... рассчитывать тогда смогу на 25 - 30 ватт на канал. :smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

ОСМ - Однофазный Сухой Многоцелевой.

ОСРВ Однофазный Сухой Взрывобезопасный Рудничный

Отличаются тем, что у ОСРВ трансформаторов обмотки выполнены медным проводом с теплостойкой изоляцией. Трансформаторы в сборе пропитаны влагостойким электроизоляционным лаком в установке вакуумной пропитки. Контактные зажимы трансформаторов расположены на изоляционных колодках из дугостойкой пластмассы. Трансформаторы имеют усиленную изоляцию, что повышает безопасность их обслуживания, обладают повышенной устойчивостью к перенапряжениям в сети.



Тоесть это просто более продвинутая версия ОСМ. Если сердечники по размерам одинаковые (а это скорее всего так) то можно использовать в паре. Все равно перематывать. Но ОСРВ наверное разбирать будет сложнее из за пропитки лаком.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость unax

Сердечники абсолютно одинаковые! Да думаю, разберу.. Главное что есть! :smile:

Значит, определяюсь со схемой и мотаю… Схема предложенная в теме «Двухтактный Усилитель На 6п3с» которую создал OGMETR, меня порадовала. Что-то подобное делать и буду.

Дипломный проект надо начинать писать, поэтому буду трансформаторы медленно изготавливать =( Конторы мотальщиков нашел вроде, но как-то и сам мотал уже – справлюсь.

Спасибо всем постерам! без ваших советов было бы крайне трудно определиться в этом летаргическом вопросе.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость вкн

Можете располовинить попарно подковы в будующих трансформаторах, для ликвидации возможной разницы качества стали.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость unax

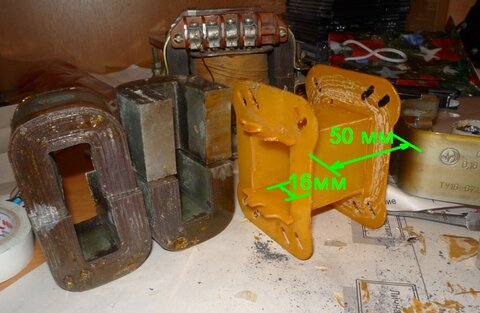

И вот! Уважаемые, добрался я до своих выходных трансформаторов.

Разобрал ОСВР, трудное дело было :smile: , заливка всего и вся лаком, всякие прослойки из полителена какого-то существенно усложняли задачу. Но! Дело сделано =) Можно делать выходной трансформатор. Проект усилителя.. Лампы 6П3С-Е, анодное напряжение 400 вольт, очень хочется 25-30 ватт :smile:



Задачи:

1) установить размеры секций и сделать их на каркасе.

2) решить сколько и каким проводом мотать



Могу, конечно, пойти обычным путем – пребывать => ошибаться => устранять ошибки :smile:

Однако! У меня есть вы :smile: Более опытные товарищи =) Так что рад буду выслушать ваши советы, а потом уже реализую.

Я планирую приблизительно так сделать – 7 секций. 4 под обмотку анодную, если например сделать по 800 витков в каждую секцию проводом диаметра 0.34 или 0.35, боюсь что не влезет.. какой размер секций тоже вопрос.

Всякие вещи типа смена направлений намотки я наверно делать не буду – интересно конечно.. но как-то геморно..

Жду ваши мнения, за что вам буду очень благодарен.


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость вкн

Вариант:



5) 0,35мм - 6 рядов (около 725 витков)

4) 0,8мм - 2 ряда (около 110 витков)) 0.35мм - 6 рядов

3) 0.35мм - 12 рядов (около 1550 витков)

2) 0,8мм - 2 ряда

1) 0,35мм - 6 рядов.

Начало 1 - анод №1, конец 1 - на начало 5. Конец 5 - на начало 3 и это ср. точка первички.

Конец 3 - анод №2

Вторички параллельно.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость unax
Вариант:



5) 0,35мм - 6 рядов (около 725 витков)

4) 0,8мм - 2 ряда (около 110 витков)) 0.35мм - 6 рядов

3) 0.35мм - 12 рядов (около 1550 витков)

2) 0,8мм - 2 ряда

1) 0,35мм - 6 рядов.

Начало 1 - анод №1, конец 1 - на начало 5. Конец 5 - на начало 3 и это ср. точка первички.

Конец 3 - анод №2

Вторички параллельно.



Тоесть сделать 5 одинаковых секций по размеру (~10мм)

==============================



0,35мм - 6 рядов (около 725 витков)

1 ___________________________________



0,8мм - 2 ряда (около 110 витков))

2 ___________________________________



0,35мм - 12 рядов (около 1550 витков)

3 ___________________________________



0,8мм - 2 ряда (около 110 витков))

4 ___________________________________



0,35мм - 6 рядов (около 725 витков)

5==============================

вот так тоесть..



12 рядов влезит в секцию 3? и половинки анодной обмотки получаются не равные.. тоесть секция 3 != секция 1+5 в ней дальше от сердечника будут слои >6

А вторичную получаем только для 4 Омной нагрузки тогда?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость вкн

Нет. Я предлагаю не тратить полезный объём на перегородки для вертикального секционирования.

Секции мотаются горизонтально, от щёчки до щёчки.

Межслойная изоляция - конденсаторная бумага, межсекционная скотч-бумага 0,1мм-скотч.

Высота намотки:

1 и 5 секции по 2,5мм

3 секция - 5мм

2 и 4 секции по 2мм

Всё должно влезть. По сопротивлению 3 и 1+5 могут отличаться на 2 ом максимум!( У меня такого небыло).

Расчёт произведён для акустики 8 ом.

Забыл, Lперв. = минимум 50 Гн. Fн=19Гц(-3Дб).

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость unax

Опа! так сколько разговоров по поводу выходного трансформатора... что он должен быть с секциями) секции склею из тонкой пласасы..

даже не знаю как быть :smile: если по секциям.. может не влезть?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость вкн

Секционирование - необходимо. Но оно может быть как горизонтальным, так и вертикальным. При тщательном исполнении первое ненамного хуже второго. Ничего не бойтесь. Мотайте.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Я делаю для двухтактного трансформатора на Ш железе одну перегородку. Делю каркас попалам и в каждой половине мотаю половину первички и половину вторички. В каждой половине секционирование горизонтальное, так как сказал Константин. Только количество витков в два раза меньше. Так тоже можно. Но делать полностью галетную обмотку, я думаю, смысла нет.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
