Анодную я вообще не мотал. Она там была. Речь идет о средней точке в накале. Мой опыт намотки на торе анодной закончился броском транса в стену - уж очень много витков мотать было тонким проводом.

Это надо называть бронёй!

выложи схему БП и фото монтажа. А вообще так неинтересно. Никакого шанса дриблинг показать. Пришел tank и разрулил все от и до солидным постом.

Какие конкретно дроссели использовались?

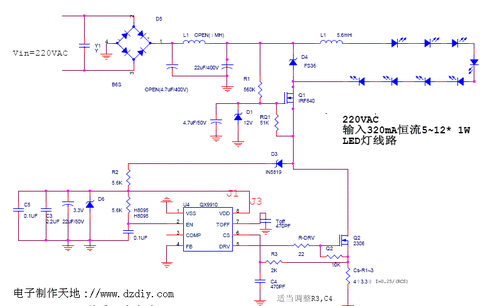

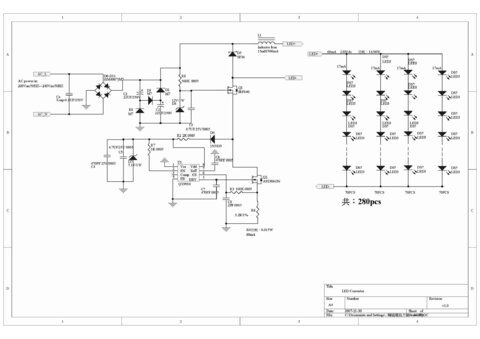

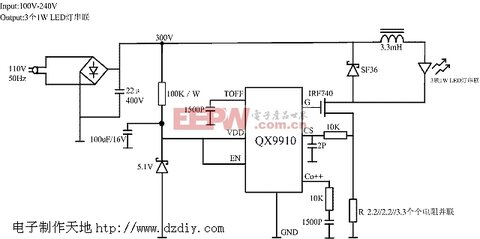

Приехали микросхемы. В наличии четыре схемы. Растерялся. Посоветуйте, с какой начать. Или взять испытанную кем-нибудь схему с HV9910 и тупо туда поставить QX. И еще, нет в даташите расчета резистора для задачи тока. Как поступить.

Они правы. Танцы с бубном надо объявлять при исправных деталях и проверенном монтаже. Запитай хотя бы временно от другого транса, а там уже будет видно

Как в одной точке? На фото видно три или четыре крепления на корпус.

Да. Всё то, что на общем проводе свести в одну точку. Посмотреть, что будет, а потом по одному возвращать на место. Так найдешь что фонило по земле, если это петля.

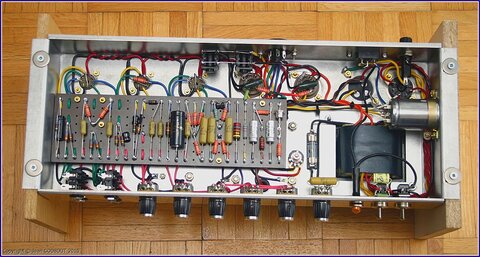

Для всех участвующих. Оригинал вроде. Вижу там выпрямитель не на плате смонтирован. И анодка до конденсаторов разведена по дальнему(правому) краю корпуса.

У меня всегда сначала результат давала правильная разводка земли, а уж потом остаточный фон убирать резисторами и т.д. имхо переразведи землю. Может точку соединения земель в другое место перенести, это можно быстро сделать.

Тогда уж на каждую полуобмотку по лампе для равномерности нагрузки.

По проводам покопался в фотографиях, нашел похожее. Ту иначе провода уложены, особенно в правой части. С переменкой провода (голубой и коричневый) тоже перекрутить.

А почему не поставить маленький "перевертыш"? Места он практически не займет.

Впечатляет. А как звучат? Стоило оно того?

теперь вопрос переосмысливаю

Двое нас. И потом, счетчики-то у нас активные. И стоит ли того вся экономия при питании 1-2 Вт диода. Просто интересно разобраться.

25 гц от этих динамиков, что-то сомнительно. Статью тоже не нашел. Может она у Александра (TANk) есть, он на форуме по этим колонкам отписывался.

Так для начала имхо родные поставить. Может остальные вопросы отпадут сами по себе. Я не большой спец. Насколько я понимаю, у динамиков, даже одинаковых и даже одной партии/года/завода большой разброс параметров. Поэтому лучший вариант - измерить параметры каждого динамика и по ним выбрать оформление, рассчитать корпуса и фильтры. Но для производства это очень дорого выйдет. Для себя - решай сам. Для недорогого варианта наверное проще побаловаться с номиналами фильтра и послушать ушами.

я бы больше 300-320 не подавал. можно поэкспериментировать потом с большим.

НУ, драматизирует или нет - еще вопрос. У меня подобный проект второй год уже тянется. За это время было сделано несколько усилков для музыки, ушных и т.д. Иногда возвращаюсь. Скоро наберусь опыта и закончу. Конденсаторы я бы поставил любые подходящие из тех, которые есть, чтобы не тратить деньги на то, что может и не понадобится. А когда запоет - можно пробовать всякие разные. Это далеко не ключевой момент в проекте. Таки Виктор прав - начинающие отвечают. Вы реально задаете третьестепенные вопросы.

А если синус подать с источника звука. Например записать синус на CD.

Насколько я понял, тут - https://datagor.ru/musicbox/1750-preamp-engl-e530.html - использован именно такой преобразователь. И работает.

да. Можно просто считать - напряжение на каждом резисторе 132 В. Для тока 10 А надо 13 Ом.

Действительно, а чего заморачиваться с резисторами, когда из готовых валом - в смысле ТЭНы. Например от электроплиты Мечта - с готовыми отводами (там есть вроде на три режима до 2кВт), недорого и просто. А по поводу проверки - мне показалось по размышлении, что ПРОВЕРЯТЬ правильность работы удобней без нуля. Из тех соображений, что, если нуля нет, то любой косяк генератора сразу даст перекос напряжений по фазам - легко проверить просто вольтметром. А для постоянной работы я бы ноль таки протянул.

Только вопрос - а корректно испытывать генератор звездой без нулевого провода? Сейчас пересчитаю все, а то туплю ночью. В общем получилось так: Rф=(Uл^2)/P т.е., для 4 кВт и 230В: Rф=(230^2)/4000=52900/4000=13.225 Ом
