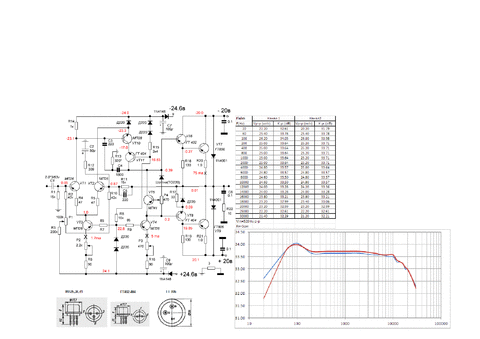

Гость strannik2819 Опубликовано 2 Января, 2015 в 07:32 Жалоба Поделиться Опубликовано 2 Января, 2015 в 07:32 Чтобы не скучать на длинных праздниках, предлагаю Вашему вниманию УНЧ на GE с приличными параметрами и приятным звучанием. За основу взята схема Филина (ВРЛ 91), мощность около 15вт на 5омную нагрузку. Остальное в прикрепленном файле. Филин1.zip Ссылка на комментарий Поделиться на другие сайты Поделиться
Yamazaki Опубликовано 2 Января, 2015 в 09:00 Жалоба Поделиться Опубликовано 2 Января, 2015 в 09:00 Вызывает смущение диод Шоттки в узле установки тока покоя. Если я правильно понимаю, корпус ТО220 выбран для того, чтобы его было удобно прикручивать к радиатору. У таких (силовых) диодов Шоттки при характерных для этого узла небольших токах падение напряжения очень невелико, как и его изменение с изменением температуры. Может быть я и ошибаюсь, но чутьё мне подсказывает, что возможны проблемы с термостабильностью выходного каскада. Вы проверяли этот усилитель в работе лично? Ссылка на комментарий Поделиться на другие сайты Поделиться

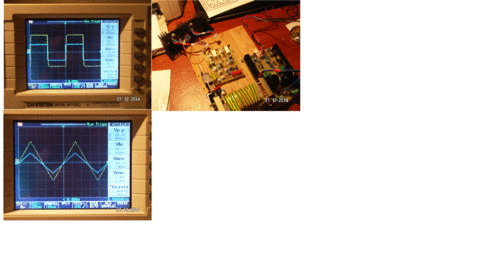

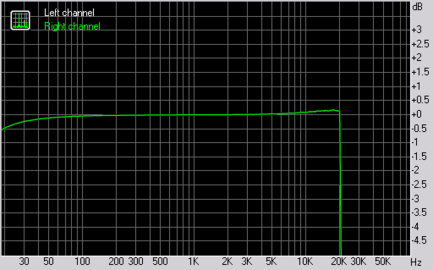

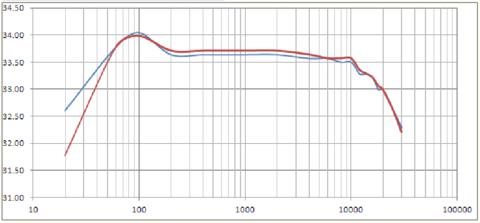

Гость strannik2819 Опубликовано 2 Января, 2015 в 09:24 Жалоба Поделиться Опубликовано 2 Января, 2015 в 09:24 Вызывает смущение диод Шоттки в узле установки тока покоя. Если я правильно понимаю, корпус ТО220 выбран для того, чтобы его было удобно прикручивать к радиатору. У таких (силовых) диодов Шоттки при характерных для этого узла небольших токах падение напряжения очень невелико, как и его изменение с изменением температуры. Может быть я и ошибаюсь, но чутьё мне подсказывает, что возможны проблемы с термостабильностью выходного каскада. Вы проверяли этот усилитель в работе лично? Собрано 3 экземпляра (монтажный + 2канала), АЧХ сняты с собранных на печатных платах экземпляров.По поводу Шоттки-ставил сначала его, пока не попробовал паять на медную пластину МП41.Сейчас они (Шоттки и МП41) работают в "паре".По факту после 40-60 мин работы на малой мощности ток покоя уходит на 7-10 ма. Ссылка на комментарий Поделиться на другие сайты Поделиться
Yamazaki Опубликовано 2 Января, 2015 в 09:31 Жалоба Поделиться Опубликовано 2 Января, 2015 в 09:31 По факту после 40-60 мин работы на малой мощности ток покоя уходит на 7-10 ма Уменьшается или увеличивается? Добавлено после раздумий: пока не попробовал паять на медную пластину МП41А вот это интересно. Как вам удается припаять корпус германиевого транзистора так, чтобы его необратимо не перегреть? Легкоплавкий припой? Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость strannik2819 Опубликовано 2 Января, 2015 в 10:51 Жалоба Поделиться Опубликовано 2 Января, 2015 в 10:51 Уменьшается или увеличивается? Добавлено после раздумий: А вот это интересно. Как вам удается припаять корпус германиевого транзистора так, чтобы его необратимо не перегреть? Легкоплавкий припой? -увеличивается; припой ПОС61+паяльник 40ватт (на 3/4 мощности),повторено 3 раза,жертв нет Ссылка на комментарий Поделиться на другие сайты Поделиться
Yamazaki Опубликовано 2 Января, 2015 в 12:16 Жалоба Поделиться Опубликовано 2 Января, 2015 в 12:16 Если увеличивается, значит термокомпенсация не работает должным образом. С прогревом ток покоя должен немного падать. Какая-то стабильность обеспечивается только большой площадью радиатора. Конечно, если оно работает, можно и так оставить, но никто не гарантирует, что однажды, когда вам захочется "поддать", усилитель не совершит суицид (саморазогрев). Имхо, хотя-бы какой-то простой тепловой предохранитель надо поставить, или вентилятор с теплодатчиком. А лучше переделать этот узел раз и навсегда, чтобы не было сюрпризов. Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость strannik2819 Опубликовано 2 Января, 2015 в 12:28 Жалоба Поделиться Опубликовано 2 Января, 2015 в 12:28 Если увеличивается, значит термокомпенсация не работает должным образом. С прогревом ток покоя должен немного падать. Какая-то стабильность обеспечивается только большой площадью радиатора. Конечно, если оно работает, можно и так оставить, но никто не гарантирует, что однажды, когда вам захочется "поддать", усилитель не совершит суицид (саморазогрев). Имхо, хотя-бы какой-то простой тепловой предохранитель надо поставить, или вентилятор с теплодатчиком. А лучше переделать этот узел раз и навсегда, чтобы не было сюрпризов. В БП предохранители на 4А. Iкмах у ГТ806-15А. Ссылка на комментарий Поделиться на другие сайты Поделиться
Yamazaki Опубликовано 2 Января, 2015 в 12:58 Жалоба Поделиться Опубликовано 2 Января, 2015 в 12:58 Предохранители это прекрасно, но представьте себе такую ситуацию: сгорел только один предохранитель (а они не совершенно идентичны) а второй ещё не сгорел. Работает только одно плечо питания, на колонку попадает большая постоянная составляющая. Она быстро и надёжно сжигает басовик :smile: Если это был какой-нибудь 10гдн***, туда ему и дорога, а если какой-нибудь СканСпик, всё-таки жалко. Защиту на предохранителях обычно совмещают с системой, коротящей или отключающей выход при появлении значительной постоянки. З.Ы. Кстати, а вы уверены, что при токе 4 ампера температура транзисторов ещё не достигнет фатальных 85 градусов? Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость strannik2819 Опубликовано 2 Января, 2015 в 13:15 Жалоба Поделиться Опубликовано 2 Января, 2015 в 13:15 Предохранители это прекрасно, но представьте себе такую ситуацию: сгорел только один предохранитель (а они не совершенно идентичны) а второй ещё не сгорел. Работает только одно плечо питания, на колонку попадает большая постоянная составляющая. Она быстро и надёжно сжигает басовик :smile: Если это был какой-нибудь 10гдн***, туда ему и дорога, а если какой-нибудь СканСпик, всё-таки жалко. Защиту на предохранителях обычно совмещают с системой, коротящей или отключающей выход при появлении значительной постоянки. З.Ы. Кстати, а вы уверены, что при токе 4 ампера температура транзисторов ещё не достигнет фатальных 85 градусов? А кто отменял защиту АС от постоянки? Ссылка на комментарий Поделиться на другие сайты Поделиться
Yamazaki Опубликовано 2 Января, 2015 в 13:21 Жалоба Поделиться Опубликовано 2 Января, 2015 в 13:21 Если есть защита, прекрасно :smile: просто хотелось расставить все точки над Ё. Что для нас с вами очевидно, для кого-то другого, пожелавшего повторить ту или иную конструкцию, может стать неприятным сюрпризом. Ссылка на комментарий Поделиться на другие сайты Поделиться
metrolog Опубликовано 2 Января, 2015 в 13:31 Жалоба Поделиться Опубликовано 2 Января, 2015 в 13:31 (изменено) Да, Сан Саныч... Вот и делись после этого с людьми своей радостью... Ребят, работает же все нормально у человека. Сан Саныч, спасибо за наводку, сейчас почитаем Филина :smile: . P.S. Ток покоя в идеале должен оставаться на месте, на практике же он как правило немного увеличивается с нагревом, особенно у старых усилителей, где термочувствительный элемент просто стоял где-то около радиаторов. Изменено 2 Января, 2015 в 13:35 пользователем metrolog Ссылка на комментарий Поделиться на другие сайты Поделиться
Yamazaki Опубликовано 2 Января, 2015 в 17:47 Жалоба Поделиться Опубликовано 2 Января, 2015 в 17:47 Господа, выкладывая что-то в интернет, мы в некотором роде несем ответственность за последствия. Кто-нибудь скачает схему и не задавая вопросов её соберёт. Не учтет какую-нибудь мелочь, что-нибудь сожжет. Конечно, можно сказать, что он сам виноват. Но давайте будем добры к этому гипотетическому человеку, предупредим его заранее об узких местах. Нам не сложно, а мир станет светлее :smile: Ссылка на комментарий Поделиться на другие сайты Поделиться
