jivchic

Вопрос по использованию и построению 5.1

Рекомендованные сообщения

Приветствую всех, не приходит на ум более понятное название для темы, ну на то он и форум, если что поправьте ))



Есть у меня некоторая техника, хочу все собрать в правильный поток, обо всем по порядку.



Начнем с конца, Вопрос №2:

При задумке построения дом. кинотеатра были приобретены 4 многополосные АС Yamaha NS-70 (1Вч + 1Сч + 2Нч). АС не оснащены Bi-wiring, т.е. АС подключаются по 2-м жилам. Я любитель послушать музыку и часто громко, поэтому решил все 4 АС оставить на фронтальном звуке, т.е. левый и правый канал, по 2 АС. В данный момент все 4 АС подключены к ресиверу Yamaha RX-V365 к выходам Front и Rear, пользовался я так: через выход на наушники ноутбук подключается к ресиверу, потом тот уже сам делает 5.1 преобразование. Есть АС центрального канала и саб, это позже.

Так же в наличии есть сателлиты, в нужном количестве. Задумка такова: сателлиты и АС центрального канала подключить к ресиверу, к линейным выходам фронта подключить усилители и к ним уже АС, назовем их "большими", т.е. фильмы можно и на сателлитах слушать, а если музыку то уже "большие" АС. Я хотел приобрести пару усилителей, под мощность колонок (около 80-100 Вт на канал) и подключить каждую пару АС к своему усилителю.

Т.к. советской техникой уже "наелся", обзавожусь буржуйской. В данном вопросе пока затишье, бюджет, скоропостижно, ушел на усилитель для саба.



Уже приблизились к вопросу )).

Если использовать стерео усилитель, параллельно АС не очень хочется соединять, т.к. 6 Ом каждая, а вот последовательно можно - 12 Ом на канал получится и подключить к усилителю. У меня сомнения по качеству результата, т.к. колонки же многополосные... ток он конечно ток в цепи, но как дело с фильтрами АС не знаю... Вот он и вопрос ))



Вопрос №1:

Качество выхода моего ноутбука на наушники -отвратительное. Пока PC для роли медиацентра и хранилища - в проекте, пользуюсь ноутом. Поднадоело качество звука, я решил обзавестись новым девайсом -внешней аудиокартой, бюджет и жаба не позволил купить что-то вроде Yamaha или M-Audio, была приобретена USB карта "не для музыкантов" - Creative Sound Blaster Live! 24-bit External (SB0490). Ее задача получить поток по USB и оптикой передать ее в ресивер. Когда подключил, выбираю кодек Dolby Pro Logic II : Music, это какой то шлак... играет вообще без эмоций... звук плоский, вообще без эмоций... Ставлю режим Compressed Music Enhancer 5.1 тут вроде все становится нормально, но это режим для:



"Выбирайте данные программы для преобразования источников с артефактами сжатия (таких как

формат MP3) в 2-канальный или 5-канальный стереозвук. Данная программа улучшает качество

звука за счет восстановления отсутствующих гармоник в источниках с артефактами сжатия."



Хотелось бы все-таки понять как жить и пользоваться с цифрой...



И вот вопрос: как правильно организовываются такие системы? Где надо использовать эквалайзер например?

В ресивере у меня тембр ВЧ и НЧ стоит на 0. В ноутбуке все эквалайзеры отключены. Карта пока не поддается регулировке эквалайзера, т.к. ПО для нее что-то брыкается у меня на компе.

Изменено пользователем jivchic

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Dolby Pro Logic II, как и первая версия, работает весьма примитивно. На дополнительные каналы из двух основных подается (в зависимости от канала) либо разностный сигнал, либо суммарный, либо отфильтрованный низкочастотный. Это работает удовлетворительно, когда у вас колонки расставлены вокруг, а если они все спереди, обработанный звук акустически складывается с необработанным, превращаясь в полнейшую кашу.



Если у вас есть многоканальный ресивер, конечно же не нужно пытаться вешать колонки параллельно или последовательно, лучше задействовать 4 канала, отключив любую дополнительную обработку, чтобы ресивер работал просто как усилитель. Почитайте внимательно инструкцию на ресивер, если он позволяет просто продублировать сигнал передних каналов на задние, прекрасно. Если не позволяет, достаточно спаять разветвляющиеся надвое сигнальные шнурки, чтобы подавать одинаковый сигнал на задние и передние каналы.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

ресивер останется "для кино", будет подключен к сателлитам,

а в режиме "музыка" надо просто стерео + саб, но все принято ресивером через оптику, по сути к линейным выходам front каналов



я плохо пока понимаю суть всей этой техники, поэтому "плаваю" в сути вопроса.



тут прочитал что Dolby Pro Logic это именно для преобразования из например 2 -> 5.1,



в ресивере есть режим STRAIGHT:

Прослушивание необработанных источников (режим прямого декодирования).

Когда данный аппарат находится в режиме “STRAIGHT”, 2-канальные стереоисточники выводятся только через фронтальные левую и правую колонки. Многоканальные источники напрямую декодируются в соответствующие каналы без дополнительной обработки эффектов.



Но! В режиме STRAIGHT, при воспроизведении фильмов с 6-ти канальным звуком, индикаторы входного сигнала рисуют только 2канала, а не 6... т.е. по сути всегда с ноутбука только 2 канала.



Основным устройством воспроизведения ставить SPDIF ? только в этом случае звук в ресивер приходит...

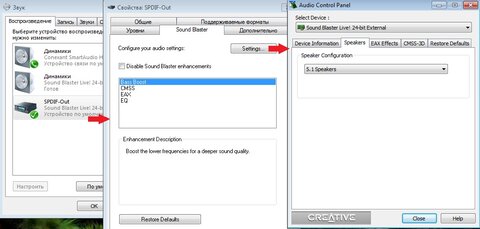

Настройка его стоит как 5.1, но ресивер рисует входящий стерео сигнал...


Изменено пользователем jivchic

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Настройка его стоит как 5.1, но ресивер рисует входящий стерео сигнал...

Далеко не все ресиверы умеют принимать шесть каналов по S/Pdif. Опять же, внимательно читайте инструкцию к ресиверу. Если и ваш ресивер не умеет, на него придется фильтровать сигнал для саба средствами самого ресивера, хоть тем же Dolby Pro Logic.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Далеко не все ресиверы умеют принимать шесть каналов по S/Pdif. Опять же, внимательно читайте инструкцию к ресиверу. Если и ваш ресивер не умеет, на него придется фильтровать сигнал для саба средствами самого ресивера, хоть тем же Dolby Pro Logic.



в инструкции написано: Дискретный мультиканальный вход (6-канальный)





а я правильно ставлю настройку на ноуте?

SPDIF должен быть устройством по умолчанию?

Изменено пользователем jivchic

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Настройка его стоит как 5.1, но ресивер рисует входящий стерео сигнал...

Это для аналоговых выходов зв. карты. Рессиверу нужна цифра в сыром потоке, а он уже сам определит сколько там каналов.

Но! В режиме STRAIGHT, при воспроизведении фильмов с 6-ти канальным звуком, индикаторы входного сигнала рисуют только 2канала, а не 6... т.е. по сути всегда с ноутбука только 2 канала.

"Копайте" зв. карту, похоже она выдает по цифре 2 канала.



Добавлено после раздумий:

в инструкции написано: Дискретный мультиканальный вход (6-канальный)

Это аналоговые входа, они нам не нужны.

а я правильно ставлю настройку на ноуте?

SPDIF должен быть устройством по умолчанию?

По идее да, ищите в настройках что бы зв. карта выводила цифру.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
в инструкции написано: Дискретный мультиканальный вход (6-канальный)



Это аналоговые входа, они нам не нужны.



Дискретный - это цифровой, я думаю это речь про PCM (Pulse Code Modulation)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Дискретный - это цифровой,

Еще раз ! Дискретный многоканальный... это АНАЛОГОВЫЙ вход (каждый канал отдельным кабелем). Новые модели рессиверов вобще отказались от такого интерфейса как анахранизм.

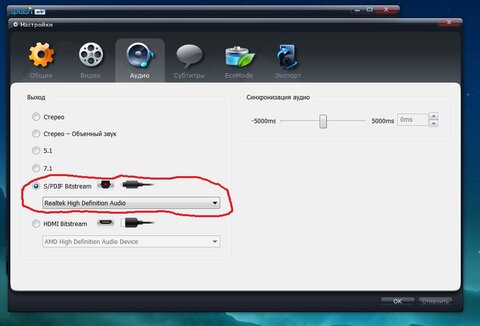

И еще... Впомнил ! Программные плееры по умолчанию выставлены в стерео, по этому при любом раскладе будет и по цифре идти два канала. Выставте в плеере выход в СПДИф.

Вот так у меня стоит.


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Программные плееры по умолчанию выставлены в стерео, по этому при любом раскладе будет и по цифре идти два канала.



кстати, плеер упорно не давал 6 каналов пока я полностью не удалил его и кодеки...

после установки все с нуля, указал что поток на SPDIF, и конфигурация 5.1 и все стало гуд!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... Дискретный - это цифровой ...
:smile: Почему же? Дискретный — (от лат. discretus раздельный, прерывистый) состоящий из отдельных частей, прерывный, дробный.

Вам Юрий всё верно объяснил.



Например, схема собранная на дискрете (или на рассыпухе) - схема на множестве элементов (транзисторов, резисторов, конденсаторов и пр.) в отличии от схем на чипах и микроконтроллерах.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

:smile: Почему же?



Потому что мы видим то что хотели бы увидеть, т.к. я парился с цифрой, принял в мануале дискретный вход за понятие дискретный сигнал, вокруг которого я крутился... интересно что год назад Вы и не ответили...



:dead:

Изменено пользователем jivchic

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... Если использовать стерео усилитель, параллельно АС не очень хочется соединять, т.к. 6 Ом каждая, а вот последовательно можно - 12 Ом на канал получится и подключить к усилителю. У меня сомнения по качеству результата, т.к. колонки же многополосные... ток он конечно ток в цепи, но как дело с фильтрами АС не знаю... Вот он и вопрос )) ...

При параллельном вкл одинаковых АС при том же положении уровня гр. на усилителе получите тот же уровень звукового давления, но всё будет лучше: на каждую АС 1/4 прежней мощи - больше запас и в усил -1/2 мощи -КНИ меньше и усилу легче работать - меньший ток. Но макс уровень зв. давления может быть меньше - не хватит макс напряжения на выходе уса - резко но безопасно возрастут искажения. Не забудьте про фазировку.АС.

Поделиться сообщением
