Ремонт телефона Panasonic KX-TGA720

[Гость PikNik]

Здравствуйте! Что делать если в нем как бы "постепенно сел экран" ? Все хорошо, но информация на экране не видна.

[Datagor]

Если не хотите нести к спецам (что рекомендуется) - аккуратно разберите трубу.

Например так:

https://www.youtube.com/watch?v=8oTqol-Uf0Y

и проверьте состояние и целостность самого экрана, его шлейфа и его соединения с платой.

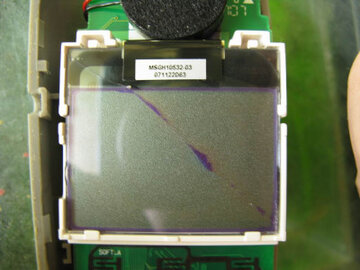

Если экрану капец (например, как на фотке от ELcat),

то только искать донора из другой дохлой трубы.



Если дело в шлейфе (бывает он просто теряет контакт от старости) - смотрите по обстоятельствам.



Удачного ремонта!

[Arcev]

... "постепенно сел экран" ...

если проводить аналогию с калькуляторами, то похоже на севшую батарейку

я бы начал с питания

Изменено 19 Августа, 2016 в 17:54 пользователем arcev

[Arcev]

Datagor и titpol , ключевое слово

... сел экран ...

не было сказано , что пропадают сегменты знаков при нормальной яркости остальных, а вот разборка дисплея неизбежно приведет к данному эффекту, потому что токопроводящая резинка от времени потеряла свою эластичность и установить ее в тоже место врядли получиться, шанс 1:5

PikNik, чтобы мы не ломали тут копья , дайте более детальное описание проблемы.

до появления новой инфы , обсуждение бессмысленно

[derik536]

Важная тема поста, подобная проблема - отсутствие со временем заряда аккумулятора у радиотелефонов Панасоник (может и у других, не в курсе) - встечается у многих. Вот и меня догнало. Имею купленные когда-то две (разные) базы и три к ним трубки (оказались тоже схематически разные, хотя внешне похожие), одна база со своей трубой (подарил когда-то родне) и база с двумя трубами у меня.

Прошли годы...

И началась фигня, описанная в заглавном посте и ТУТ. Меняли аккумуляторы - пофиг. Полез искать рецепт в сети, нашел этот форум, ничем не помог, кроме как наличием схемы на версию трубы KX_TGA720.pdf как у меня (у меня их две). Третья труба у меня оказалась KX-TCD200, схематично похожа на схему KX-TGA720, особенно по схеме питания от батареи, схеме заряда аккумулятора и схемы контроля напряжения и управления зарядом.

Чтоб долго не расписывать, оказалось, что все это не нужно, проблема в занижении напряжения блоком(ками) питания. Фиг знает отчего, но именно в них проблема, проявляемая со временем (хотя там обычные трансформаторы, никакого импульсного БП). На шильдике БП указано выходное 6V, хотя на холостом тестером меняем примерно 12V-13V. А вот под нагрузкой (с подключенной трубой) напряжение оказывается где-то 4V-4.5V, что не хватает для осуществления зарядки - процессор трубки имеет встроенные АЦП и на схемах легко проследить цепи от контролируемых входных напряжений к соответствующим ногам процессора, который определяет такое напряжение заниженным и не запускает процесс зарядки (на схеме видна цепь зарядки, управляемая процем). Достаточно или подмотать трансформатор, или заменить внешний блок питания на обычный внешний от любого мобильного (+5V с соответствующим током), а лучше найти такой же импульсник с +6V и все становится на свои места, зарядка батарей идет как и положено, на экране режим зарядки отображается бежит рисками внутри "батарейки".

Так что копаем внешний блок питания трубки под нагрузкой (подключенная трубка), смотрим напряжение, и если оно меньше 5V, то даже нефиг трубу вскрывать и смотреть что там внутри, повышаем напряжение под нагрузкой другим внешним БП и будет вам счастье.





Изменено 4 Января, 2022 в 18:38 пользователем derik536
