Добрый всем день!

Давно хотел послушать как звучат 4а32 с лампой, и вот за недорого приобрел таких монстриков 2шт - "Венец 02"

В каждой колонке 4а32 -2шт + 3гд38 - 4шт, мелкие ширики последовательно между собой и подключены через конденсатор в 1мкФ.

Все динамики в хорошем состоянии, без разрывов, только немного разные модификации 4а32 установлены: в одной колонке два одинаковых на кобальтовых магнитах, в другой оба на феррите (ЛОМО 4а32-2 У4 с пропиткой и другой с гнутой корзиной и без пропитки)

Играют очень неплохо, бас вопреки ожиданиям в них есть и очень приятный, отличная середина, а вот ВЧ приходится на эквалайзере поднимать. Отличия в звучании 2х колонок между собой не улавливаю, хоть и неодинаковые динамики установлены.

Вот думаю послушать послушать да переделать их. Для ВЧ есть уже пара Т40-23Д (25гдв-23д) - удалось найти их новыми, от мелких шириков избавлюсь. Попробовал послушать с одним 4а32, с двумя понравилось больше - басс получше получается, правильнее с одним , конечно, но имеем то, что имеем. Отключал 3гд38, почти ничего не меняется ВЧ чуточку уменьшается и все.

Какое оформление выбрать пока не знаю и по сколько 4а32 оставить в каждой пока не решил. Склоняюсь к онкену с 2мя 4а32 и одним Т40-23Д между ними через конденсатор.

Может кто чего присоветует, в инете поискал, в основном делают Войта с одним динамиком, может кто поделится впечатлениями от такого оформления.



Изменено пользователем Dolboyacher

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Добрый день!

Попробовал отключить все 3гд38 и вместо них через тот же конденсатор в 1μF подключить Т40-23Д между двух 4а32, сразу ВЧ прорезались, стало много лучше, даже без эквалайзеров высоких стало достаточно. Вообще, не очень понятно, зачем было использовать дополнительно аж 4 ШП динамика,для воспроизведения только ВЧ? Затем отключил нижний 4а32, оставив верхний и пищалку, так стало слишком много высоких, видимо сказывается разность в чувствительности в 5dB (4а32 - 95dB, Т40-23Д - 100dB) Видимо, при использовании 2х 4а32 их общая чувствительность, а точнее, звуковое давление, увеличивается, я так понимаю. Вообще, почему-то с 2мя 4а32 звук получается какой-то более полный, не могу сказать,что именно меняется, может их неидеальные АЧХ как-то компенсируются. Надо будет приобрести измерительный микрофон, чтобы не тыкать пальцем в небо. Еще поиграюсь номиналами конденсаторов,т.е. частотой среза на ВЧ динамике.

Изменено пользователем Dolboyacher

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость rubenlukin
... Вообще, не очень понятно, зачем было использовать дополнительно аж 4 ШП динамика,для воспроизведения только ВЧ?
Затем, что они на складе были, и нужно было сделать колонку попонтовее и подороже



... Еще поиграюсь номиналами конденсаторов,т.е. частотой среза на ВЧ динамике.
Можно еще последовательно пищалке и конденсатору включить проволочный переменник на 25 Вт 100 Ом и им установить комфортный уровень ВЧ. Изменено пользователем rubenlukin

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Затем, что они на складе были, и нужно было сделать колонку попонтовее и подороже

Возможно и так. А может что-то с диаграммой направленности на ВЧ пытались исправить, ведь у 4а32 ВЧ очень узконаправленные, а колонки рассчитаны на большие площади.

Можно еще последовательно пищалке и конденсатору включить проволочный переменник на 25 Вт 100 Ом и им установить комфортный уровень ВЧ.

Да, для выравнивания чувствительности то что надо, но пока больше нравится с 2мя 4а32 в каждой колонке, а в таком варианте, на первый взгляд, срослось и так.

Поводил новый ВЧ динамик по передней панели и лучше всего звук "собрался" при расположении его именно между 2мя 4а32, смещено по горизонтали относительно "визеров".

Кстати, эта овальная дыра (типа "фазоинвертор") очень даже неплохо справляется со своей задачей, с ней баса больше. Заметил внутри перед фазоинвертором стОит перегородка (полка), которая значительно ограничивает излучение верхнего 4а32 в эту дыру, а нижний во всю на неё работает.Думаю, это не просто так. В дальнейшем хочу попробовать кольцевой ФИ, но он будет только у одного 32го.

Изменено пользователем Dolboyacher

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

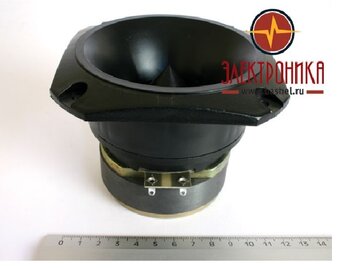

Я использую в своей рупорной системе 4а32 и по два 10ГДВ-3 вместо одного ВЧ динамика PT25B-2-S magictubes.ru/ves/ruporak.htm


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Я использую в своей рупорной системе 4а32 и по два 10ГДВ-3 вместо одного ВЧ динамика PT25B-2-S magictubes.ru/ves/ruporak.htm

Сергей, добрый день! Если не сложно, поделитесь впечатлениями о получившимся звучании, может параметры какие измерили? Динамики 4а32 дорабатывали?

На изготовление собственной АС, пока не решился, т.к. занялся изготовлением усилителя, а так же пока нет измерительных приборов (микрофон, коробочка). В будущем конечно планирую, поэтому интересно.

Спасибо!

Изменено пользователем Dolboyacher

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Попробовал сегодня послушать 4а32 с ленточными ВЧ динамиками Fountek NEOCD3.0 вместо Т40-23Д. Резал на 11кГц первым порядком 2мкФ, там отдача у неё как раз уже 95dB судя по АЧХ производителя. Хорошо спелись, им бы еще чувствительность поднять децибела на 2,может после Т40 в 100dB так показалось, но первое впечатление очень даже: микродинамика улучшилась, ударные стали четче, атака более выражена, послезвучия дольше, сцена стала глубже. Думаю на каждые 2шт 4а32 хорошо подойдет Fountek NEOCD3.5Н у него чувствительность как раз повыше. Можно попробовать на 3.0 рупорок приладить, хотя и так, звучит :music:



Изменено пользователем Dolboyacher

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Установка ленточного ВЧ + увеличение сечения межблочника вдвое, очень хорошо отразилось на звуке. :music:

Похоже, начинаю понимать что значит - "быстрый" звук :idea:


Изменено пользователем Dolboyacher

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Пропитал 4а-32 хитиновой пропиткой, предварительно шкуркой сделав тоньше бумагу визера и вычистив из всех зазоров металическую стружку. Такого эффекта, я не ожидал :dizzy: Сейчас чемоданы в оформлении кольцевой ФИ. Очередной раз удивлен, похоже, ЛоМо менять пока не буду :idea:



.



Изменено пользователем Dolboyacher

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

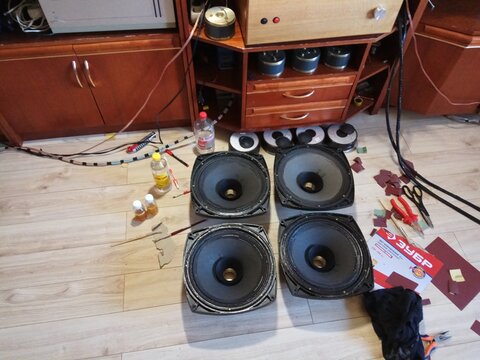

так выглядят уже пропитанные


Изменено пользователем Dolboyacher

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Сижу теперь как болванчик и слушаю все подряд, выключить рука не поднимается :dizzy: Очередной LEVEL на пути к своему звуку пройден, начисляются всякие бонусы :biggrin:

Изменено пользователем Dolboyacher

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Руслан, у вас пара динамиков оформлена в кольцевой фи? Не могли бы показать конструкцию, как это сделано?
