Нужны советы по усилителю на LME49830

[Гость daishi]

Огромное спасибо всем за советы!



Тут у меня не было времени заняться усилителем, так что продолжаю задавать вопросы.



Насчёт 2SK1058/2SJ162 я понял. В референсном усилителе используются Toshibe 2SK1530-YF и 2SJ201-YF. Это что за звери такие? :smile: Попробовать их или же остановиться на IRFP9240/240?



Какие типы конденсаторов использовать (танталовые, ниобиевые, OS-CON - есть ли смысл)? И каких производителей? Китайских избегать или как?



Какая толщина проводников питания (50 или 75 В) на плате должна быть?



:smile:



Достаточно ли для регулировки уровня поставить потенциометр на входе?

[Гость Глеб]

Такую схему вряд ли сможет повторить начинающий радиолюбитель.похоже схема из инструкции заводской к этому усилителю.куда интереснее было бы посмотреть на уже разведённую плату.врядли у кого нибудь есть желание понимать все эти закорючки и непонятные обозначения.

[Гость daishi]

Глеб, ничего особенно сложного в схеме нет. Схему я уже начертил, да и 2 варианта платы развел под те компоненты, которые выбрал. Сейчас планирую составить список элементов, которые буду покупать и сделаю ещё одну разводку - окончательную. Надо лишь уточнить какие типы кондёров посоветуют использовать и толщину проводников питания. Платы всё равно на заводе заказывать буду.



Во вложении документ с описанием референсного усилителя.

AN_1850.pdf

[Гость slon10]

Для увеличения сечения проводников на плате нужно пропаять облуженный провод по всей длине дорожки.

[Гость slon10]

[Гость slon10]

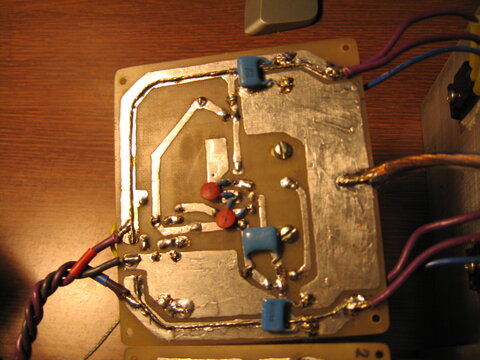

Примерно так, как на фотографии. Чаще всего так приходится делать на платах БП. Конденсаторы ставил те, какие были под рукой. Из электролитов Jamikon и Gembird. На входе сейчас стоит "бутерброд": К73-17+ МБМ. До этого стоял неполярный электролит на 10μF.

[Гость Глеб]

Вам можно написать статью на эту тему.усилитель конечно мощный и такая мощь наверное не каждому нужна.мне приглянулся в качестве концертного усилителя.наверное подходит для озвучивания небольших залов.там где требуется запас мощности.а если его питать напряжением пониже.сколько он ватт будет выдавать?хотелось бы взглянуть на печатку уже с обозначениями номиналов.можете выложить её не в качестве файла pdf.а как рисунок на странице.может кого нибудь заинтересует подобная конструкция.

[Гость Глеб]

В качестве конденсаторов наиболее подходит применение батареи из конденсаторов не слишком мощных например 4700 или 2200 μF.либо и тех и других в разных комбинациях.Юрий советует использовать конденсаторы разных производителей.они как бы дополняют друг друга и обеспечивают своеобразный окрас звука.батарея из конденсаторов не слишком большой ёмкости обеспечивает лучшую отдачу усилителю и более плавно заряжается.обычно стоит ещё её дополнить низкоимпедансными конденсаторами.ещё желательно использовать сверхбыстрые диоды SF56.вот рекомендации по конденсаторам.

[Гость daishi]

Для увеличения сечения проводников на плате нужно пропаять облуженный провод по всей длине дорожки.

...

Конденсаторы ставил те, какие были под рукой. Из электролитов Jamikon и Gembird. На входе сейчас стоит "бутерброд": К73-17+ МБМ. До этого стоял неполярный электролит на 10μF.

Честно говоря, не хочется такое делать. Хочется покрасивше :smile: В референсной плате используются довольно широкие проводники и без проводов, но, т.к. не указаны размеры и масштаб явно не 1:1 мне не понятно, какую ширину выставлять.



Я понимаю, что в основном приходится использовать то, что есть под рукой. В моём случае, т.к. я всё равно буду покупать все элементы, хочется выбрать получше, да и в средствах я не ограничен - если надо будет подкопить деньги на дорогие компоненты - подожду и подкоплю. Просто хочу понять, будет ли смысл в использовании каких-то редких/дорогих компонентов.



Вам можно написать статью на эту тему.усилитель конечно мощный и такая мощь наверное не каждому нужна.мне приглянулся в качестве концертного усилителя.наверное подходит для озвучивания небольших залов.там где требуется запас мощности.а если его питать напряжением пониже.сколько он ватт будет выдавать?хотелось бы взглянуть на печатку уже с обозначениями номиналов.можете выложить её не в качестве файла pdf.а как рисунок на странице.может кого нибудь заинтересует подобная конструкция.

У меня используются колонки Эстония 35АС-021 с номинальной мощностью 35 Вт (ГОСТ) и максимальной долговременной 100 Вт. Чувствительность по паспорту у них 88 дБ, но я видел мнения, что реально ниже - порядка 84-85 дБ. Коэффициент гармоник усилителя растёт с увеличением мощности выходного сигнала, т.е. громкости. Таким образом лучше слушать 100 ваттный усилок на положении регулятора громкости в 1/3 от максимума, чем 35 ваттный на максимуме. А с учётом низкой чувствительности моей акустики, надо делать усилок помощнее.



В картинках схемы выложить пока не могу, да и в pdf намного удобнее и меньше места занимает. Свои схемы выложу попозже, когда доработаю.



В качестве конденсаторов наиболее подходит применение батареи из конденсаторов...

То, что Вы привели, касается источника питаня, а меня интересуют элементы самого усилителя.

[Гость Глеб]

Конденсаторы алюминиевые электролитические можно использовать какие нибудь хорошие например фирм Epcos,Vishay,Black Gate,Rubicon,Chemicon но они дороже чем другие конденсаторы.из разделительных можете поставить плёнку К73-17 достаточно хорошего качества,или из импортных какую нибудь.вот

И все рекомендации по конденсаторам.

[Гость]

Усилители на LME очень чувствительны к качеству компонентов. Нужно применять самые дорогие ёмкости, типа BG,ELNA,RIFA..... Если меломании аудиофильской хочется. Но больше влияет на звук, питание драйвера стабильным напряжением(на 8..12в болше чем питание ВК). И максимальный меломанский эффект будет от замены совковых АС Эстония на нечто более качественное. Можете просто купить нормальные динамики и самостоятельно сколотить им простецкие ящики. Эффект будет.

[Гость daishi]

Глеб, спасибо.



Но я интересуюсь типами, т.е. стоит ли ставить вместо обычных электролитов танталовые или ниобиевые? И по транзисторам у меня вопрос остался :smile:



Иван, самое что интересное, видел как раз наоборот - питание драйвера ниже, чем ВК. В усилителе GainClone-2007 на ВК используется стабилизированное питание ±100В, а на драйвер нестабилизированное ±75В. Что делать? :smile:



Акустику я буду делать, причём хотел заняться ещё в декабре, но родился ребёнок и шуметь дома не хочется, да и комната всего одна :smile: А про Эстонию Вы зря. Я её доработал и она затыкает за пояс любую акустику в ценовом диапазоне до 40 000 р. за пару. :smile:
