Гость daishi

Нужны советы по усилителю на LME49830

Рекомендованные сообщения

Гость daishi

Доброго времени суток!



Я хочу поэкспериментировать и собрать усилитель для обыкновенного прослушивания музыки на дому. Сначала думал взять уже готовое изделие, но потом решил попробовать разработать его с нуля.



Полазив по даташитам различных операционников, я остановил свой выбор на микросхеме LME49713 для преда и на LME49830 для усилителя мощности. ДаташЫты во вложении. К счастью, в Питере эти микрухи есть в наличии.



Ваше мнение, господа? Разумный ли выбор?

LME49713.pdf

LME49830.pdf

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость slon10

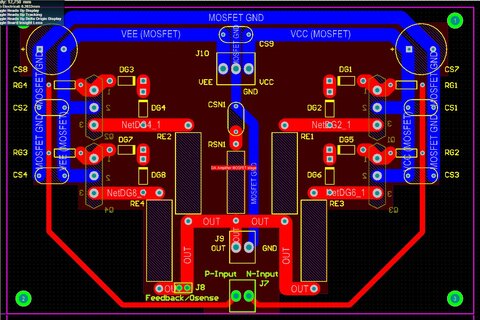

Про LME49713 ничего не могу сказать. Не видел, не пробовал, не знаю. На LME49830 собрал усилитель 3месяца назад. Собрал по схеме из даташита, 1:1. Только поменял номиналы у пары сопротивлений. Усилитель до сих пор раскидан по столу. Работает с утра до вечера,когда у меня выходной. Звук.........ТДАшки,LMки рядом не тояли.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость daishi

Спасибо за ответ!



Если не секрет, почему были изменены номиналы сопропротивлений и какие полевики Вы использовали?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость slon10

Сопротивление обозначенное в схеме из даташита Rs увеличил до 47ком. Оно стоит на входе и 6,8ком на корпус, как-то маловато. Rs шунтируется конденсатором на 22пкф. таких конденсаторов у меня больше нет. Вот и пришлось на всякий случай увеличить сопротивление. Сопротивление Rf уменьшил до 4,7ком. Rf определяет Кус усилителя. Ну я так думаю, если честно, то я в теории не силён. При Rf=6,8ком Кус около 30. При Rf=4,7ком около 20. Транзисторы IRFP240, IRFP9240. Вместо TIP31C установил КТ850А.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость daishi

Ага, понял.



В даташите на эти транзисторы нет рекомендации для применения в аудио и они не позиционируются как комплементарная пара. Я прочитал, что есть более качественные транзисторы для звука типа 2SJ162/2SK1058 от HITACHI. Вот интересно, оно того стоит?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость slon10

Про IRFP9240-240 я тоже где-то читал что это не пара и они не для звука. А 2SK и 2SJ самые аудиофильские MOSFETы. Но чего нет,того нет. Непробовал. На моём усилителе стоят IRFP и эти не музыкальные транзисторы выдают обалденный звук. Так считают мои уши.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость
Ага, понял.



В даташите на эти транзисторы нет рекомендации для применения в аудио и они не позиционируются как комплементарная пара. Я прочитал, что есть более качественные транзисторы для звука типа 2SJ162/2SK1058 от HITACHI. Вот интересно, оно того стоит?

Я совсем недавно дособрал проффусь, на LME49810+ две пары IRFP9240/240. Всё это питается от ±70в. Был удивлён качеством не вполне музыкальных транзисторов, усилитель делал музыкантам-дискотечникам, потому не сильно запаривался с качеством.

Ранее было собрано несколько усилителей на 2SK1058/2SJ162, они музыкальнее, но мощность у них меньше(чем у 9240/240) и излишняя чувствительность для такого драйвера как LME49810/830. Усилитель постоянно пытался завестись. Ещё с ключевыми характеристиками 9240/240 можно бороться увеличением тока покоя. Усилитель домашний можно загнать почти в Класс А, ну в глубокий АБ точно можно загнать, это значительно поспособствует линейности таких транзисторов как 9240/240. Великий Нельсон Пасс и то не брезгует применять 9240/240.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость slon10

Мой усилитель на LME49830 запитан±35В. Усилитель для дома и несколько сотен ватт для наших малогабаритных квартир и АС это перебор. А предварительный усилитель на чём собрали?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость alru

А на данной микросхеме в нём и нужды как-то нет! Возьми немного увеличь коэффицент усиления и вся проблема! Тем более качество звучания на такой мощности не пострадает никак!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость
Мой усилитель на LME49830 запитан±35В. Усилитель для дома и несколько сотен ватт для наших малогабаритных квартир и АС это перебор. А предварительный усилитель на чём собрали?

Питать такой усилитель ±35в, как не давать овса породистому жеребцу. Для дома целесообразно иметь питание ±50..55в, в силу того, что электролиты на напряжение более чем 63в, стоят значительно дороже. Предварительный усилитель LME вобще не нужен, на схеме во вложении Ку=24000/820=29. Т.е. на входе 1в, на выходе 29, вполне себе чувствительный усилитель. Кстати, эту схему я ещё нигде не публиковал, если есть интерес, могу и плату выложить, но она сложная, для продвинутых радиолюбов.


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость

По поводу домашней аудиофилии. Рецепт такой: нужны огромные радиаторы для охлаждения выходных транзисторов и большой ток покоя выхлопников, возможно 500..800ма при ±55в питальника(при этом на каждом транзисторе будет постоянно выделяться 0,5..0,8*55=27,5..44вт). И стоит применить именно IRFP9240/240 по 2шт в плечо, как на моей схеме, особенно для LME49830. Абы вы не принимали мои слова голословно приведу пример известного амплиферостроителя класса HighEnd.

burning_amplifier_1.pdf

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость slon10

Ivan! Спасибо за информацию к размышлению.
