Однотактный усилитель на лампе 807

Рекомендованные сообщения

Гость chernig0v

Приветствую всех форумчан!



Присутствует две новые лампы и желание собрать усилитель.

В результате поисков остановился на однотактном усилителе с пентодным включением ламп.



Выходной трансформатор А.Шалина №16:

"...Выходник для РР Г807. Ra-а = 8,34 ком / 8 ом.

Первичка: 4560 витков ПЭВ-2 0,31 мм. Rакт первички – 190 ом.

Вторичка: 144 витка ПЭВ-2 1,00 мм. Rакт вторички – 0,145 ома.

Приведённое – 145 ом.

На каждой катушке:

Четверть первичной обмотки – 1140 витков. Пять слоёв по 228 витков в слое.

Половина вторичной – 72 витка. Четыре слоя в параллель.

Ещё четверть первичной – 1140 витков. Пять слоёв по 228 витков.

Обмотки первички соединяются перекрёстно-последовательно,

вторички – последовательно.

КПД транса – 96%.

Этот трансформатор играл отличный бас. Кому такой нужен – пожалуйста!

Имейте в виду, что интересным вариантом будет запараллеливание первичек.

Тогда можно экспериментировать с Rа-а в широких пределах..."



Полная версия перевода статьи:



musicangel.ru/mess132.htm



НЮАНСЫ:



-на должность "первой" лампы расматриваются кандидатуры - 6С4П-ЕВ, 6Н3П-Е, 6Н23П-ЕВ, 6Н9С (последняя б\у).

Какая лампа более предпочтительней? Помогите расчитать параметры обвязки для выбраной лампы.



-намотка трансформатора описана для PP схемы, как перекомутировать обмотки для SE при нагрузке 4Ом.

Есть ли повторившие данный вариант (подобный) выходного трансформатора?



С уважением Chernig0v.



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Начнем с трансформатора.

Зачем брать за основу двухтактный трансформатор, если есть желание сделать однотактный усилитель?



Лампу на вход - 6н9С - октальная больше по внешнему виду подходит под Г807. Из пальчиковых кандидатов - 6С3П - на мой взгляд лучший кандидат.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость chernig0v

По лампе более-менее понятно.

А вот с трансформатором дела похуже.......посоветуйте достойную конструкцию (или же помогите расчитать) на базе ТС-160 (наиболее предпочтительней - т.к. имеются в наличии).

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Вот в этой теме в первом посте приведена схема на Г-807

https://forum.datagor.ru/index.php?showtopic=16&st=0

От Манакова А.И. - Имя автора говорит само за себя.



Выходной трансформатор для SE на основе ТС160 Вариант для ленивых.

Разбираем трансформатор, на подковы в месте стыка наклеиваем кусочки факсовой бумаги (делаем немагнитный зазор) - собираем.

На каждой катушке сетевые 110в и анодные 40 и 60в (если мне память не изменяет) обмотки включаем последовательно. Эти обмотки на двух катушках соединяем тоже последовательно.

Накальные обмотки (на каждой катушке по одной) соединяем последовательно. У ТС160 они зацеплены параллельно. Включаем и слушаем.



Вариант второй

на каждую катушку мотаем 750 витков (1/4 первички) потом 90 витков толстого провода (вторичка) потом снова 750 витков еще 1/4 первички.

Все четвертинки первичек соединяем последовательно, Вторичные соединяем параллельно. Немагнитный зазор делаем вышеописанным способом из факсовой бумаги. Собираем трансформатор - слушаем.



Хочется большего секционирования (более высокую полосу вверх) - первичную обмотку делим на 6 частей по 500 витков. На каждой катушке будет соответственно 3 секции первички по 500 витков и между ними по вторичной обмотке (2 штуки). Опять все первички последовательно, вторички параллельно.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость chernig0v

Спасибо!



Трейтий вариант нравится наиболее....буду секционировать!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость

Для г-807 необходим трансформатор с Рг не менее 150 Ватт.

Ra= 3к5

L1 не менее 25Гн.

R1 не более 200 ом.

Провод первички не тоньше 0.25мм.

Рекомендую пересмотреть выбор сердечника в пользу Ш-пластин.

ПЛ для РР трансов.

Будут конкретные вопросы - в личку.

По лампам.

Поищите сл. :

6н8с

6с2с

6с5с

6г1

6г7

Если удасться добыть 10Ж12с - в триодном включении наилучший кандидат (и по звуку и по дизайну).

PS. Г-807 один из моих любимых выходных тетродов.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Например вот рецепт от Шалина трансформатора на железе ТСШ-170 Подойдет и к Г807 и к параллельным 4П1Л - тоже красивые прямонакальные лампочки. Их кстати можно и в качестве драйверных для Г807 приспособить.



5. Простой выходной трансформатор на 3,6 ком для однотактников на тех же лампах (6С4С, ГУ50 и пр.)

Первичка – 2400 витков ПЭВ-2 0,35 мм. Три секции по 5+10+5 слоёв, в каждом слое 120 витков. R акт – 108 ом.

Вторичка тем же проводом 120 витков, отвод для 4-х ом от 85-го витка. Две секции по четыре параллельных слоя. Всего восемь параллельных слоёв.

R акт вторички – 0,7 ома. Приведённое – 280 ом.

КПД – 89%.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость

Ещё нюанс.

Александр привёл пример транса для "триодного"вкл. ГУ-50.

Для пентодов Lрассеивания не столь актуальна, как Cмежобмоточная. Посему 3 секции, межслойная изоляция 0,1мм! Намотка желательна в одну сторону. Если есть возможность - ПЭЛШО.

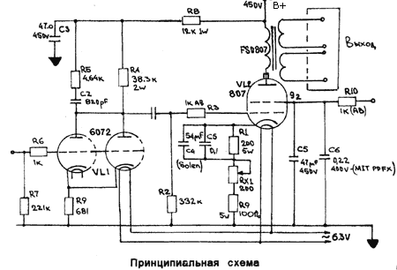

Попробую прикрепить схемку С.Симулкина, многократно проверенную лично.


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость chernig0v

...схема С.Симулкина очень схожа со схемой из первого поста...и неоднократно проверена - радует)))



Почитав немного про выходные трансформаторы, отметил для Себя, что для приемлимого усиления в низкочастотном спектре первичная обмотка должна обладать индуктивностью в несколько десятков Генри (!!!) и при этом иметь минимальное активное сопротивление. Что достижимо увеличением сечения первичного провода и площади поперечного сечения трансформаторной стали. Плюс к этому необходимо намотку вести секционно (в разумных пределах) - для лутшего воспроизведения верхнего звукового диапазона.



Из Ш-образного железа есть пара 170-ок с пластинами 0,35мм. Мотать на них - поудобней.

С удовольствием расмотрю проэкт намотки выходного трансформатора на базе 170-ок с первичкой до 5000-6000 витков секциями.



ПЭЛШО - есть, но его хватит только на один трансформатор(((

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость

Подобие схем - обман.

O.Rankin выбрал режим +450в, 60мА на аноде, и +250в на второй сетке.

У С.Симулкина режим иной.

Если есть возможность - сравните оба, но опыт работы с пентодными SE голосует за низкое анодное при максимальновозможном токе. Также предусмотрите возможность применения фиксированного смещения Г-807.

По трансформатору ответил в Личку.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость avgur

Кто-то пробовал в качестве драйвера 6Ж4,6Ж8?Поделитесь опытом и схемой.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость chernig0v

"Пентод 6Ж8 аналогичен пентоду 6Ж7. В отличие от него пентод 6Ж8 более удобен в монтаже, так как управляющая сетка его выведена на цоколе. Однако 6Ж8 имеет крупный недостаток: большой уровень фона при использовании его в чувствительных микрофонных усилителях с большим коэффициентом усиления вследствие плохой изоляции участка катод-подогреватель.

Пентод 6Ж8 можно заменить пентодом 6Ж3П. При замене необходимо менять ламповую панельку. Результаты замены эффективны. Схемы применения лампы 6Ж8 аналогичны схемам применения ламп 6Ж7 и 6Ж3П."



Лампу 6ж8 встречал в предварительном каскаде УНЧ ламповых приёмников, и редко в самоделках.



Есть несколько схем с этой лампой, если интерестно могу выложить.



_https://www.bluesmobil.com/shikhman/arts/lamp202.gif



_https://s52.radikal.ru/i137/0905/fa/6807a5ea58b2.jpg



_https://msevm.com/oldradio/riga6/riga6.gif



_https://s39.radikal.ru/i086/0905/b0/2b0725ca41bb.jpg
