Однотактный усилитель на лампе 807


Рекомендуемые сообщения

Спасибо! :smile: Все эти схемы есть.Ищу схему SE 6Ж4(6Ж8)+Г-807(пентодом).И интересно мнение человека сделавшего по этой схеме усилитель.Давно сваял схему 6Н9С+Г-807,но что-то мне звучание не очень нравится(так и стоит макет).Усилитель серьёзно проигрывает по звучанию SE на 6Н7С+6П6С.Режимы пробовал разные.Хочу в драйвере попробовать именно железную лампу.Хочется выжать из этой лампы(ради интереса и собственного опыта)все,на что она способна в SE.Ламп второй свежести не использую,лампы одной партии подобраны,тр-р спец.намотан под эту лампу.

Ссылка на комментарий
Поделиться на другие сайты

  • Ответов 24
  • Создана
  • Последний ответ

Топ авторов темы

Топ авторов темы

Изображения в теме

Понятно)

Как по Мне хоРАшо собирать усилитель когда есть некоторое количество ламп, желательно новых.

У ламп конечно-же есть "своё" характерное звучание, но звук наиболее "окрашует" трансформатор ИМХО.

Ссылка на комментарий
Поделиться на другие сайты

незнаю насчёт опыта, взгляды разные, и на мой взгляд ненужно пентод нагружать, максимально возможный ток, опять же имхо, нужно снимать с триода (пентода-тетрода в триодном включении) потому высокое напряжение для г-807 в тетроде вполне нормально (она и 600 держит).

p.s. с 6Ж4 к сожалению не знаком, хотя с десяток лежит, тоже интересны режимы драйвера в пентоде , подозреваю что просыпается она при довольно высоком анодном.

Ссылка на комментарий
Поделиться на другие сайты

Где-то было сообщение ВКН об 6Ж8 + Г-807.

На Аудиопортале точно есть.

Ссылка не вставляется. Может кто поможет: АП - Окололамповый флейм - пентодная палата - пост 722 и далее...

Ссылка на комментарий
Поделиться на другие сайты

Где-то было сообщение ВКН об 6Ж8 + Г-807.

На Аудиопортале точно есть.

Ссылка не вставляется. Может кто поможет: АП - Окололамповый флейм - пентодная палата - пост 722 и далее...

Спасибо за подсказку! :smile: ссылка _https://audioportal.su/forums/showthread.php?t=5239&page=29

Ссылка на комментарий
Поделиться на другие сайты

А что же никто не вспомнил о 6П9? Пентодный драйвер на ней для Г-807 - САМОЕ ТО ЧТО НАДО! Рекомендую попробовать.

Тоже интересно.Схема,режимы.Делитесь. :smile:

Ссылка на комментарий
Поделиться на другие сайты

Ну, например вот такой режим: напряжение питания драйвера 400В, анодная нагрузка 3,3кОм мощностью 3Вт, смещение фиксированное, -3В. Напряжение второй сетки 150В. Ток анода 30мА.

Ссылка на комментарий
Поделиться на другие сайты

Здравствуйте.

У меня есть двух сердечников Ш32 толщина набора 40 мм.

Скажите пожалуйста ,как сделать вьйходника на етие данни железо ,зля лампочка Г-807.

Подскажите тоже самая хорошая схема ,где бась будет доволно хорошие.

Спосибо други.

Ссылка на комментарий
Поделиться на другие сайты

Режимы для Г-807 с драйвером 6Ж8 от ВКН:

6Ж8:

+223в,100к, +91в - анод,

1к2 - катод,

+58в - с2.

6п7с(Г-807):

+300в - после дросселя

сетка2 6к2/2ватта + 220мкФ = 280в.

анод +293в, 3,4кОм

катод 2параллельно 480ом/2ватта + 470мкФ = 17,4в (73мА).

Тр-р вых.: 3к5, 30Гн, 100мА (лучше 120мА) при этом сопр. первички постоянке не более 150-180 Ом.



Ну, например вот такой режим: напряжение питания драйвера 400В, анодная нагрузка 3,3кОм мощностью 3Вт, смещение фиксированное, -3В. Напряжение второй сетки 150В. Ток анода 30мА.

А не многовато 400в для 6П9?

Ссылка на комментарий
Поделиться на другие сайты

Так посчитайте. При токе анода 30 мА на анодной нагрузке упадет 100В. На аноде лампы будет как раз 300В. 400В - питание всей схемы усилителя.

Ссылка на комментарий
Поделиться на другие сайты

Здравствуйте.

У меня есть двух сердечников Ш32 толщина набора 40 мм.

Скажите пожалуйста ,как сделать вьйходника на етие данни железо ,зля лампочка Г-807.

Подскажите тоже самая хорошая схема ,где бась будет доволно хорошие.

Спосибо други.

Сообщение #22

И еще схемы на выбор:




Двухэтажное питание!Вместо 6П3С,можно применить Г-807,6П7С.Режимы изменятся незначительно,хотя можно "поиграться",найдя оптимальный.

Анодный ток первой лампы - 30 мА. Смещение- около 2.8 В.

Стабилитроны КС620А установлены на небольшие пластинчатые радиаторы. При макетировании они подбираются из кучи так, чтобы при токе через стабилитрон порядка 13-15 мА, напряжение стабилизации составляло 112 - 115 В.

Настройка проста - вынимаем оконечную лампу. Включаем драйвер, регулятор громкости на нуле. Регулируя смещение драйвера, между точками А и Б должны получить напряжение 14-15 В. Вставляем оконечную лампу. Включаем питание оконечного каскада. Подрегулируем смешение драйвера так, чтобы падение напряжения на резисторе в 1 Ом составляло 72 мВ.

После часа работы еще раз контролируем это напряжение, при необходимости регулируем смещение драйвера. Лампы должны быть подобраны.

Вых.тр-р:

Первичка: n=2800, d=0,27, в 3 секции

Вторичка: n=140, d=0,8, в 4 секции (для 6 Ом)

Зазор 0,2мм

------------------------------------------------------------------------------------

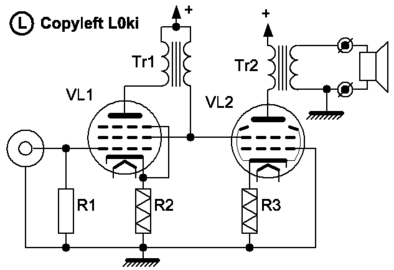

6П9+6П3С(2-й вариант)




Цитата:

"на входе стоит VL1-6П9, на выходе VL2-6П3С.

в катодах вместо резисторов каменные стабилитроны,

ничем не шунтированы.

Окончательно побороть "окраску" разных конденсаторов так и не удалось,

вот и...

получился полностью безконденсаторный усь.

Питание экранных сеток отдельное от простейшего регулируемого последовательного стабилизатора на мосфете (BUZ91).

Цепочка стабилитронов, параллельно ей подстроечник

и через RC фильтр на затвор.

Т.е. схема представляет собой истоковый повторитель, на который подается опорное напряжение.

Регулировкой этого напряжения собственно и подстраивается режим усилителя.

Схема не сложнее "электронного дросселя" (и весьма на него похожа).

"Правоверные" могут поставить вместо мосфета катодный повторитель .

Межкаскадник на железке ОСМ-0,25 намотан двумя проводами

- в два провода одновременно (первичка и вторичка),т.е. бифилярно.

Намотка послойная с прокладками из кальки.До полного заполнения окна.

Та же калька в зазоре.

После намотки все проварено в обезвоженным силикагелем парафине.

Провод на первичке/вторичке одинаковый ПЭТВ 0,355мм.

Витков за 2 с лишним тысячи .

Начала обмоток - питание, концы на анод драйвера и на экранирующие сетки.

БП чтоб не делал наводок на почти неэкранированные межкаскадники

сделан отдельной конструкцией.

Вых.тр-ры вынесены в АС, и подключены 4-проводной антифазной линией.

Ничего особенного собой не представляют - на сдвоенном железе

(т.е. ШЛ-сердечник) от ТС180. Ra = 7,5 кОм."

С форума АУДИОПОРТАЛА.

По поводу Звучания данной связки:

_https://audioportal.su/forums/showpost.php?p=251087&postcount=240



Так посчитайте. При токе анода 30 мА на анодной нагрузке упадет 100В. На аноде лампы будет как раз 300В. 400В - питание всей схемы усилителя.

Уже посчитал,верно. :smile:
