Гитарная голова из Eag Av 760/Hp

[Гость Drummer 1]

А вот про 10уо2а, ни чего сказать не могу. Не довелось с ним «встречаться». Хотя, судя по схеме, мощность усилителя не очень большая – во-первых, выпрямитель на одном кенотроне 5Ц3С. Во-вторых, смещение не фиксированное, а «автомат». Такое смещение, в СССР, делали в промышленных усилителях, как правило, при выходной мощности не более 10 – 15 Ватт. Почему? Не знаю, по крайней мере, для переносных киноустановок, ламповые усилители делали по такому принципу.

Ну я думаю заместо кенотрона всегда можно поставить диоды это не трудно а вот мощность не от этого ж зависит?



Добавлено после раздумий:

Помогите пожалуйста схемами моточными данными вобщем нужна вся инфа по поводу этих усей

[Гость kdtp]

...А нет случайно моточных данных для перемотки выходного еаг...

Однако…., а самому, что трудно было «передрать» из сообщения #2. Ну, ладно…, получите.



Про выпрямители и прочие «штучки», извините, но дискутировать не буду – время жалко…

[Гость Drummer 1]

Однако…., а самому, что трудно было «передрать» из сообщения #2. Ну, ладно…, получите.



Про выпрямители и прочие «штучки», извините, но дискутировать не буду – время жалко…

Это заводские данные а я имел ввиду переделка под 8 ом



Добавлено после раздумий:

Это заводские данные а я имел ввиду переделка под 8 ом

Судя по стандартной намотке если перекоммутировать вторичку и подключить все половинки паралельно получится под восемь ом нагружать или всё равно перематывать ?

Изменено 24 Января, 2014 в 14:04 пользователем Drummer 1

[Гость kdtp]

Тут очень интересна штука получается – если, аккуратненько, перекоммутировать вторичную обмотку, то получим не хилый выходной трансформатор. Raa = 7780 Ом, правда на нагрузку (колонку) 32 Ома. То, что доктор прописал, для ламп Г 807! И перематывать ни чего не надо. Только нужно будет найти два динамика, на 16 Ом и соединить их последовательно. Или 4 динамика по 8 Ом, и то же, скоммутировать последовательно….

[Гость Drummer 1]

Тут очень интересна штука получается – если, аккуратненько, перекоммутировать вторичную обмотку, то получим не хилый выходной трансформатор. Raa = 7780 Ом, правда на нагрузку (колонку) 32 Ома. То, что доктор прописал, для ламп Г 807! И перематывать ни чего не надо. Только нужно будет найти два динамика, на 16 Ом и соединить их последовательно. Или 4 динамика по 8 Ом, и то же, скоммутировать последовательно….

А изначально на какое он сопротивление нагрузки расчитан ?Извиняюсь глупость спросил )



Добавлено после раздумий:

Тут очень интересна штука получается – если, аккуратненько, перекоммутировать вторичную обмотку, то получим не хилый выходной трансформатор. Raa = 7780 Ом, правда на нагрузку (колонку) 32 Ома. То, что доктор прописал, для ламп Г 807! И перематывать ни чего не надо. Только нужно будет найти два динамика, на 16 Ом и соединить их последовательно. Или 4 динамика по 8 Ом, и то же, скоммутировать последовательно….

А если перематывать то какие должны быть моточные данные ?

Изменено 24 Января, 2014 в 14:12 пользователем Drummer 1

[Гость kdtp]

Это усилитель относится к трансляционным и, как правило, непосредственно на динамик, его не подключают. У него линейный выход 100 Вольт. Для подключения динамика используют согласующий трансформатор. Впрочем, можно посчитать – какой должна быть нагрузка, ну, скажем для Raa = 6600 Ом. А оно нужно?



Добавлено после раздумий:

Да, можно, после перекоммутации вторичной обмотки, забабахать нагрузку 16 Ом…, только, при этом Raa, такого выходного трансформатора, будет 5116 Ом. Маловато, не много. Может прокатит, а может и не очень.

[Гость Drummer 1]

Это усилитель относится к трансляционным и, как правило, непосредственно на динамик, его не подключают. У него линейный выход 100 Вольт. Для подключения динамика используют согласующий трансформатор. Впрочем, можно посчитать – какой должна быть нагрузка, ну, скажем для Raa = 6600 Ом. А оно нужно?



Добавлено после раздумий:

Да, можно, после перекоммутации вторичной обмотки, забабахать нагрузку 16 Ом…, только, при этом Raa, такого выходного трансформатора, будет 5116 Ом. Маловато, не много. Может прокатит, а может и не очень.

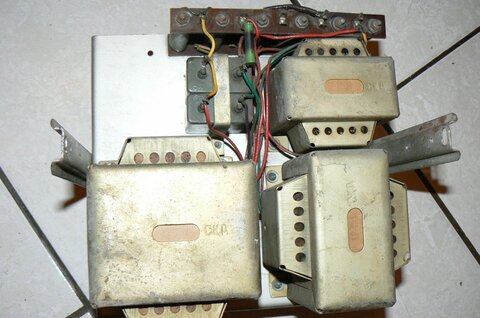

А если на еаг поставить выходной от 10уо2а ? судя по его моточным данным он расчитан на 16 ом где то

[Гость kdtp]

Ну, во-первых, откуда у вас такие данные по выходному трансформатору от усилителя 10уо2а? А, во-вторых, э-э-э-э-э, как бы это попонятнее. Короче – можно, а также, с таким же успехом, можно поставить двигатель от мопеда на грузовик. Почему бы нет? Если хочется…

[Гость Drummer 1]

Ну, во-первых, откуда у вас такие данные по выходному трансформатору от усилителя 10уо2а? А, во-вторых, э-э-э-э-э, как бы это попонятнее. Короче – можно, а также, с таким же успехом, можно поставить двигатель от мопеда на грузовик. Почему бы нет? Если хочется…

Я ж в #5 посте выкладывал данные на этот усь

[Гость kdtp]

Кстати, очень интересно получается. Я тут посчитал - выходит, и в одном и в другом усилителе, если брать за основу сопротивление нагрузки равное 16 Ом, то на усилителе 10уо2а, Raa = 5184 Ом, а на усилителе Eag Av 760/H, Raa = 5116 Ом. Очень близкие результаты. По моему, можно попробовать сделать и тот и другой, с минимальными переделками и «доделками». По крайней мере, выходные трансформаторы можно не перематывать. В усилителе 10уо2а оставить как есть, а в усилителе Eag Av 760/H только перекоммутировать. Ну и заменить силовой в усилителе 10уо2а. Далее, надо решить какие предварительные усилители буду у них и…, вперёд.

[Гость Drummer 1]

Кстати, очень интересно получается. Я тут посчитал - выходит, и в одном и в другом усилителе, если брать за основу сопротивление нагрузки равное 16 Ом, то на усилителе 10уо2а, Raa = 5184 Ом, а на усилителе Eag Av 760/H, Raa = 5116 Ом. Очень близкие результаты. По моему, можно попробовать сделать и тот и другой, с минимальными переделками и «доделками». По крайней мере, выходные трансформаторы можно не перематывать. В усилителе 10уо2а оставить как есть, а в усилителе Eag Av 760/H только перекоммутировать. Ну и заменить силовой в усилителе 10уо2а. Далее, надо решить какие предварительные усилители буду у них и…, вперёд.

Если смотреть на конструктив 10уо2а с него 50ватт чистого синуса можно взять ? так как динамики 100 ватт

Изменено 24 Января, 2014 в 19:32 пользователем Drummer 1

[Гость kdtp]

50 Ватт, конструктив…, ну, ну.… Повторюсь – спорить и полемизировать нет ни какого, на то, желания…. 50, так, 50….
