Pashka

Сверхлинейный УМЗЧ Матюшкина класса High-End на транзисторах

Рекомендованные сообщения

Итак, вчера запустил входной каскад и решил его измерить. Результаты, если честно, не очень. Дело в том, что я не смог у себя найти трансформатор с необходимым напряжением на вторичках, чтобы запитать схему, поэтому питал нестабилизированным ±19В с емкостью фильтров в БП по 680 мкФ на плечо. В сам входной каскад никаких шунтирующих емкостей не ставил. В итоге уровень гармоник получился от 0,05 до 0,7% в зависимости от входного напряжения, преобладают нечетные гармоники. Уровень пульсаций сравним с уровнем гармоник, при Кг=0,05%.

Далее в планах: 1. Перемотать трансформатор на нужные напряжения и запитать схему через стабилизатор. 2. Зашунтировать источники опорного напряжения (светодиоды) конденсаторами.



P.S. Только что появилась мысль ничего не перематывать, а запитать стабилизированным ±15В. Ведь при наличии обратной связи входной каскад будет работать с малым сигналом и ±15В должно хватить для работы с малыми искажениями.

Изменено пользователем pashka

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Павел, я рад вашему продолжению экспериментов с усилителем. Блоку питания нужно тоже уделить внимание. Он может быть нестабилизированным двухполярным с емкостями конденсаторов фильтра 2х10000 мкФ. Как конденсаторы фильтра, так и диоды (диодный мост) можно зашунтировать пленочными конденсаторами.

Следует также обратить внимание на монтаж и конструкцию опытного образца. Желательно разместить всю конструкцию в дюралевом корпусе (хотя бы на пластине). Входное сопротивление усилителя сравнительно велико, поэтому он чувствителен к наводкам. Нужно соединять вход экранированным проводом.

Вопросы «земли» актуальны, как и в любом УМЗЧ.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Вчера удалось подключить входной каскад (VT1-VT4) к нормальному стабилизированному БП на LM7815/7915, подпертыми стабилитронами по 6 вольт. Ниже результаты измерений RMAA при выходном сигнале амплитудой 1В от пика до пика.

Таблица измеренных параметров:


Светодиоды HL1, HL2 зашунтированы электролитами по 100 мкФ, без них уровень шума (в который входят и пульсации) на 3дБ выше.

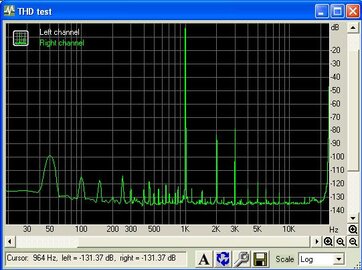

Коэфф. гармоник:




Уровень шума:

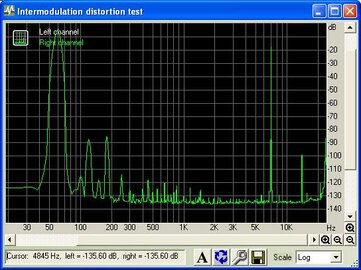

Интермодуляция+шум:




Думаю очень неплохо получилось для входного каскада, в составе с остальными каскадами в петле общей ООС параметры должны быть гораздо лучше. Смущает только то, что 3я гармоника преобладает над 2ой.

Начинаю процесс сборки буферного каскада (VT5-VT8)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Freepainter
Светодиоды HL1, HL2 зашунтированы электролитами по 100 мкФ, без них уровень шума (в который входят и пульсации) на 3дБ выше.



Светодиоды HL3, HL4 зашунтированы ?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Светодиоды HL3, HL4 зашунтированы ?

Нет, в планах было, но еще не шунтировал. Думаю, там емкость надо побольше поставить, т. к. внутреннее сопротивление с/диодов небольшое.



P.S. Закралась мысль, что я неправильно измерил. Выходное сопротивление этого каскада велико и, наверное, нужно было после него поставить буфер на каком-нибудь качественном ОУ с входным сопротивлением в несколько раз большим. Эх, опять все перемерять :smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость

Жаль, что нет продолжения!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

При ремонте мониторов частенько приходится использовать транзисторные сборки IRF7389, IRF7328 и им подобные, можно ли их использовать в схеме обсуждаемого усилителя вместо полевиков?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
транзисторные сборки IRF7389, IRF7328 и им подобные, можно ли их использовать в схеме обсуждаемого усилителя вместо полевиков?

Нет, они другого типа и другого назначения.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Привет. Лучше сразу к делу. По ответам поймёте.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

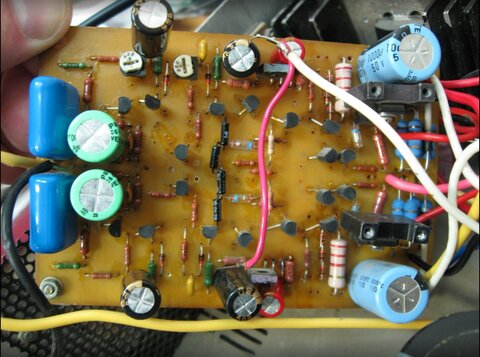

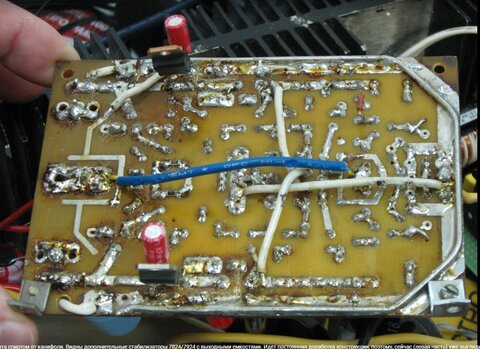

собрано было 2 канала по орииналу . 1-ый изначально заработал , потом загенерил и перестал работать . И раньше были срывы в генерацию только я не понимал что это - выражалось в падении мощности.

 2-й канал сразу не заработал - что то в режимах по постоянному току

 Вот карта напряжений

 Пока не знаю с чего начать - боязно всё сразу менять подонять к новому проекту , Хочу пошагово  .  Особо не охота стабилитроны менять на светодиоды  .

Наверно начать нужно с входного усилителя .

 Начал искать  транзисторы 2SC2240  - вообще не нашол , даже заказать за бугром проблематично . 2SA1015 есть несколько б\у , надо покопаться .

Так же не очень охота увеличивать выходной каскад  до 3-х транзисторов , но если неизбежно - то придётся .


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
В 06.09.2019 в 20:28, Quicksilver сказал:

1-ый изначально заработал , потом загенерил и перестал работать

Внешний вид монтажа покажите. И осциллограмму генерации.





Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
