простая переноска с фильтром

Рекомендованные сообщения

Гость Alloinkil

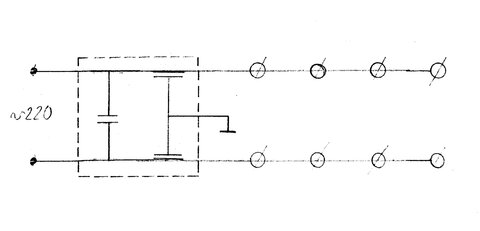

Решил сделать небольшую переноску с фильтром, чтоб хоть чуть чуть уменьшить пульсации, вот схема, может что не так, кондер к75-37



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Решил сделать небольшую переноску с фильтром, чтоб хоть чуть чуть уменьшить пульсации

Руслан!

1 В сетевой розетке точно есь 3-ий провод точно заземленный?

2 Какие ПУЛЬСАЦИИ хочется уменьшить и где?

3 Что будет работать от этой переноски?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

А схема перерисована с кондера?

1-что за пульсации?

2-что это за детали на схеме кроме ёмкости к75 37?

3-куда подключен общий этих деталек?

4-что собираетесь включать в удлинитель?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Alloinkil
Руслан!

1 В сетевой розетке точно есь 3-ий провод точно заземленный?

2 Какие ПУЛЬСАЦИИ хочется уменьшить и где?

3 Что будет работать от этой переноски?

третий провод будет висеть просто в воздухе, пульсации напряжения, подключен паяльник 20вт, лампа настольная.



Добавлено после раздумий:

А схема перерисована с кондера?

1-что за пульсации?

2-что это за детали на схеме кроме ёмкости к75 37?

3-куда подключен общий этих деталек?

4-что собираетесь включать в удлинитель?

эти детали то просто клеммы.

Изменено пользователем Alloinkil

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
третий провод будет висеть просто в воздухе, пульсации напряжения, подключен паяльник 20вт, лампа настольная.



Добавлено после раздумий:



эти детали то просто клеммы.

Как раз тот случай, когда хочется забить и пойти спать...

К клеммам розетки, дружище, земля не подключена, там нарисовано что то ещё.

Паяльнику и настольной лампе пульсации напряжения пофиг, они должны работать

от пульсирующего напряжения 50гц 220 вольт.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
третий провод будет висеть просто в воздухе, пульсации напряжения, подключен паяльник 20вт, лампа настольная.

Руслан!

1 Ясно, значит от проходных конденсаторов толку 0.

2 Понятно, что пульсации напряжения. Какие - на паяльнике и настольной лампе?

3 Ясно.

4 Отчего появилось такое желание - просто так?

***

В таком виде толк от этого конденсатора будет очень-очень мал.

Эффект даст только LC - фильтр.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Alloinkil
Руслан!

1 Ясно, значит от проходных конденсаторов толку 0.

2 Понятно, что пульсации напряжения. Какие - на паяльнике и настольной лампе?

3 Ясно.

4 Отчего появилось такое желание - просто так?

***

В таком виде толк от этого конденсатора будет очень-очень мал.

Эффект даст только LC - фильтр.

ну тоесть оно все не бахнет если я его включу, а за советы спасибо

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
ну тоесть оно все не бахнет если я его включу

За это не ручаюсь, ручаюсь за то,что паяльник и лампа постоянно работают с пульсациями 308 В и неплохо себя чувствуют.

При подключении чего-либо в сеть 220 В надо соблюдать Технику Безопасности!!!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
За это не ручаюсь, ручаюсь за то,что паяльник и лампа постоянно работают с пульсациями 308 В и неплохо себя чувствуют.

А на конденсаторе написано 250 В. Так, что бабахнет запросто.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
А на конденсаторе написано 250 В. Так, что бабахнет запросто.

Не должон. Фото поганое, ничего не видно, но конденсатор наверняка выдран из стиральной машины и стоял прямо в сети, 250 доллжно быть переменное напряжение.

А то что не бабахнет именно у Alloinkil, я гарантировать не могу.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Зато если не бабахнет, паяльник и настольная лампа будут работать чище...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Не должон. Фото поганое, ничего не видно,

Вот здесь _https://forum.cxem.net/uploads/monthly_11_2011/post-147158-0-79499900-1321609972_thumb.jpg получше, действительно переменное, то я тормознул. Тогда есть шанс. Только все-таки непонятна цель.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
