Двуполярное питание ОУ из однополярного +12В

[Гость primaangel]

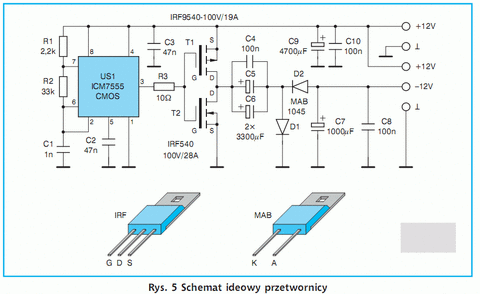

Вот нарыл интересное решение двуполярного питания из однополярного на IMC7555. Ну а так как мне необходимо максимум 1А для всех предов и суматоров, то я думаю можно поставить что то менее "тяжелое" чем 20-и амперные мосфеты?

Я думаю особо перекоса по напряжению не будет. (питание устройства от батареи ИБП)

Изменено 24 Апреля, 2016 в 11:34 пользователем primaangel

[Гость primaangel]

Наиболее корректное решение: установить ещё один выпрямитель на +12В. (ёмкости разд. + диоды + ёмкости фильтра). Габариты несколько возрастут, зато лучшая симметрия плеч, одинаковая нагрузочная способность, гальваническая развязка при одном общем проводе, а также более эффективная фильтрация от помех в бортсети. Мосфеты, для надёжности, оставить те же.

Bravo!!! Ведь действительно это будет оптимальным решением моей проблемы, которая растянулась уже на вторую неделю подготовки!

Спасибо Вам большое!

И еще один вопрос D1 D2 можно заменить на MBRF20100CT сдвоенный диод 2х10А но я даже не знаю, наверно даже на MBRF10100CT(2х5А)?

[Yamazaki]

Вот нарыл интересное решение двуполярного питания из однополярного на IMC7555. Ну а так как мне необходимо максимум 1А для всех предов и суматоров, то я думаю можно поставить что то менее "тяжелое" чем 20-и амперные мосфеты?

Да, будет прекрасно работать и с менее злыми транзисторами. Однако схема нуждается в доработке! Нужно создать дедтайм, чтобы при открытии одного транзистора другой гарантированно успел закрыться.

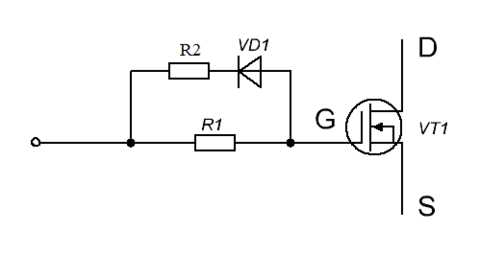

Там общий резистор на два затвора, а надо на каждый повесить вот такую штуку:

Затвор будет заряжаться и разряжаться разным током, соответственно, с разной скоростью.

Не забудьте, поскольку верхний транзистор другой полярности, на него диод тоже ставится другой стороной.



R1 и R2 зависят от заряда затвора транзисторов. Если вы обойдетесь чем-то вроде IRF610/9610, достаточно R1=150 Ом, R2=10 Ом

[Yamazaki]

... Мосфеты, для надёжности, оставить те же. ...

Суммарная емкость затворов этих транзисторов 3.5нФ, резистор 10 Ом, фронты крутые. В момент переключения броски тока в цепи затворов должны быть более ампера. У микрухи абсолютный максимум по даташиту 100мА. Лучше не перегибать.

[Гость primaangel]

... R1 и R2 зависят от заряда затвора транзисторов. Если вы обойдетесь чем-то вроде IRF610/9610, достаточно R1=150 Ом, R2=10 Ом ...

Спасибо за совет! Купил, собрал, запустил - работает стабильно по сей день!

titpol тоже спасибо за помощь!

И всем кто откликнулся огромное спасибо!
