Гость Alloinkil

Не могу подключить регулятор громкости в усилителе на TDA7377

Рекомендованные сообщения

Гость Alloinkil

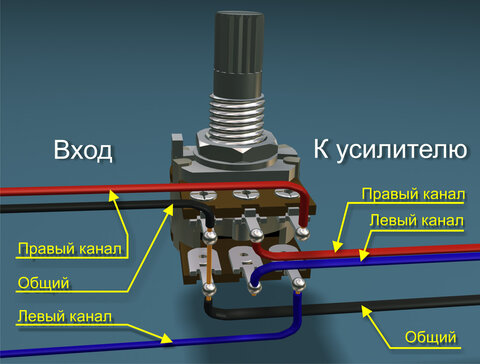

Добрый день или ночь :smile: , вобще нужно подобрать регулятор громкости для даного уся, вобщем ставил я сдвоеный резюк, не то, громкость нарастала не плавно и то в одной колонке то в другой плюс шуршал очень, брал с линейной хар-кой, подключал как на рисунке

Потом нарыл вот ету схемку вобщем не плохо, но есть трудности с розщетом резистора который идет до переменного и почемуто бас слишком хрипит (даже пердит), но! плавно повышается громкость а главное в обоих колонках одновременно.

Вобщем прошу ваших советов господа.



Добавлено после раздумий:

вот



Изменено пользователем Alloinkil

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Знаете,что? Сходите купите исправный переменник. Лучше новый. И чтобы на нем была написана буква А. Написано на всех.

Или буква В, если переменник русский. Подключите как нарисовано на цветной картинке.

И фсе. Не будет ни пердеть ни хрипеть, и громкость будет нарастать плавно.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Alloinkil

да я уже их штук пять закупал, либо шумят, либо контакты в них отходят

Изменено пользователем Alloinkil

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
да я уже их штук пять закупал, либо шумят, либо контакты в них отходят

Вот и надо было сразу покупать нормальный, пусть даже в 5 раз дороже. По деньгам вышло бы то же самое, а время и нервы бы сэкономили.

Дмитрий вам об этом уже говорил.



А схему вы нашли не очень хорошую.

Изменено пользователем Lexter

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость victors

Если в переменном резисторе отходят контакты, можно попробовать такой резистор разобрать, проклепать, слегка, неподвижные контакты и подогнуть подвижный. Так же можно попробовать мягким графитовым стержнем от карандаша, протереть резистивный слой резистора. Шум может уйти, а сопротивление изменится слабо, вполне допустимо для УМЗЧ на ИС.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Alloinkil
Вот и надо было сразу покупать нормальный, пусть даже в 5 раз дороже. По деньгам вышло бы то же самое, а время и нервы бы сэкономили.

Дмитрий вам об этом уже говорил.



А схему вы нашли не очень хорошую.

Ябы и купил, но ничего лучше, увы, нет, а схемка для начала норм, кстати может подсоветуете достойный аналог этой имс :smile:



Добавлено после раздумий:

Если в переменном резисторе отходят контакты, можно попробовать такой резистор разобрать, проклепать, слегка, неподвижные контакты и подогнуть подвижный. Так же можно попробовать мягким графитовым стержнем от карандаша, протереть резистивный слой резистора. Шум может уйти, а сопротивление изменится слабо, вполне допустимо для УМЗЧ на ИС.

хм, спасибо за совет

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... может подсоветуете достойный аналог этой имс

А где там микросхема? Там у вас четыре транзистора нарисовано. :smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Alloinkil
А где там микросхема? Там у вас четыре транзистора нарисовано. :smile:

а тоесть вы про саму схему регулятора

Изменено пользователем Alloinkil

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Alloinkil

И еще вопрос, какое максимальное напряжение для TDA 7377

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
И еще вопрос, какое максимальное напряжение для TDA 7377

В даташите макс. 18 вольт. Так как микросхема позиционируется как автоусилитель, более 15 воль не стоит.

з.ы. Такие вещи можно и самому посмотреть. Даташиты на МС в сети есть...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Alloinkil
В даташите макс. 18 вольт. Так как микросхема позиционируется как автоусилитель, более 15 воль не стоит.

з.ы. Такие вещи можно и самому посмотреть. Даташиты на МС в сети есть...

я исмотрел, вообще для таких копеешных мс 14.4 вольта, просто хочу узнать кто на практике проверял как она работает скажем на 20в

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
я исмотрел, вообще для таких копеешных мс 14.4 вольта,

Причем здесь копеечность МС, 14.4 вольта это напряжение полностью заряженного акк. батареи авто.

просто хочу узнать кто на практике проверял как она работает скажем на 20в

А почему не 30 или 40 вольт ?

Думаю что никто не проверял. Если хотите сжечь МС, можете проверить...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
