Гость termen

Нужна схема лампового вокального преампа/компрессора

Рекомендованные сообщения

Гость termen

Всем доброго времени суток! Друг рокер просит сделать ламповый преамп для микрофона с компрессором. У меня есть мысли взять вот этот преамп https://datagor.ru/musicbox/2177-sdelay-sam...-mikrofona.html



и связать с этим __https://www.electroschematics.com/99/mini-audio-compressor-schematic/.___



Что вы скажете, господа радиолюбители? Жду ваших предложений) Спасибо=)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость termen

Сделал преамп по вот этой схеме.

__https://i238.photobucket.com/albums/ff49/vari-mu/OPTO1-1.jpg__

НО:!!! светодиод горит постоянно, не меняя яркость свечения в зависимости от уровня сигнала. Схема собрана верно, проверено не раз и не только мной. Помогите, пожалуйста, как решить эту проблему. Заранее, большое спасибо.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Сделал преамп по вот этой схеме.

__https://i238.photobucket.com/albums/ff49/vari-mu/OPTO1-1.jpg__

НО:!!! светодиод горит постоянно, не меняя яркость свечения в зависимости от уровня сигнала. Схема собрана верно, проверено не раз и не только мной. Помогите, пожалуйста, как решить эту проблему. Заранее, большое спасибо.

Какой светодиод? Оптрона? Как определил?

А если отключить правый вывод R7 от транс-ра и подкл. к общему проводу?

И что, горит при увеличении R17 до максимума? НЕ ВЕРЮ.

Как организовано питание ОУ?

Изменено пользователем chugunov

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость termen
Какой светодиод? Оптрона? Как определил?

А если отключить правый вывод R7 от транс-ра и подкл. к общему проводу?

И что, горит при увеличении R17 до максимума? НЕ ВЕРЮ.

Как организовано питание ОУ?





Светодиод безымянный, крассный 5 мм с прозрачной линзой. Фоторезюк - фпф 7а

Отключать R7 не пробовал.

Именно так, при увеличении до максимума.

Питалово оу от стаб. 12в источника на lm7812, накальная шина.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Светодиод безымянный, крассный 5 мм с прозрачной линзой. Фоторезюк - фпф 7а

Отключать R7 не пробовал.

Именно так, при увеличении до максимума.

Питалово оу от стаб. 12в источника на lm7812, накальная шина.

termen

Не родственник Льва Сергеевича?

На схеме нарисован именно ОПТРОН, светодиода нет, потому и спрашиваю.

Мы должны догадываться, что аналог оптрона сделан из светодиода и фоторезистора?

Это нормально, заставлять других людей угадывать, как там на самом деле?

А если мы будем отвечать в том же духе?



Я не верю, что светодиод горит с одинаковой яркостью при изменении сопротивления последовательно с ним от 0 до 25 кОм.

Этого быть не может, надо искать ошибку.



Могу ответить не подробно, а в том же духе, может будет понятнее:

питалово неправильно.



Надо было нарисовать и указать напряжения на всех выводах ОУ.



Для начала надо отделить мух от котлет - ламповую часть от ОУ и наладить узел на ОУ отдельно.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость termen
termen

Не родственник Льва Сергеевича?

На схеме нарисован именно ОПТРОН, светодиода нет, потому и спрашиваю.

Мы должны догадываться, что аналог оптрона сделан из светодиода и фоторезистора?

Это нормально, заставлять других людей угадывать, как там на самом деле?

А если мы будем отвечать в том же духе?



Я не верю, что светодиод горит с одинаковой яркостью при изменении сопротивления последовательно с ним от 0 до 25 кОм.

Этого быть не может, надо искать ошибку.



Могу ответить не подробно, а в том же духе, может будет понятнее:

питалово неправильно.



Надо было нарисовать и указать напряжения на всех выводах ОУ.



Для начала надо отделить мух от котлет - ламповую часть от ОУ и наладить узел на ОУ отдельно.



Нет, не родственник.

Схему рисовал не я, поэтому за допущенные в ней ошибки прошу прощения.

Светодиод яркость меняет.

ОУ - 4558.

Расположение выводов:

1- выход первого канала

2- инв. вход 1 канала

3- неинв. вход 1 канала

4 - минус питалова

5 - неинв. вход второго канала

6 - инв. вход второго канала

7 - выход второго канала

8 - плюс питалова.



Напруги на выводах оу:

1- 10,18в

2- 10,08в

3,4,5 - 0в

6 - 10,17в

7- 10,18в

8 - 11,9в

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Ну вот, теперь кое-что ясно.

1. Термен, имя-то есть человеческое, а то общение неравноценное.

2. Для доказательства, что "Термен" не провокатор, прошу фото этого компрессора.

Почему такие вопросы? Я не верю в ответы.

3. Крайне невежливо так отвечать - мне надо ломать голову, чтобы соотнести режимы с самой схемой.

А общение должно быть взаимно вежливым или взаимно невежливым.

Надо нарисовать схему с ОУ и указать режимы, чтобы читать было удобно.

4. Нормальный ответ про питание я так и не получил - схему, а теперь уже прошу и фото please.

Как можно из ~6,3 получить стабилизированное =12 В ??? Мне интересно.

5. Питание ОУ должно быть двуполярное!! Поэтому я и написал. Надо и дальше угадывать? Нормальной схемы с указаниями режимов нет (ламповая часть пока не интересует).

6. Или ОУ сожжен, или ошибки в монтаже, или обман.

ОТКУДА на входе ОУ может взяться 11 В, если там "земля"?

7. При инвертирующем включении и высоком потенциале на входе "-", на выходе д. б. "0",а здесь не так, не верю.

Советую почитать про работу ОУ в инвертирующем включении.

Повторно советую снять напряжение с ламп и пр. выв. R7 на общ. провод.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость termen
Ну вот, теперь кое-что ясно.

1. Термен, имя-то есть человеческое, а то общение неравноценное.

2. Для доказательства, что "Термен" не провокатор, прошу фото этого компрессора.

Почему такие вопросы? Я не верю в ответы.

3. Крайне невежливо так отвечать - мне надо ломать голову, чтобы соотнести режимы с самой схемой.

А общение должно быть взаимно вежливым или взаимно невежливым.

Надо нарисовать схему с ОУ и указать режимы, чтобы читать было удобно.

4. Нормальный ответ про питание я так и не получил - схему, а теперь уже прошу и фото please.

Как можно из ~6,3 получить стабилизированное =12 В ??? Мне интересно.

5. Питание ОУ должно быть двуполярное!! Поэтому я и написал. Надо и дальше угадывать? Нормальной схемы с указаниями режимов нет (ламповая часть пока не интересует).

6. Или ОУ сожжен, или ошибки в монтаже, или обман.

ОТКУДА на входе ОУ может взяться 11 В, если там "земля"?

7. При инвертирующем включении и высоком потенциале на входе "-", на выходе д. б. "0",а здесь не так, не верю.

Советую почитать про работу ОУ в инвертирующем включении.

Повторно советую снять напряжение с ламп и пр. выв. R7 на общ. провод.

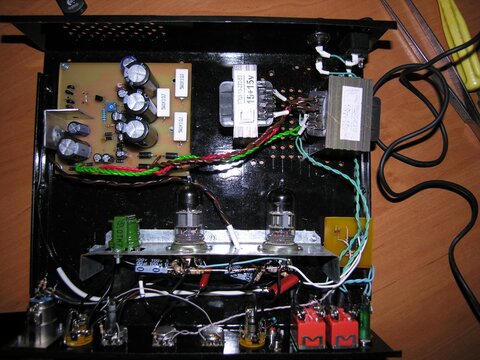

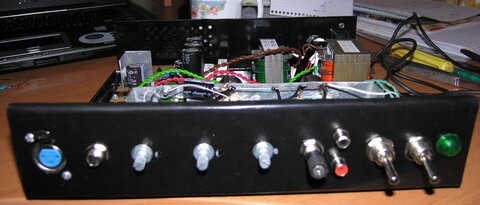

В миру зовут Вадим. Фото аппарата прилагаются.

О чём Вы говорите, какие провокации? зачем мне это?=)

Схемку отрисую завтра, сегодня уже нету времени.



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
О чём Вы говорите, какие провокации? зачем мне это?=)

Схемку отрисую завтра, сегодня уже нету времени.

Хорошо, Вадим.

Провокации? Есть такое развлечение в интернете. Не хочу без толку тратить время.

Итак, в очередной раз кратко повторяю.

Отключить узел на ОУ от ламп.

Сделать питание ОУ двухполярным.

Из ~6,3V нельзя сделать не только ±12В, но даже стабильные +12В (можно, но я уверен, что этого нет).

Где-то ошибка, ОУ так работать не может, напряжения на его входах +и- должны быть в точности равны.

Или неисправен ОУ (хотя он выдерживает черта лысого по входу), или косяки в монтаже.

Схему с ОУ можно не рисовать, а в любом редакторе накарябать на имеющейся напряжения или другие вещи.

Нужен не чертеж по ГОСТу, а что-то удобоваримое.

Схема питания ОУ с напряжениями нужна.

Узел на ОУ - детектор + и - с регулировкой чувствительности и т. п. Схема простая, должна работать.

Что оптрон открыт, сейчас даже хорошо - видно как зажигается.

В общем, если есть терпение и готовность отвечать на мои или не мои вопросы, проблему можно решить.

Возможно с появлением двухполярного питания всё заработает автоматом.

Откуда схема? Ссылка осталась? Невредно взглянуть.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость termen
Хорошо, Вадим.

Провокации? Есть такое развлечение в интернете. Не хочу без толку тратить время.

Итак, в очередной раз кратко повторяю.

Отключить узел на ОУ от ламп.

Сделать питание ОУ двухполярным.

Из ~6,3V нельзя сделать не только ±12В, но даже стабильные +12В (можно, но я уверен, что этого нет).

Где-то ошибка, ОУ так работать не может, напряжения на его входах +и- должны быть в точности равны.

Или неисправен ОУ (хотя он выдерживает черта лысого по входу), или косяки в монтаже.

Схему с ОУ можно не рисовать, а в любом редакторе накарябать на имеющейся напряжения или другие вещи.

Нужен не чертеж по ГОСТу, а что-то удобоваримое.

Схема питания ОУ с напряжениями нужна.

Узел на ОУ - детектор + и - с регулировкой чувствительности и т. п. Схема простая, должна работать.

Что оптрон открыт, сейчас даже хорошо - видно как зажигается.

В общем, если есть терпение и готовность отвечать на мои или не мои вопросы, проблему можно решить.

Возможно с появлением двухполярного питания всё заработает автоматом.

Откуда схема? Ссылка осталась? Невредно взглянуть.



Если правильно Вас понял - то вот. Рисовал так, чтоб просто иметь предсавление о питалове оу. Предохранители-тумблера и источники анодного и фантомного питания "условно непоказаны". ВОт.

Ссылка:

____https://diyfactory.ru/forum/index.php?showtopic=198



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость rubenlukin
иметь предсавление о питалове оу

ИМХО с таким трансом, который отдаёт 18 переменки, нужно по-другому организовать питание -- искусственную среднюю точку сделать.

Только снять с такой штуки +/-12В не получится, но получится +/-9В, что для этого ОУ вполне приемлемо.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость termen
ИМХО с таким трансом, который отдаёт 18 переменки, нужно по-другому организовать питание -- искусственную среднюю точку сделать.

Только снять с такой штуки +/-12В не получится, но получится +/-9В, что для этого ОУ вполне приемлемо.





Т.е. сделать отдельный двухполярный выпрямитель, создать исскуственную среднюю точку делителем с двох резюков, шунтированных электролитами, потом по лм-ке на плюс и на минус, опять кондёры и имс, верно?



В некоторых схемах видел, что незадействованный вход ОУ "садили" на землю через электролит сравнительно большой ёмкости (22μF, 47μF). Это тоже своего рода развязка?
