Гость AlexFrolov

Ремонт SVEN SPS-820

Рекомендованные сообщения

Гость AlexFrolov

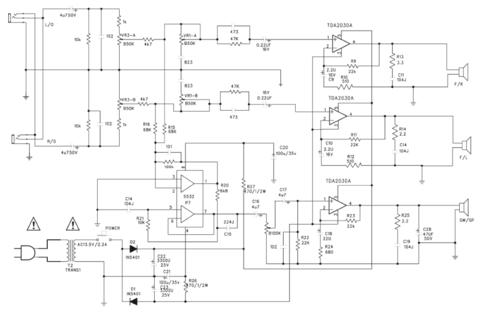

Всем здравствуйте. Появилась в 2009 году у меня такая акустика, первые недели две радовала чистым и мощным звуком на любой громкости, но потом стала внезапно так сказать "садиться", появились хрипы, треск из динамика сабвуфера, искажения, в итоге звук чистый только до одной трети громкости, дальше бубнеж и пердеж. И вот сейчас руки дошли до нее. Динамик в сабе в полном порядке, так как при подключении другого низкочастотного дина хрипы также есть. Попробовал заменить конденсаторы по питанию с 3000 μF на 10000 μF, не помогло. Заменил тда2030а, которая идет на саб, на тда2050, тоже не помогло. Дальше мои познания в звукотехнике заканчиваются и я не знаю, куда копать. Фотографии платы и схему из мануала на колонки прилагаю, только есть некоторые различия: Транс у меня в колонках с двумя вторичками, то есть питание двухполярное, диодов в выпрямительном мосту 4 вместо 2 как на схеме, конденсатор С28 который идет на выход динамика сабвуфера отсутствует, микросхема на регулировке нч/вч стоит 4558D. Надеюсь на Вашу помощь, спасибо.





Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Маленький 8-ногий 5532 операционник заменить.

Несколько подобных по схеме Микролабов, прошедших через мои руки вылечились от хрипов именно заменой ОУ предварительного каскада.

Не поленитесь заменить электролиты мелкие вокруг этой микросхемы и на входе платы оконечного усилителя.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость AlexFrolov

Спасибо, попробую. А менять на 5532 или так и оставить 4558?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Я ставил первый попавшийся ОУ с подходящей цоколевкой и напряжением питания. На нем собран НЧ фильтр для саба. Думаю что искать породистые аудиофильские операционники туда смысла нет большого.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Таких операционников двухканальных найти довольно легко. Я менял на TL700 и TL800 какие -то. Попадались и JRS4558. У меня кстати уже который год такой Свен играет. У дочери уже лет пять, чтобы не соврать. По сей день. В трубу ФИ у дочериного комплекта только поролоновый рассекатель поставил. На своём к электролитам в 3300,0 мФ добавил по 2200,0. Нужно диоды моста поменять. Слабоваты родные.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость AlexFrolov

Отчитываюсь: поменял операционник, поменял все электролиты- результата никакого. Как трещал, так и трещит. Не знаю, что ему еще надо, я в отчаянии

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость klon_kz

А питание проверял? Нет ли просадки при увеличении громкости? Или перекос в плечах?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

AlexFrolov попробуйте на всех микросхемах TDA2030 между 3 и 5 ножками припаять керамические конденсаторы на 0,1μF. Они обязаны быть в схеме но похоже их нет.

И вот ещё что, заменив родные конденсаторы в питании, вы новые припаяли проводами, а это не есть хорошо. Очень желательно чтобы длина проводников от конденсаторов до микросхем была минимальной, поэтому поставьте на те места где раньше были родные конденсаторы новые хотя бы на 1000μF Те что подпаяны проводами убирать не нужно.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость victors

Вовчик мудро про длинные провода написал. В даташите советуют электролиты, зашунтированные керамикой, вешать как можно ближе к ИС. Радиолюбители умудряются паять их прямо на ножки ИС.



Вы можете к фильтру сабвуфера подключить ИС левого или правого канала (схемы одинаковы) тогда поймёте - хрип даёт фильтр или УМ.



Есть возможность посмотреть осциллографом? Хотябы сделанным из зв. платы компа (на частоте 150 - 300 Гц)?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость AlexFrolov

Большое спасибо всем откликнувшимся. По делу: питание без нагрузки 22В, при полной громкости проседает до 16-17В, перекоса в плечах нет. Конденсаторы между 3 и 5 ногами есть, только на микросхеме сабвуфера и одного канала как и положено керамика 0,1μF, а на другом канале электролит 2,2μF, так было с завода, даже на плате под электролитом место помечено значком электролитического конденсатора с обозначением полярности. Электролиты по питанию на проводах убрал, поставил на место родные по 3300μF, плюс напрямую подпаял к ним с другой стороны платы два конденсатора по 4700μF, с этим проблем нет. Осциллограф видел только на картинках к сожалению. Хочется уточнить, что хрип не похож на тот, который возникает при нехватке питания или перегрузке усилителя, это скорее треск, дребезжание. Это проявляется при подключении любого динамика к выходу канала сабвуфера

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость AlexFrolov

Мда..дребезжит именно динамик, прошу прощения, не разобрался сразу. Хотя на вид всё хорошо- ничего не отклеилось, катушка за керн не цепляет. Расковырял половину усилителя из за этого гада:smile: может другой подобный низкочастотник найду, ∅ 10см, 4ом, 30 ватт.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Динамик в сабе в полном порядке, так как при подключении другого низкочастотного дина хрипы также есть...

Мда..дребезжит именно динамик, прошу прощения, не разобрался сразу.

Бывает :smile:

Перед тем, как искать другой динамик, надо попробовать найти причину дребезга и устранить её.

ЕСЛИ звуковая катушка не задевает за керн, то скорее всего отклеилась центрирующая шайба или диффузор.

Надо включить динамик без корпуса, подать на него сигнал до появления тех самых хрипов и постараться, прижимая пальцами, найти отклеившийся участок.

Еще могут токоподводящие провода на тыльной стороне динамика биться о диффузор - подать низкую частоту и посмотреть глазом.

Проще подклеить старый динамик, чем искать новый.
