Трехполосный активный кроссовер

[picap]

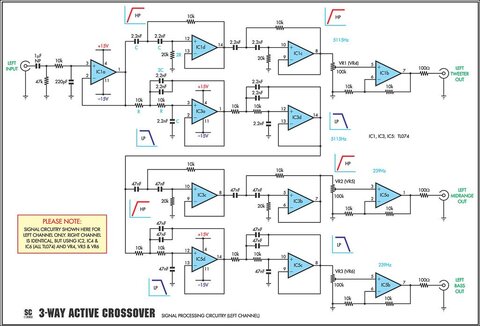

Собираю трехполосный активный кроссовер. Схема его есть и в нэте, и в журнале Радиолюбитель.

Возникли пока два вопроса:

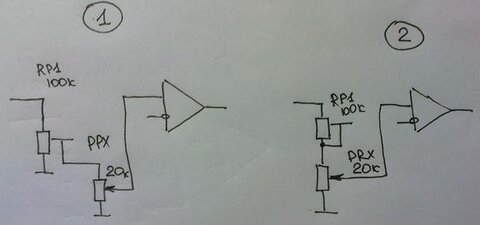

1. Захотелось иметь реегуляторы плавной регулировки на передней панели. Весь резистор использовать не хочу, хочу к имеющемуся добавить еще один-"ПЛАВНО ". Нарисовал два варианта как я это вижу.Сам склоняюсь ко второму!

2. Как во всех этих трехполосных системах регулируется громкость ? В нэте для себя ничего не нарыл. Приходит в голову только использование высокоомного резистора перед кроссовером. А правильно ли ??? Использование сшестеренного регулятора перед умзч не предлагать ! :smile:

[Dimonos]

Собираю трехполосный активный кроссовер. Схема его есть и в нэте, и в журнале Радиолюбитель.

Возникли пока два вопроса:

1. Захотелось иметь реегуляторы плавной регулировки на передней панели. Весь резистор использовать не хочу, хочу к имеющемуся добавить еще один-"ПЛАВНО ". Нарисовал два варианта как я это вижу.Сам склоняюсь ко второму!

2. Как во всех этих трехполосных системах регулируется громкость ? В нэте для себя ничего не нарыл. Приходит в голову только использование высокоомного резистора перед кроссовером. А правильно ли ??? Использование сшестеренного регулятора перед умзч не предлагать ! :smile:

Во первых регуляторы плавной регулировки чего??? На схеме нигде нет плавной регулировки частот.

Значит уровень?

Те резисторы, что обозначены регулируемыми-обычные подстроечники. Они выставляются при настройке под конкретные динамики и больше не трогаются. Все. Ни тебр, ни громкость ими регулировать нельзя.

А если нужна именно громкость, то как обычно- переменник до всей этой байды. Сдвоенный, если исходный сигнал стерео.

И с чего это вдруг высокоомный, никакой не высокоомный .

Входное сопротивление всего этого около 50 ком. Для полного счастья нужен резистор в 10 раз МЕНЬШЕ, т.е 5ком, или около того. И вполне нормально будут работать резисторы 10ком; 20 ком и даже 50 ком.

Просто чем будет выше номинал переменника тем больше будет влияние фильтра на входе первого ОУ.



Извиняюсь за резкость, я просто удивлен.

Изменено 15 Октября, 2012 в 18:01 пользователем dimonos

[picap]

Привет Дима !

Да. Хотелось в некоторых пределах изменять уровень сигнала по полосам.

Ответ вполне понятен!

А удивлен чему ??? Моей некомпетентности ? Так и у меня свои тараканы в голове есть ! :smile: :smile:

[drummer]

Если нельзя покрутить в одном месте (кстати, почему?), то кто помешает покрутить на выходах фильтров?

[picap]

Если нельзя покрутить в одном месте (кстати, почему?), то кто помешает покрутить на выходах фильтров?

Да будем. Будем крутить громкость сдвоенным переменником на входе. :smile:

Я чего спрашивал то.......Не видел я схем кроссоверов с входным регулятором.Видать схемы предназначены для совместной работы с другими устройствами типа микшерных пультов и т.д.

Изменено 15 Октября, 2012 в 19:07 пользователем picap

[drummer]

Сань, я не понял про плавную регулировку... Нелинейная - уже плавная... Можно редуктором замедлить, верньером... На выходе чё будет, 6 усилителей? Тогда можно крутить на их входах... На ВЧ только аккуратней. Пищалки горят незаметно...

[picap]

Хотел поставить три сдвоенных регулятора уровня по полосам. Чтоб изменять уровень сигнала в каждой полосе оперативно, (немного)( подстроечные на плате ГРУБО,переменные на передней панели-ТОЧНО). Как в темброблоке.Мож где высокие немного убрать иль низа добавить (не вскрывая крышку и не беручи в руки отвертку.

Регулятор громкости на входе-само собой.

Да ! Шесть усилителей, для стерео сигнала.

Как то так ...

Изменено 15 Октября, 2012 в 19:58 пользователем picap

[Dimonos]

Привет Дима !

Да. Хотелось в некоторых пределах изменять уровень сигнала по полосам.

Ответ вполне понятен!

А удивлен чему ??? Моей некомпетентности ? Так и у меня свои тараканы в голове есть ! :smile: :smile:

Ну понятно, тараканы у всех есть. Извини.

Только я лично против такой регулировки уровня по полосам. Дело в том, что так тембр регулировать

неправильно, получаются очень большие ступеньки на частотах раздела. А здесь еще похоже фильтры 4-го порядка.

Ухо это не любит. Регулировку АЧХ надо делать с плавным изгибом.

Попробуй на эквалайзере рвануть пару рядом стоящих полос вверх( или вниз) будет неприятно.







Добавлено после раздумий:

Да будем. Будем крутить громкость сдвоенным переменником на входе. :smile:

Я чего спрашивал то.......Не видел я схем кроссоверов с входным регулятором.Видать схемы предназначены для совместной работы с другими устройствами типа микшерных пультов и т.д.

Саша, так схем кроссоверов с регуляторами громкости не бывает. Это же схема кроссовера, а не схема какого то

устройства. Громкость регулируется в другом блоке, в предварительном. Можно устройства совместить в один корпус.

Изменено 15 Октября, 2012 в 21:44 пользователем dimonos

[mtihonov]

Действительно, громкость обычно устанавливается в других элементах звукового тракта. В кроссовере, по моему мнению, имеет смысл вывести для регулировки аттеньюаторы на каждый канал. С диапазоном регулировки типа -12дБ -- +12дБ или -15дБ -- +5дБ, что-то типа такого. Можно употребить и ступенчатые, на переключателях. Так обычно делали, по крайней мере раньше, в профессиональной аппаратуре.

[picap]

Спасибо за помощь! Оставлю регуляторы уровня пока в покое.Запаяю подстроечники.Включу, тогда будет видно.Или слышно..... :smile:

Не расслабляйтесь.Вопросы еще будут. :smile:

[Dimonos]

А чем задача то состоит? Пусть надо, слово исконно русское, смысл широкий, но непонятно...

Я понимаю, коли надо, то надо!

Мне не понятна задача в частности, какая должна быть регулировка, плавная, точная, какую часть регулировки нужно сделать дополнительно, от нуля или от максимума?

По моему в делителе( изначально стоит) плавность зависит только от кривой регулирования, не от номинала.

А в предложенных тобой вариантах, если я правильно понял назначение деталей, регулировка будет опять же от

нуля до какого то уровня" максимум" ограниченного подстроечником.

[picap]

Совершенно верно Дмитрий. Я хотел иметь возможность немного снижать уровень сигнала ( при необходимости).Т.е. подстроечник выстроен на максимально нужный уровень, а переменник должен был работать в сторону уменьшения сигнала .

ВСЕ ! Запустил я его ! Работают все шесть каналов. Чисто. Конечно, в полном объеме я его не мог услышать, т.к. подключал к компьютерным говноколонкам- индикаторам.Сигнал есть.! :smile: Делит хорошо. :smile:

Выглядит примерно вот так:

(не, не примерно, а - точно так!)

Изменено 16 Октября, 2012 в 09:43 пользователем picap
