Почему отказывают керамические конденсаторы

Рекомендованные сообщения

Гость alnikr

Кто в курсе - от чего отказывают керамические конденсаторы. Вид отказа - внутреннее замыкание. Вроде бы и не грелись. Как их рассчитывать для импульсного режима? А может всё дело в партии от китайского производителя?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Вариантов всего два: пробой из-за брака или неправильно выбранных режимов и разрушение от вибрационной усталости (ему подвержены многослойные керамические кондёры при длительной работе на высоких частотах - пьезоэффект заставляет их многократно деформироваться). Но скорее всего брак.



Добавлено после раздумий:

Блин, у китайцев понятия брака нет вобще. Любое произведенное изделие независимо от его качества попадает на прилавок.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
от чего отказывают керамические конденсаторы.

Только по одной причине - недопустимые режимы работы для данного типа конденсаторов. Перенапряжение или большие реактивные токи. Брак маловероятно. Сейчас бракованный транзистор легче найти, чем конденсатор.

Изменено пользователем metrolog

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Блин, у китайцев понятия брака нет вобще. Любое произведенное изделие независимо от его качества попадает на прилавок.

Третий сорт - не брак... и даже по сниженной цене попадает... :angry:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость alnikr

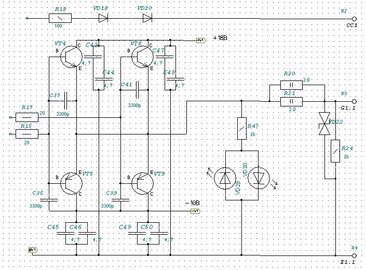

Выходят из строя керамические конденсаторы 4.7мкФ X7R, 10%, 1206, RPER71H475K на 50В. Стоят, как показано на схеме драйвера, по питанию усилителя сигнала управления IGBT в преобразователе частоты. Несущая частота - 5кГц. Измеренный на затворных резисторах ток не превышает 9-10А с крутизной 2А/мкс. Проверка температуры не выявляет её повышения. Но выходу из строя, как я понимаю, должен предшествовать нагрев. Средняя периодичность отказа 1шт из 50шт в год. Вроде бы и немного, но и неприятно. Интересует: кто и как рассчитывает керамику в таких случаях?


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость ancle-fedor
Несущая частота - 5кГц. Измеренный на затворных резисторах ток не превышает 9-10А с крутизной 2А/мкс. Проверка температуры не выявляет её повышения. Но выходу из строя, как я понимаю, должен предшествовать нагрев. Средняя периодичность отказа 1шт из 50шт в год. Вроде бы и немного, но и неприятно. Интересует: кто и как рассчитывает керамику в таких случаях?

Дело, как мне кажется, не в расчетах.

Имеет место производственный брак и/или ненадлежащие условия эксплуатации РЭА.

По работе часто сталкиваюсь с подобными поломками РА; происходят они в основном в цепях питания разл. устройств и ВЧ-трактах, причем даже относительно небольшой мощности (0.1 .. 3 Вт). Для себя усвоил следующую закономерность: если среда кислая, щелочная (или вообще влажная), а также имеет место механическое воздействие, конденсаторы рано или поздно выйдут из строя. Именно в КЗ. Обрывы случаются примерноооо... не припомню даже, бывала ли такая неисправность за последние несколько лет (!)

yamazaki писал про вибрационную усталость. Могу только подтвердить его слова. Она имеет место быть.

И еще: если в течение дня температура кондера меняется в пределах 5..10 градусов по несколько раз, то удивительного вообще нет. Так они и дохнут.

Изменено пользователем ancle-fedor

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

А пленку поставить туда нельзя? Есть у меня Вимовские СМД конденсаторы 4.7х63в. У пленочных пьезоэффекта нет.

Я как то в инвертор подсветки Асеровского монитора вместо пленочных 0.22х160 поставил керамику. Хватило на полчаса.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость alnikr
А пленку поставить туда нельзя? Есть у меня Вимовские СМД конденсаторы 4.7х63в. У пленочных пьезоэффекта нет.

Я как то в инвертор подсветки Асеровского монитора вместо пленочных 0.22х160 поставил керамику. Хватило на полчаса.

Пожалуй, о плёночных надо подумать, но они наверняка больше размером и дороже. Хотя и эти по 53 рубля.



Добавлено после раздумий:

А пленку поставить туда нельзя? Есть у меня Вимовские СМД конденсаторы 4.7х63в. У пленочных пьезоэффекта нет.

Я как то в инвертор подсветки Асеровского монитора вместо пленочных 0.22х160 поставил керамику. Хватило на полчаса.

А что за "Вимовские". Можно по ним информацию?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость ancle-fedor
А что за "Вимовские". Можно по ним информацию?

Наверное имелись в виду конденсаторы этой фирмы: _https://www.wima.de/de_index.php

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость alnikr

Спасибо!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость slaval

Довольно частое явление в производстве. Это брак и только.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость alnikr
Довольно частое явление в производстве. Это брак и только.

Да в общем-то и я склоняюсь к версии о браке на 99%. 1% сомнений приходится на тот факт, что отсутствуют достоверные методы рассчета керамики для импульсных цепей.

Изменено пользователем alnikr

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
