Гибридный Ge усилитель для наушников

[Гость nimant]

Здравствуте wal



Вы не планируете статью написать по этой схеме ? С объяснениями как настраивать усилитель, как подбирать транзисторы, какие замены можно произвести как с транзисторами так и с ОУ ?

[Wal]

Здравствуте wal



Вы не планируете статью написать по этой схеме ? С объяснениями как настраивать усилитель, как подбирать транзисторы, какие замены можно произвести как с транзисторами так и с ОУ ?

В процессе :smile:

[Гость jenyok]

А можно схемы переделать под двухполярное питание ?

±15 Вольт.

Если можно, нарисуйте плиз что и как...

[sstvov]

Максимально допустимое напряжение для МП40 всего 15 вольт, для ГТ404А - 25. Поэтому увеличив напряжение питания до 30 можно всё спалить.

[Гость jenyok]

Добавлено после раздумий:

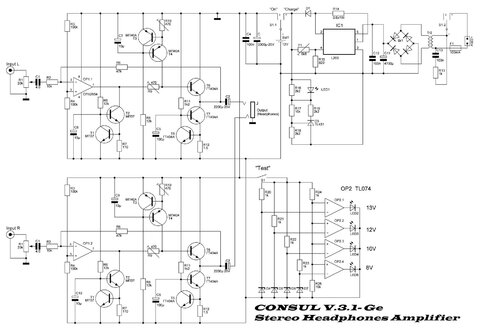

А вот полная схема - с зарядкой и индикатором уровня аккумулятора:



.

wal

.

А возможно ли данную схему (и схему Consul V.4.0) запитать от двухполярного источника ±15 Вольт,

и что в схеме для этого надо изменить (саму схему, номиналы элементов) ?

.

Понятно, что транзисторы МП37 и МП40 надо заменить на МП37А (Uкэ=30В) и МП40А (Uкэ=30В),

транзисторы ГТ404А и ГТ402А надо заменить на ГТ404Г (Uкэ=40В) и ГТ402Г (Uкэ=40В).

.

С нетерпением жду вашего ответа...

.

Изменено 18 Февраля, 2013 в 16:42 пользователем jenyok

[TANk]

А зачем делать двухполярное питание?

Почему бы не воспользоваться только одной половиной двухполярного источника питания и запитать усилитель от 15в?

В крайнем случае добавить к имеющемуся источнику пару микросхем LM317 / 337 и сделать блок +/- 7в

А особая фишка "Консула" в том, что питание у него однополярное от АККУМУЛЯТОРА!!!! по настоящему ПОСТОЯННЫМ током, а трансформатор служит только для подзарядки оного в моменты когда усилитель простаивает без музыки.
