Усилитель Электрон-20

[picap]

Саня привет! хорошо получилось :smile:

а как на счёт индикаторов - будешь ставить или так оставишь?

Была такая грешня мысль - поставить парочку стрелочных М4762 но, пока отставил. Оставим стоковый вид ! :smile:

[picap]

Александр,отличная работа,стоит только руки приложить)))

Совершенно верно Жан ! Спасибо Вам! Спасибо Сергею chuqunovу , всем кто откликнулся !

ТворИте ! И Вам воздастся ! :smile: :smile: :smile:

[picap]

Александр,добрый день.Хорошие результаты можно получить используя колонки от Симфонии.В качестве источника виниловая вертушка или CD.

Колонки есть его родные! Надо только забрать.

Виниловую вертушку буду восстанавливать. Есть "Электроника Д1-012 стерео"Правда, без головки. Вот я сейчас и чешу свою голову.....где бы прикупить ГЗМ-003. Есть еще Вега -323, но там привод третьего класса..... :smile:

Изменено 1 Марта, 2012 в 19:16 пользователем picap

[picap]

Вот пришла посылка от Александра Михайловича (Garry) который !

Огромное ему МЕРСИ ! :smile:

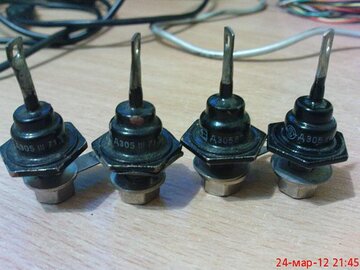

Сегодня инсталлировал диоды Д305! .....Супер ! :smile:

Таким образом усилитель получил две новых буквы "Ge"!

Заодно поменял выходные разъемы. Достали СГ-3!

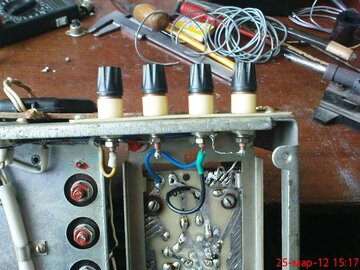

Подобрал по возрасту медные разъемы , просверлил в них перпендикулярно отверстия для кабелей аккустических систем. Теперь все ОК ! Наслаждаюсь ! :smile: :smile:

Изменено 25 Марта, 2012 в 18:02 пользователем picap

[Гость gtxpert]

удивительно) на этом форуме так много всего можно найти!

валялся у меня на даче такой же усилитель, но я его даже как усилитель то не рассматривал, однажды послушав (когда еще был "школьником") видимо что то не так или что то не то подключил, плюнул и убрал куда подальше.

выкинуть пожалел, а вчера вспомнил про него, и привез домой чтобы разобрать и собрать внутри его корпуса ламповый усилитель, но прежде, я его конечно включил, нормально работает только один канал, но звук меня заинтересовал! мягкий, почти ламповый какой то *_____*.



вот что делать то теперь не знаю, есть ли смысл восстановить его и сохранить ему жизнь, или извлечь из него оконечные усилители и блок питания, и когда нибудь потом поселить в другом корпусе :wink: а этот просторный использовать под ламповый...



подскажите что за схема в блоке питания такая (выделил красной рамкой) ? это стабилизатор какой то или фильтр?

[yrk]



подскажите что за схема в блоке питания такая (выделил красной рамкой) ? это стабилизатор какой то или фильтр?

Параметрический стабилизатор напряжения на стабилитронах.

[sstvov]

Стабилизатор, только изображен не стандартно, потому не сразу понятно. Опередили :)

Изменено 13 Ноября, 2015 в 18:04 пользователем sstvov

[Гость gtxpert]

ок)

и каковы плюсы или минусы такой схемы? или есть что то более эффективное- типа "умножителя емкости" ?

Изменено 14 Ноября, 2015 в 01:00 пользователем gtxpert

[Datagor]

Хороший стабилизатор, ничего больше городить не нужно.

Ну разве что из любви к искусству :wink:



... удивительно) на этом форуме так много всего можно найти! ...

https://www.youtube.com/watch?v=8AQOaqFLyBs

[yrk]



и каковы плюсы или минусы такой схемы?

В таком стабилизаторе плюсом является что можно работать практически с любым входным напряжением, достаточно пересчитать балластный резистор. Распространенные LM317,337, 78хх имеют ограничения по входному напряжению. Пожалуй единственное преимущество данной схемы.

[picap]

В данном стабилизаторе один плюс, и тот на "массе" :wink:

[Гость gtxpert]

скорее всего оставлю от этого усилителя трансформатор с блоком питания и стабилизатором + 2 платы оконечных усилителей.



в просторном корпусе поселю ламповый усилитель, которым сейчас занимаюсь https://forum.datagor.ru/topic/10520-psevdo-dvuhtaktnii-na-6p14p-takoe-vozmozhno/ , а остальное пущу на запчасти.



... и потом когда нибудь попробую восстановить все это дело и дать усилителю новую жизнь. вопрос остается открытым - стоит ли оно того или нет!? ) как вы считаете? может для наушникового сгодится...



пока что не стал разбираться, оконечные усилители уже были отсоединены от предусилитей, и на них подавался сигнал на прямую. обе почти одинаково фонят, но в одной пропадает сигнал (звук) на выходе, спустя несколько секунд после включения питания, и появляется на несколько секунд при выключении питания....
