Строим SE на КТ-88

[Гость igor1969]

Спасибо! Отполировал, вроде неплохо, посмотрим, что дальше будет. Работа встала, с Истока керамические панельки для выходных ламп долго идут. Не хочу другие ставить. Сегодня закончил мотать второй выходник. Как я и говорил, БП будет внешним, вот не знаю какой транс использовать? Есть ТСШ-170, ТС-180, ТС-160, ТС-270

[TANk]

Без перемотки у силовых (кроме ТС270) напряжения на выходе немного не хватать будет. А ТС270 большой по размера, и обмотки алюминиевые. надо тщательно проверить качество припайки провода от катушек к контактным лепесткам. Все таки алюминий олово латунь не самое лучшее сочетание для долговечности.

[Гость igor1969]

Раз БП выносной, в отдельном корпусе, может два ТСШ-170? перекоммутировать вторички на нужное напряжение или удвоитель?

[TANk]

Я бы перемотал ТС180. Или хотя бы домотал сверху на каждую катушку по обмотке вольт на 10-12 и соединил бы их последовательно с анодными. Чтобы получить на выходе примерно 240 вольт переменки. После выпрямления должно получиться самое то.

А лучший вариант - сделать один чисто анодный трансформатор, а второй накальный. Для КТ88 уже можно подумать и о задержке подачи анодного напряжения примерно на 30-60сек относительно накала. Лампы мощные и им плавный пуск пойдет на пользу.

Взять например пару ТСШ170. Сетевые обмотки оставить без изменения. Из анодных обмоток обеих трансформаторов сделать хорошую анодную обмотку на одной катушке, а из накальных - сделать накальный трансформатор.

[Гость igor1969]

Еще подумаю! Будет задержка на УЗФ и плюс на самом усилителе тумблер включения анодного (режим сна), при включении БП только накал, при включении тумблера, анодка через УЗФ подается в схему плавно. Про трансы еще подумаю!

[TANk]

Будет задержка на УЗФ

на этом фильтре падает 20-30 вольт (чтобы он действительно работал как фильтр). Соответственно под нагрузкой трансформатор должен после выпрямления выдавать порядка 330-340в. Это 350вольт на холостом ходу. Анодная обмотка должна выдавать примерно 250 вольт. Ток не менее 0.6А.

Смотреть на параметры имеющихся силовых трансформаторов и думать как оттуда эти вольты с амперами вытянуть.

[Segun]

Без перемотки у силовых (кроме ТС270) напряжения на выходе немного не хватать будет. А ТС270 большой по размера, и обмотки алюминиевые. надо тщательно проверить качество припайки провода от катушек к контактным лепесткам. Все таки алюминий олово латунь не самое лучшее сочетание для долговечности.

Вообще то ТСА-270 с алюминиевой первичной, поэтому надо перепроверить :smile:

[Гость igor1969]

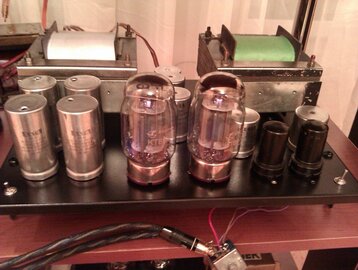

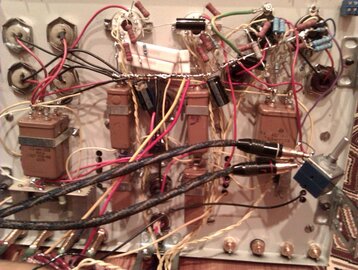

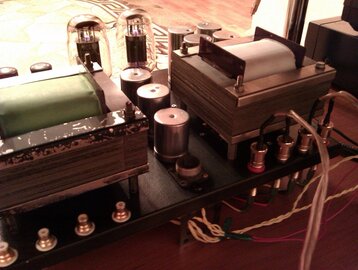

Итак собрал оба канала. Внутри проводка еще не причесана. Питание пока от одного ТСШ-170, греется однако :smile: . Ток выходных ламп выставил 75 мА. На входных лампах в аноде 140 вольт, на сетке смещения 100 вольт, в катоде 1,7 вольт. Звук понравился, жду корпус со столярки и корпус БП.

[Гость igor1969]

Итак строительство продолжается. Новый кабинет! Корпус внешнего блока питания

[Гость grey_sergio]

Итак строительство продолжается. Новый кабинет! Корпус внешнего блока питания

Здравствуйте Игорь,

Хочу сразу сказать что мне очень понравилось исполнение вашего усилителя, у меня редко так хорошо получается.

Есть замечание по схеме. Мне кажется, что конденсатор у второй сетки 6Ж8 надо чтобы держал все 350 вольт питания - я понимаю, что есть УЗФ. но мало ли что... и 100 μF это с большим запасом, я думаю, хватит и десяти.

И последнее - там нет развязки каскадов по питанию - это ошибка или так работает на самом деле ? Дело в том, что некоторые это делают сознательно, и говорят что это хорошо отражается на звуке...

[Гость igor1969]

После прослушки, я вместо электролита на сетке поставил МБГЧ 8 μF на 300 вольт. Развязку сознательно не делал, ну захотел так и все :smile:

[TANk]

МБГЧ 8 μF на 300 вольт.

Сделаны с военным запасом прочности. У меня легко и непринужденно выдерживают 420в постоянки.

Правда перед тем как поставить 300в конденсаторы под напряжение 370в я через 100кОм резистор на них с БП подал 420в (с запасом) и сутки выдерживал, на всякий случай. Пробьет или нет. Все 4 конденсатора такое испытание выдержали. Все таки без такой предварительной проверки я бы на повышенное напряжение их ставить бы не стал.
